Opis produktu

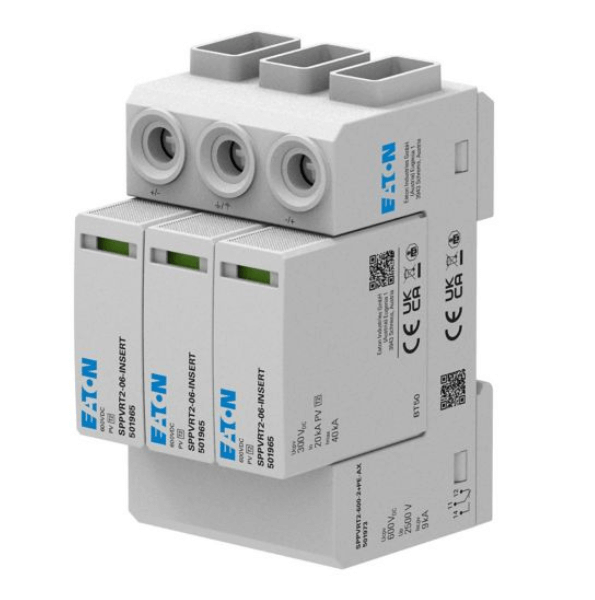

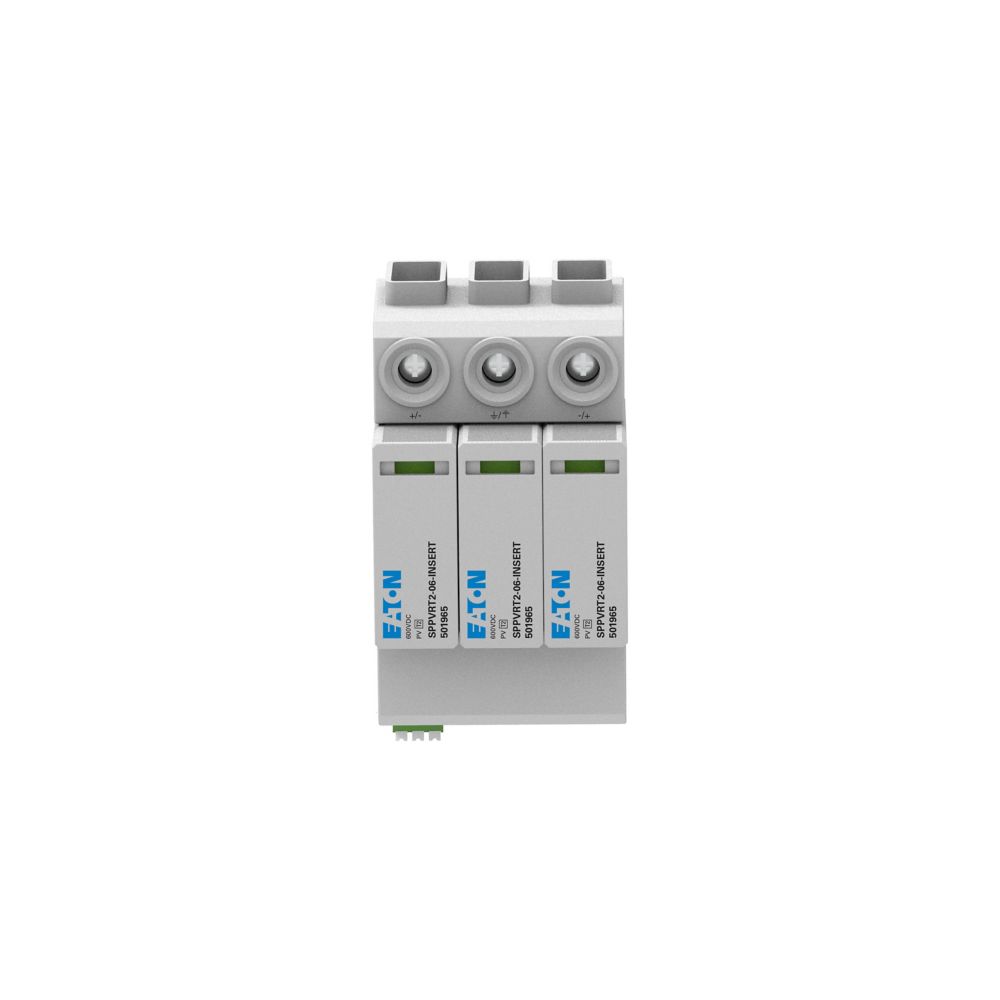

Ogranicznik przepięć do fotowoltaiki
Typ 2 600VDC, SPPVRT2-600-2+PE
Ograniczniki klasy I i II oraz typu T1+T2 chronią przed skutkami bezpośredniego wyładowania piorunowego
Urządzenia klasy II typu T2 do ochrony przed przepięciami dorywczymi
Modele z końcówką ‑AX w nazwie wyposażono w zintegrowane styki pomocnicze
Produkty zgodnie z najnowszą wersją normy IEC 61643‑31
Ograniczniki można stosować w uziemionych i nieuziemionych instalacjach PV
Zobacz video na temat instalacji PV z wykorzystaniem ogranicznika przepięć (SPD) DC Eaton serii SPPVR
Dlaczego należy dbać o ochronę przeciwprzepięciową?
Z każdym rokiem rośnie liczba nowych instalacji fotowoltaicznych i wszystkie one wymagają specjalnych ograniczników przepięć SPD. W rzeczywistości firmy ubezpieczeniowe już teraz często wymagają ograniczników przepięć dla systemów fotowoltaicznych, dlatego też nie powinny one być traktowane jako zbędne.
MAŁE ROZDZIELNICE | ROZDZIELNICE ŁAŃCUCHOWE W INSTALACJACH FOTOWOLTAICZNYCH
Dlaczego warto wybrać ogranicznik przepięć Eaton?
Pełne bezpieczeństwo
Technologia warystorowa pozwala na szybką reakcję w przypadku niebezpiecznego wzrostu napięcia w instalacji po stronie DC.
Trwałość i niezawodność
Dzięki zastosowaniu wysokiej jakości komponentów, ograniczniki przepięć SPPVR charakteryzują się długowiecznością i niezawodnością w działaniu, zapewniając ciągłą ochronę przez wiele lat.
Szybka reakcja
Ochrona instalacji i urządzeń elektrycznych przed skutkami przepięć i skoków napięcia.
Łatwy w montażu, wygodny w użyciu

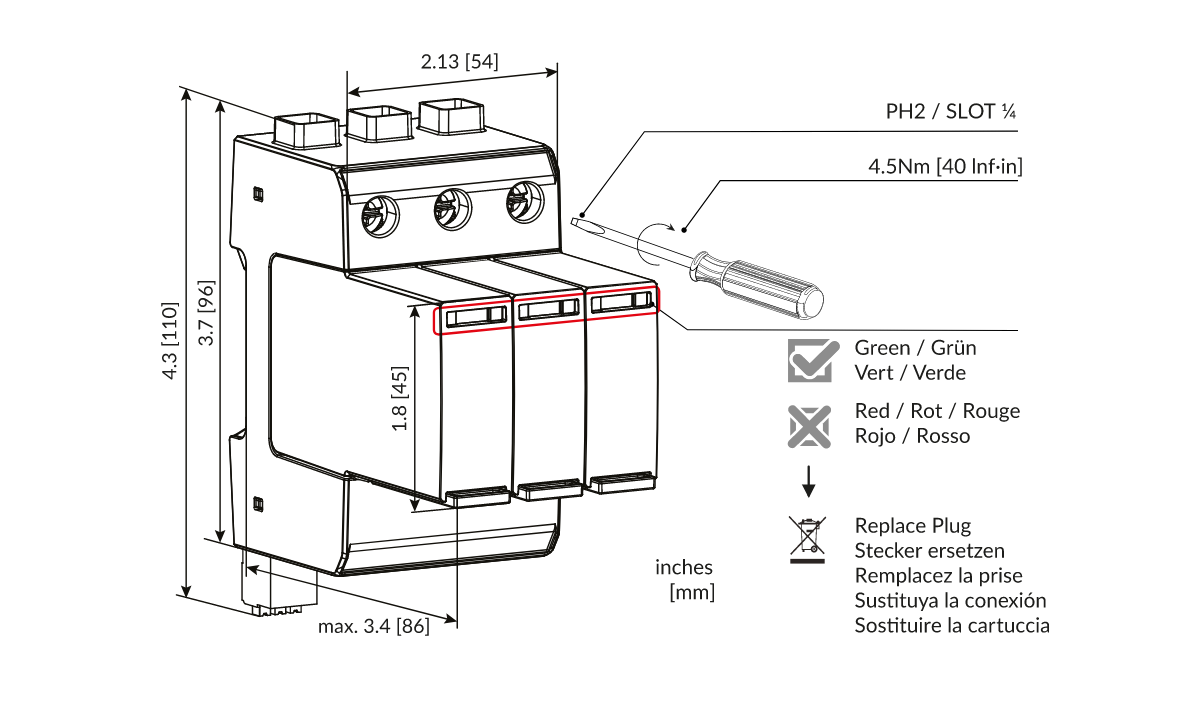

Informacja o stanie urządzenia na wyciągnięcie ręki
Informacja o stanie urządzenia na wyciągnięcie ręki
Optyczny wskaźnik stanu aparatu ‑ zielony sprawny, czerwony niesprawny
Zaciski ‑ miejsce wprowadzenia przewodów
Wymienne wkłady, które w przypadku uszkodzenia wystarczy wyciągnąć ‑ nie trzeba wymieniać całego aparatu
Prosty montaż na szynie DIN
Wkład warystorowy ‑ chroniący przed wpływem przepięć bezpośrednich i pośrednich
Kompaktowe wymiary pozwalają na umieszczenie w standardowej rozdzielnicy elektrycznej
Specyfikacja techniczna:
Napięcie znamionowe DC [V]: 600 V
Napięcie ciągłe DC – max [V]: 600 V
Poziom ochrony napięciowej [kV]: 2.5 KV
Poziom ochrony napięciowej (DC+ - DC-) [kV]: 2.5 KV
Poziom ochrony napięciowej (L-N) [kV]: 2.5 KV
Poziom ochrony napięciowej (DC+/DC- - PE) [kV]: 2.5 KV
Nominalny prąd wyładowczy udarowy (8/20) [kA]: 20 kA
Stopień ochrony (IP): IP20
Temperatura otoczenia – min [°C]: -40 °C
Temperatura otoczenia – maks [°C]: 85 °C
Instalacja fotowoltaiczna, będąca rodzajem małej elektrowni, przekształca promienie słoneczne w energię elektryczną. Kluczowym składnikiem tej instalacji są moduły fotowoltaiczne, czyli panele złożone z licznych ogniw krzemowych. Kiedy promienie słoneczne padają na te ogniwa, emitują one elektrony, które zaczynają się poruszać.
Bezpieczeństwo montażu PV
Instalacja fotowoltaiczna, będąca rodzajem małej elektrowni, przekształca promienie słoneczne w energię elektryczną. Kluczowym składnikiem tej instalacji są moduły fotowoltaiczne, czyli panele złożone z licznych ogniw krzemowych. Kiedy promienie słoneczne padają na te ogniwa, emitują one elektrony, które zaczynają się poruszać. W wyniku tego ruchu między dwoma stronami ogniwa powstaje napięcie elektryczne, co prowadzi do wytworzenia prądu stałego DC. Aby ten prąd mógł zasilać urządzenia w budynku, musi zostać przekształcony na prąd zmienny AC za pomocą urządzenia zwanego inwerterem (falownikiem).
Zastosowanie

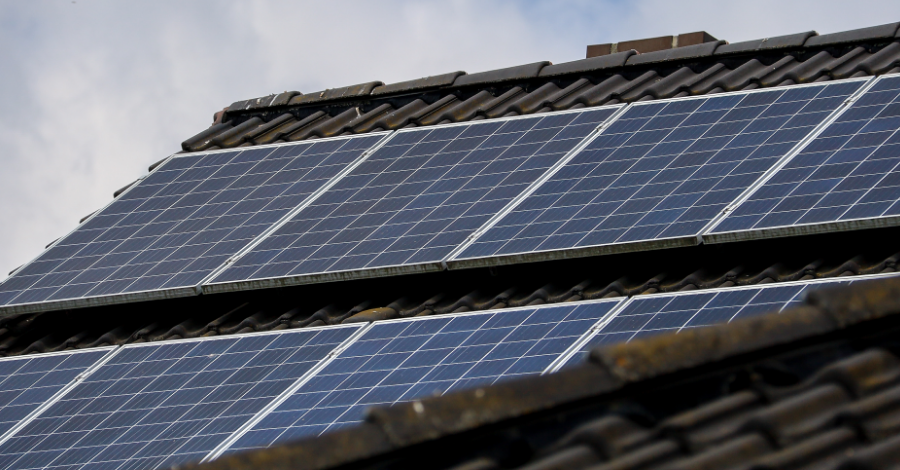

Instalacje fotowoltaiczne dachowe

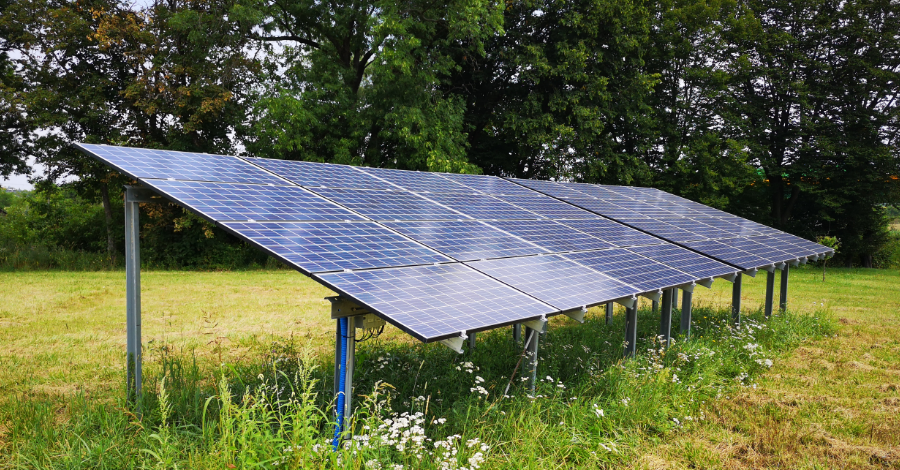

Instalacje fotowoltaiczne na gruncie

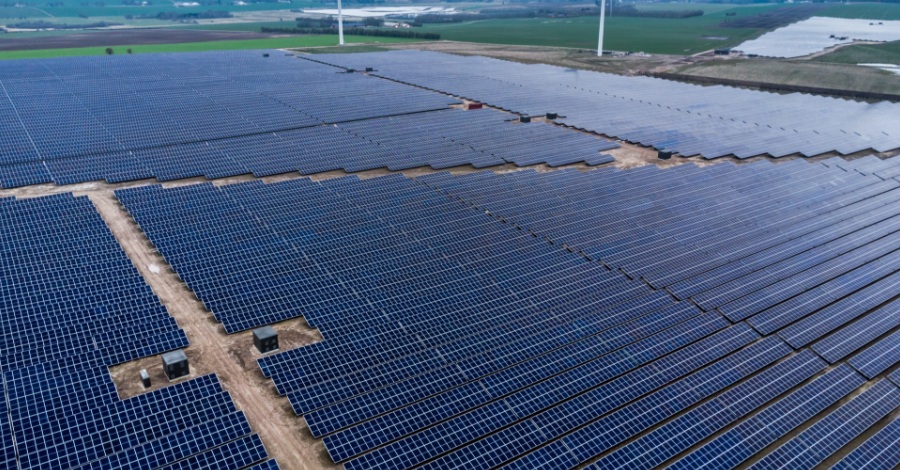

Farmy fotowoltaiczne

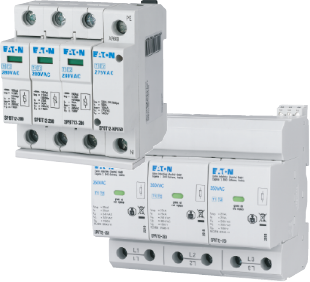

Poznaj asortyment produktów Eaton i wybierz odpowiedni ogranicznik dla siebie
Klasa testowa I/II
dla instalacji
fotowoltaicznej
[T1/2 PV]
dla instalacji
fotowoltaicznej
[T1/2 PV]
Klasa testowa II
dla instalacji
fotowoltaicznej
[T2 PV]
dla instalacji
fotowoltaicznej
[T2 PV]
Klasa testowa I/II
[T1/2]
[T1/2]
Klasa testowa II
[T2]
[T2]
Klasa testowa III
[T3]
[T3]
Najczęściej zadawane pytania
Ogranicznik przepięć to zabezpieczenie elektryczne, którego celem jest ochron instalacji elektrycznej i urządzeń przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych.
Ogranicznik przepięć powinien chronić każdą instalację elektryczną, która została oddana do użytku po kwietniu 2002 roku. Wyładowanie atmosferyczne jest zjawiskiem, którego może doświadczyć każdy i nawet jeśli mamy do czynienia ze starszymi budynkami, to są one tak samo narażone na wpływ pioruna, jak nowo wybudowane.
Od roku 2002 zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny podlegać budynki i ich usytuowanie, ograniczniki przepięć są wymagane w nowo budowanych obiektach jako element ochrony przed wyładowaniami atmosferycznymi.
W instalacjach fotowoltaicznych z panelami na dachu bez instalacji odgromowej wystarcza ogranicznik klasy II (dawne C), SPPVRT2 od Eaton. Gdy panele są wolnostojące albo budynek posiada instalację odgromową, wtedy należy zastosować ogranicznik typu 1+2, SPPVRET12 od Eaton.
Do zabezpieczenia domu jednorodzinnego najczęściej stosowany jest ogranicznik przepięć klasy 1+2 (dawne B+C) jako urządzenie 2w1, które chroni przed bezpośrednim i pośrednim skutkiem wyładowania piorunowego.
Ogranicznik przepięć montujemy na szynie TH w rozdzielnicy elektrycznej, zachowując odpowiednie przekroje przewodów i ich odpowiednią długość. Aparat ma oznakowane zaciski, które mówią, z której strony zasilić aparat (od góry) a z której strony podłączyć przewód ochronny (od dołu) i następnie z uziemieniem instalacji.
Ograniczniki przepięć mają oznakowane zaciski ‑ od góry aparatu podłączamy przewody zasilające, a od dołu przewód ochronny. W celu poprawnej instalacji ogranicznika należy dodatkowo dokręcać przewody kluczem dynamometrycznym z odpowiednim momentem, aby podczas odprowadzania prądu udarowego przewody nie wypadły z zacisków.
Ogranicznik przepięć nie chroni przed prądem zwarciowym, dlatego należy go chronić przed skutkami zwarć i przeciążeń. EATON zaleca stosowanie wkładki bezpiecznikowej. W instrukcji każdego ogranicznika oraz na froncie aparatu znajduje się dokładne oznaczenia maksymalnej wielkości (prądu wkładki).
Ograniczniki przepięć EATON posiadają optyczny wskaźnik przepalenia wkładu. Zielony oznacza sprawny wkład, a czerwony oznacza, iż wkład jest uszkodzony i należy go wymienić. W przypadku ograniczników w wykonaniu 3+1 z iskiernikiem sumującym wkład z iskiernikiem ma kolor niebieski, a gdy się uszkodzi to czerwony. Ponadto zawsze należy dokonać oględzin wzrokowych aparatu.
Ogranicznik przepięć jak każdy element wyposażenia elektrycznego należy sprawdzać przynajmniej raz na 5 lat zgodnie z wymogami prawa budowlanego.
