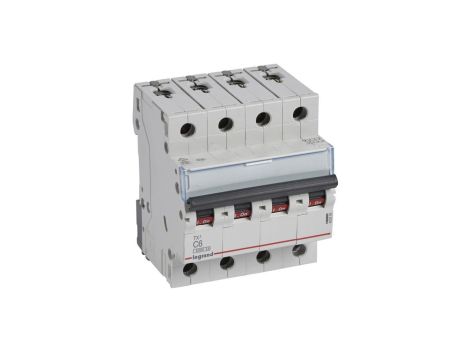

Nadmiarowo-prądowy wyłącznik instalacyjny typu S (tzw. "eska") to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu.
Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych czy przemyśle.
Dane techniczne
- Producent: LEGRAND
- Kod producenta: 403558
- Głębokość wbudowania: 44 mm
- Charakterystyka wyzwalania: C
- Liczba biegunów (całkowita): 4
- Liczba biegunów chronionych: 4
- Prąd znamionowy: 6 A
- Napięcie znamionowe: 400 V, 240-415 V
- Napięcie znamionowe izolacji Ui: 500 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 10 kA
- Rodzaj napięcia: AC
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 6 kA
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Montaż podtynkowy: tak
- Jednocześnie rozłączany biegun N: tak
- Stopień zanieczyszczenia: 2
- Możliwość dodatkowego wyposażenia: tak
- Szerokość wyrażona liczbą modułów: 4
- Stopień ochrony: IP20
- Wykonanie przeciwwybuchowe: nie
- Wymiary: 77.8 × 88 × 77.8 mm
- Odporność udarowa: IK02
- Kierunek zasilania: od góry lub od dołu
- Oznakowanie zacisków przyłączeniowych: nie
- Kolor: szary
- Bezhalogenowe: tak
- Typ połączenia: zacisk śrubowy | szynoprzewód i kabel
- Miejsce na etykietę/oznaczenie: tak
- Sposób montażu: szyna DIN
Zabezpieczenia nadprądowe i różnicowoprądowe serii TX³
Seria TX³ jest przeznaczona do większości instalacji elektrycznych – od nowoczesnych mieszkań, przez budynki komercyjne, biura, budynki użyteczności publicznej po zakłady przemysłowe.
Wyłączniki nadprądowe S 300 serii TX³ zabezpieczają instalację elektryczną przed skutkami zwarć i przeciążeń.
Dodatkową zaletą aparatury serii TX³ jest możliwość współpracy z urządzeniami wyposażenia pomocniczego (styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne i inne).
- Zdolność zwarciowa: 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2).
- Dostępne charakterystyki czasowo-prądowe: B, C i D.
- Wykonywane na prądy znamionowe od 0,5 do 63 A.
Wszystkie wyłączniki nadprądowe jak i różnicowoprądowe serii TX³ to aparaty o szerokości 1 modułu na biegun, czyli ok. 17,5 mm. Seria TX³ została specjalnie przystosowana do łatwiejszego montażu na wsporniku TH 35 dzięki nowej konstrukcji dolnego zaczepu. Zaczep ten umożliwia niezależne wypięcie aparatu bez demontażu sąsiednich urządzeń w tym samym rzędzie, połączonych szyną łączeniową.
Zmieniona została także konstrukcja okienka na etykiety opisowe. Nowe okienko w formie wysuwnej szufladki zapewnia łatwe ulokowanie etykiety i trwałą ochronę przed jej przemieszczaniem się także podczas transportu.
Wymiary [mm]:
1P
- X – 17.1
1P+N / 2P
- X – 35,4
3P
- X – 53,1
4P
- X – 70,8
