Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status..
Kolory: 1 = BN (brązowy), 2 = WH (biały), 3 = BU (niebieski), 4 = BK (czarny) Funkcje: 1 = L+, 2 = pnp/nc, 3 = L-, 4 = PNP NO

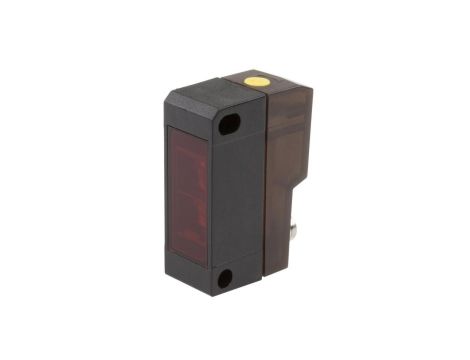

Model: rozpraszanego odbicia
Wysokość: 43 mm
Szerokość: 14,8 mm
Długość: 32,5 mm
Materiał obudowy: plastik ASA
Obciążalność prądowa: 100mA
Typ napięcia: DC
Długość: 42mm
Temperatura otoczenia: -25 - 65°C
Połączenie: złącze M8
Obudowa: prostopadłościenna
Wyjście: PNP
Funkcja wyjściowa: tryb light-/dark-on
Rodzaj wiązki światła: punkt
Procedura ustawiania: manualne nastawienie
