Charakterystyka ogólna

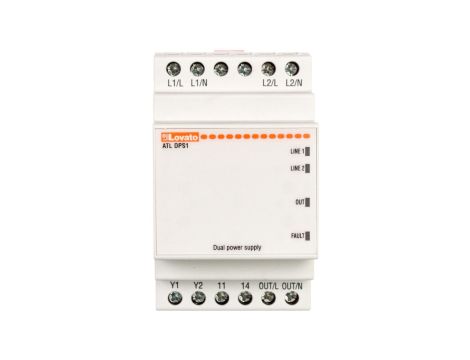

ATLDPS1 umożliwia kontrolę napięcia na wejściach i automatycznie wybiera napięcie, które pojawi się na wyjściu.
Nadaje się idealnie do zasilania sterowników czy napędów wyłączników i rozłączników w systemach automatycznego
przełączania dwóch niezależnych linii zasilających.
Dwa wejścia napięciowe modułu są niezależne i izolowane od siebie; każde z nich zdolne jest zasilić wewnętrzny obwód
pomiarowy, który kontrolowany jest przez mikroprocesor.
Dzięki zastosowaniu urządzenia, użytkownik zmniejsza ilość komponentów w układzie i zwiększa bezpieczeństwo
instalacji.
Główne cechy ATLDPS1:
– Wartość napięcia wybierana przy użyciu zwory na zaciskach
– Progi zadziałania dla napięcia minimalnego i maksymalnego
– 2 wejścia jednofazowe L+N
– 1 wyjście jednofazowe L+N
– Linia priorytetowa L1
– Zastosowanie z cewkami lub napędami zasilanymi 110VAC lub 230VAC
– Kontrola napięcia wyjściowego
– Wewnętrzna kontrola przekaźników
– Wskaźniki LED do sygnalizacji anomalii, statusu wejść i wyjść
Charakterystyka robocza
– Znamionowe napięcie zasilania: 110...230VAC, ustawiane
– Częstotliwość: 50/60Hz
– Zakres napięcia wejściowego: 80…300VAC
– Próg zadziałania dla napięcia min i maks.: 80% i 120% ustawionej wartości
– 2 wejścia sieciowe L1-L2: jednofazowe (fazowe)
– Obciążalność wyjść: maks. 4A
– Linia priorytetowa: L1 (kiedy parametry obu wejść są w zakresie limitów)
– Stały czas opóźnienia przełączania między liniami: 0,5s
– 4 wskaźniki LED statusu (napięcie każdej z linii w granicach limitów, obecność napięcia na wyjściu, anomalia wyjścia przekaźnikowego)
– Montaż: na szynie 35mm (IEC/EN/BS 60715) lub wkrętami
– Obudowa: modułowa o szerokości 3U
– Stopień ochrony: IP40 od przodu, IP20 na zaciskach
