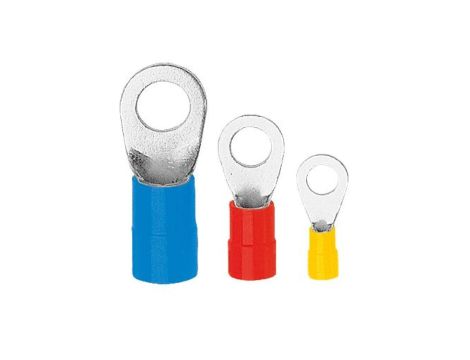

Końcówki oczkowe KOE od ERKO
Do kabli Cu wielodrutowych. Niezawodne połączenie. Najwyższa jakość.
Końcówki oczkowe ERKO to niezawodne elementy łączeniowe, które gwarantują trwałość i bezpieczeństwo połączeń przewodów miedzianych wielodrutowych. Wykonane z wysokogatunkowych materiałów, zapewniają doskonałą przewodność oraz odporność na korozję. Sprawdzają się w instalacjach elektrycznych, motoryzacyjnych oraz przemysłowych, zapewniając stabilność nawet w trudnych warunkach.
Zaprojektowane z myślą o profesjonalistach
Końcówki oczkowe KOE to wynik wieloletniego doświadczenia i ścisłej współpracy z branżą elektrotechniczną. Zaprojektowane z myślą o trwałości, funkcjonalności i precyzji, stanowią idealny wybór dla instalatorów, automatyków i producentów rozdzielnic. Dzięki zastosowaniu najwyższej jakości materiałów i zgodności z europejskimi normami, oferują pewność połączenia nawet w najbardziej wymagających warunkach pracy.
Zgodność z normą DIN 46234
Trwałość termiczna
od -40°C do +125°C
Miedź cynowana galwanicznie
Izolacja poliamidowa
Kolorowa izolacja –
szybka identyfikacja przekroju
Szeroki wybór rozmiarów
od 0,1 do 120 mm²
Kolorowa izolacja ułatwia pracę i pozwala błyskawicznie zidentyfikować przekrój przewodu.
Czerwony
Żółty
Niebieski
| Kolor tulejki | Przekrój żyły [mm] |
Pod śrubę M | d2 (mm) | s [mm] |
d1 [mm] |
d3 [mm] |
d4 [mm] |
l [mm] |
a [mm] |
r [mm] |
Waga [g/szt.] |
Liczba [szt.] |
Narzędzia do zaciskania |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
0,1 ÷ 0.5 | 2-6 | 2,2-6,5 | 0,5 | 1 | 5-10 | 2,8 | 14-17 | 4 | 4-7 | 0,30-0,51 | 100 | PR33 |
 |
0,5 ÷ 1 | 3-8 | 3,2-8,5 | 0.8 | 1,6 | 6-12 | 4 | 16-22 | 5 | 4,5-10 | 0,60-1,21 | 100 | |
 |
1,5 ÷ 2,5 | 3-16 | 3,2-17 | 0,8 | 2,3 | 6-22 | 5 | 16-26 | 5 | 4,5-16 | 0,78-1,95 | 100 | |
|
4 ÷ 6 | 4-12 | 4,3-12 | 1 | 3,6 | 8-18 | 7 | 20-26 | 6 | 6-12 | 1,73-4,39 | 100 | |
|
10 | 4-12 | 4,3-13 | 1,1 | 4,5 | 11-22 | 8,4 | 24-31 | 8 | 6,5-13 | 2,50-4,90 | 100 | |
|
16 | 5-12 | 5,5-13 | 1,2 | 5,8 | 11-22 | 9,7 | 30-36 | 10 | 7,5-13 | 4,60-6,65 | 100 | |
|
25 | 6-12 | 6,5-13 | 1,5 | 7,5 | 12-22 | 12 | 36-42 | 11 | 7,5-13 | 8,20-11,44 | 50 |
EPZ0300N EPZ3000 GZ2000 PRZ3000 EPZ2400 |
|
35 | 6-12 | 6,5-13 | 1,6 | 9 | 15-22 | 12,8 | 38-43 | 12 | 10-13 | 10,94-13,00 | 50 | |
|
50 | 6-16 | 6,5-17 | 1,8 | 11 | 18-28 | 15,5 | 50-56 | 10 | 10-16 | 20,00-23,90 | 50 | |
|
70 | 6-16 | 6,5-17 | 2 | 13 | 22-28 | 18 | 54-58 | 18 | 12-16 | 29,7-30,10 | 20 | |
|
95 | 8-16 | 8,5-16 | 2,5 | 15 | 24-27 | 21 | 57 | 20 | 14 | 37,30-45,00 | 20 | |
|
120 | 8-16 | 8,5-17 | 3 | 16,5 | 24-29 | 24,5 | 60 | 22 | 12-16 | 29,80-63,50 | 20 |
Europejska produkcja
Końcówki oczkowe KOE, podobnie jak nasze pozostałe końcówki, produkujemy w Polsce. Każdy detal został opracowany zgodnie z europejskimi normami, aby zapewnić bezpieczeństwo, niezawodność i trwałość.
Wszechstronne zastosowanie
Produkt można stosować w budowie maszyn, elektrotechnice, rzemiośle, budownictwie i majsterkowaniu.
Dedykowane narzędzia do zaprasowywania
W trosce o kompleksowe wsparcie pracy naszych Klientów, oferujemy szeroką gamę narzędzi do zaprasowywania, które zostały zaprojektowane z myślą o maksymalnej kompatybilności z naszymi końcówkami.
Aby zapewnić precyzyjne i efektywne zaprasowywanie, opracowaliśmy szczegółowe tabele kompatybilności narzędzi z końcówkami. Zawierają one informacje, które narzędzie najlepiej współpracuje z danym typem końcówki, gwarantując szybkie i solidne połączenia. Tabele znajdują się w poszczególnych sekcjach katalogu poświęconych konkretnym typom końcówek.
Różne warianty opakowań – dopasowane do Twoich potrzeb
Końcówki KOE dostępne są w standardowych opakowaniach zbiorczych – w zależności od przekroju przewodu pakowane są po 20, 50 lub 100 sztuk. Dodatkowo, dla wygody użytkowników, końcówki dostępne są także w praktycznych zestawach asortymentowych po 32 lub 72 sztuki, zawierających różne rozmiary w jednej kasetce.
Sprawdź nasze pozostałe końcówki oczkowe
KOA – końcówka oczkowa nieizolowana
KOA to klasyczna, nieizolowana końcówka oczkowa z cynowanej miedzi, przeznaczona do prostych połączeń elektrycznych. Dzięki uniwersalnej konstrukcji i atrakcyjnej cenie jest idealnym rozwiązaniem do podstawowych zastosowań montażowych i warsztatowych, tam gdzie nie jest wymagana zgodność z normami DIN.
KOE – końcówka oczkowa DIN 46234
KOE to profesjonalna końcówka oczkowa zgodna z normą DIN 46234, zaprojektowana z myślą o wysokiej niezawodności. Dwa przetłoczenia w tulejce gwarantują większą stabilność mechaniczną, a powłoka z cynowanej miedzi zapewnia odporność na korozję i doskonałe przewodzenie.
KOV – końcówka oczkowa z wąskim kołnierzem
KOV to wersja końcówki oczkowej z wąskim kołnierzem, idealna do miejsc o ograniczonej przestrzeni. Spełnia wymagania normy DIN 46234 i sprawdza się tam, gdzie standardowe końcówki są zbyt duże.
Poznaj pełną ofertę końcówek ERKO
Nasze końcówki oczkowe KOE to tylko część rozbudowanego portfolio niezawodnych rozwiązań połączeniowych ERKO. Projektujemy i produkujemy szeroką gamę końcówek do różnych zastosowań – od standardowych instalacji elektrycznych po najbardziej wymagające warunki przemysłowe. Postaw na jakość, precyzję wykonania i bezpieczeństwo pracy.
