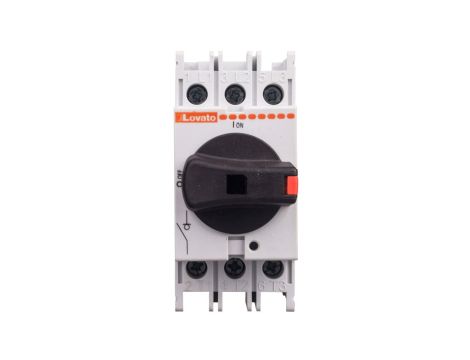

Rozłącznik izolacyjny 3P 16A
Pokrętło czarne, przełączanie bezpośrednie, blokada w pozycji 0 bez dodatkowych akcesoriów.
Montaż śrubami do płyty montażowej lub na szynie 35mm (IEC/EN/BS 60715)
W celu uzyskania wersji do przełączania na drzwiach obudowy należy zastosować jeden z trzpieni GXA7… oraz pokrętło z serii GAX6… (szczegółowe informacje na temat doboru znajdują się w katalogu).
Charakterystyka robocza:
– prąd termiczny Ith AC21A (≤690VAC) – 16A
– prąd znamionowy łączeniowy Ie AC22A (≤690VAC) AC23A (≤415VAC) – 16A
- znamionowa moc łączeniowa AC23A – 7,5 kW przy 400VAC, 11kW przy 690VAC
– napięcie znamionowe izolacji Ui: 1000V
– znamionowe napięcie udarowe Uimp: 8Kv
- znamionowy prąd zwarciowy – 10kA rms
– trwałość elektryczna w kategorii AC21A: 100 000 cykli
– trwałość mechaniczna: 100 000 cykli
- temperatura pracy: -25…+50oC
- temperatura składowania: -40…+50oC
