Opis produktu

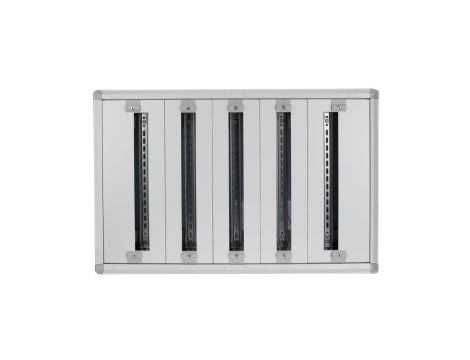

Rozdzielnica modułowa 5x24 natynkowa IP30 XL3 160 020005
Rozdzielnica natynkowa XL3 160 5x24 (020005) przeznaczona do rozdziału energii w instalacjach niskiego napięcia; konstrukcja modułowa umożliwia montaż aparatów na szynach DIN i instalację do 5 rzędów po 24 moduły każdy. Produkt stosowany w instalacjach budynków użyteczności publicznej i obiektach użytkowych.
Cechy techniczne
- Konstrukcja: obudowa stalowa (stal ocynkowana i malowana proszkowo), kolor RAL 7035 (szary).
- Wymiary: wysokość 900 mm, szerokość 575 mm, głębokość 147 mm; montaż natynkowy (głębokość wbudowania 0 mm).
- Konfiguracja modułów: 5 rzędów × 24 moduły na rząd (szerokość wyrażona liczbą modułów: 24).
- Stopień ochrony: IP30 (wersja bez drzwi); seria XL3 160 oferuje także opcje z drzwiami/panelami podnoszącymi IP do IP40/IP43, sprzedawanymi oddzielnie.
- Szyna DIN: tak — przystosowana do montażu aparatów modułowych i kompaktowych (możliwość instalacji wyłączników DPX3 160 zgodnie z konfiguracją szafy).
- Listwy przyłączeniowe: możliwość instalacji listew PE i N oraz rozwiązań przyłączeniowych typowych dla serii XL3 160.
- Wyposażenie dodatkowe: brak płyty montażowej w standardzie; drzwi, panele dławicowe i inne akcesoria dostępne oddzielnie.
- Zakres temperatur pracy: +5°C do +40°C (zgodnie z danymi technicznymi serii XL3 160).
- Możliwość rozbudowy: brak (model nieprzeznaczony do rozszerzania gabarytów w standardzie).
Zastosowanie
- Rozdział obwodów w budynkach użyteczności publicznej, komercyjnych i administracyjnych.
- Montaż natynkowy instalacji oświetleniowych, gniazdowych i pomocniczych (obwody zasilające i sterujące).
- Instalacje wymagające montażu aparatów modułowych oraz wyłączników kompaktowych DPX3 160 (konfiguracja aparatów na szynach DIN).
- Zastosowania, w których wymagane są stalowe, malowane obudowy w standardowym kolorze RAL 7035 z możliwością doboru drzwi i akcesoriów montażowych.
