Opis produktu

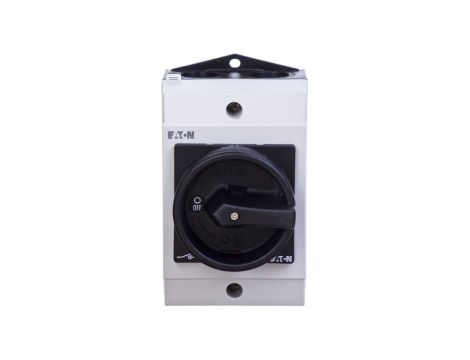

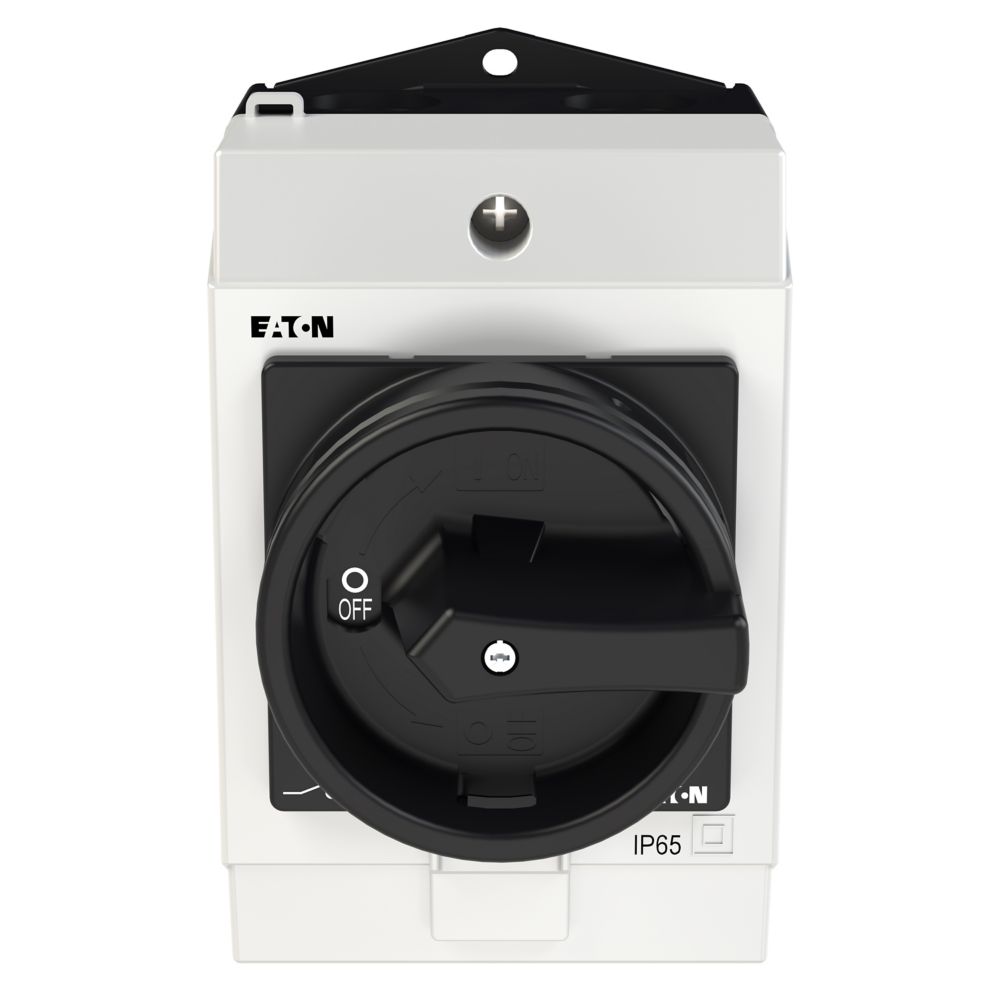

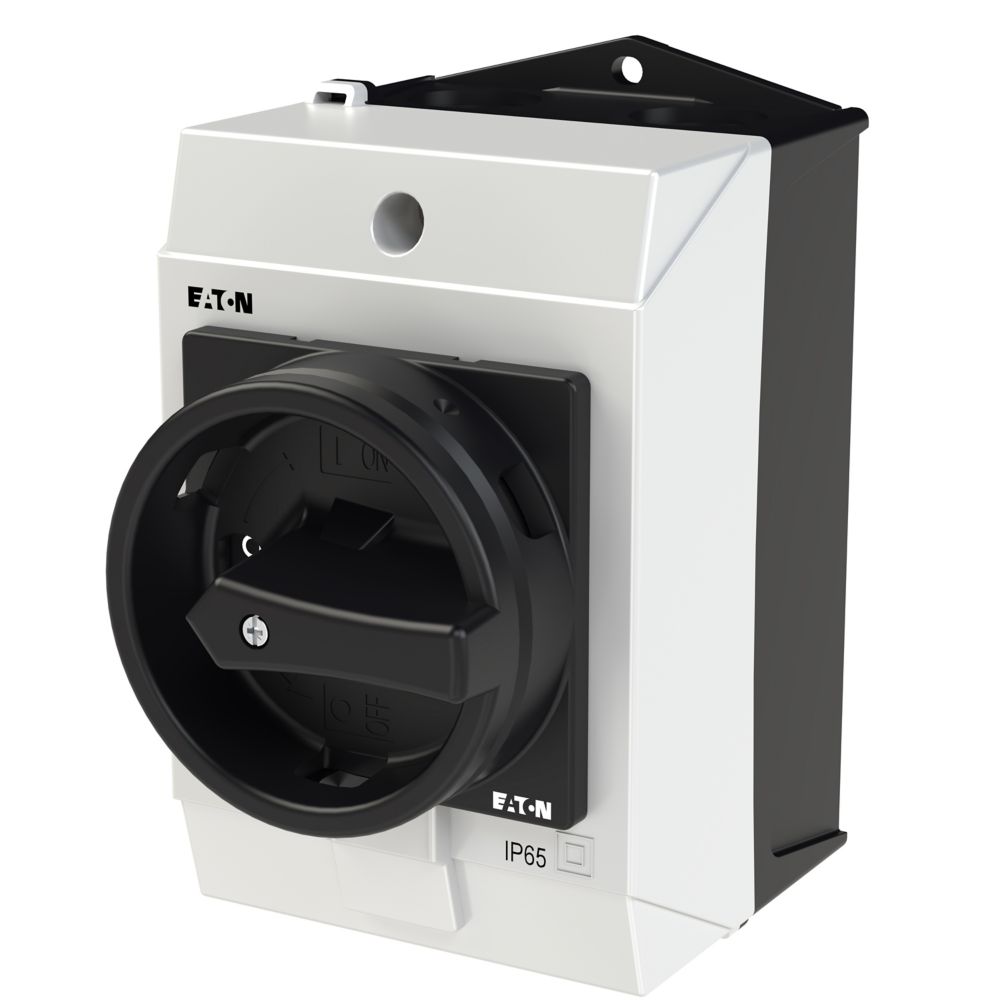

Łącznik krzywkowy
0-1 3P 20A w obudowie T0-2-1/I1/SVB-SW
207148
Stopień ochrony IP65
Napięcie znamionowe 690 V AC
Prąd znamionowy od 25 A do 315 A
Dlaczego warto wybrać produkty Eaton?
Niezawodność i bezpieczeństwo
Produkty Eaton spełniają surowe normy jakości i bezpieczeństwa oraz zapewniają bezpieczną i stabilną pracę systemów, w których są wykorzystywane.
Wszechstronność zastosowań
Oferta obejmuje szeroki zakres urządzeń do różnych aplikacji przemysłowych — od automatyki po zabezpieczenia maszyn — z elastycznymi opcjami montażu i konfiguracji.
Wysoka jakość i trwałość
Komponenty Eaton charakteryzują się długą żywotnością, precyzją działania oraz odpornością na trudne warunki — co przekłada się na niższe koszty serwisowania i dłuższy czas eksploatacji.

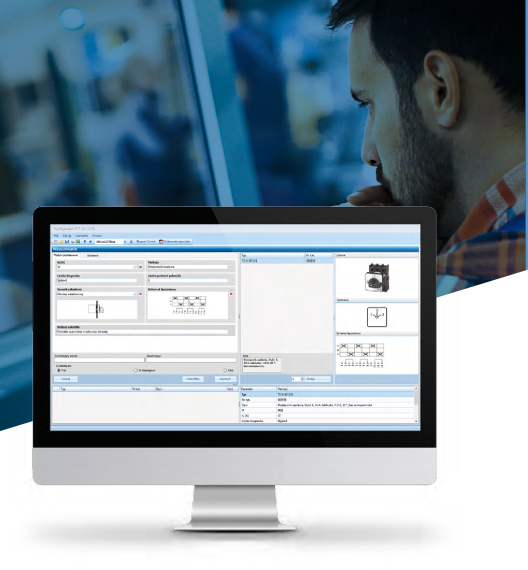

Konfigurator P/T
Szybki dobór łączników krzywkowych i rozłączników izolacyjnych serii P, wybór według prądu znamionowego, sposobu zabudowy i diagramu łączeniowego. Ponadto konfigurator P/T ma możliwość eksportu to zestawienie.
Typowe zastosowanie serii P:
rozłącznik główny ON/OFF,
rozłącznik serwisowy z blok. rączką na kłódkę,
rozłącznik serwisowy z funkcją zatrzymania awaryjnego i blok. rączką na kłódkę.
Konfiguracje indywidualne pod klienta
Łączniki krzywkowe T i rozłączniki izolacyjne serii P firmy Eaton można w pełni dostosować do potrzeb danego zastosowania.
Liczba biegunów: 3
Prąd znamionowy roboczy (Ie): 20 A
Stopień ochrony (od frontu): IP65
Trwałość mechaniczna: 400 000 operacji
Kategoria produktu: Wyłącznik główny
Temperatura otocz. podczas pracy — min.: -25 °C
Temperatura otocz. podczas pracy — maks.: 40 °C
Temperatura otocz. podczas pracy (w obudowie) — min: -25 °C
Temperatura otocz. podczas pracy (w obudowie) — maks.: 40 °C
Certyfikaty: IEC/EN 60204, IEC/EN 60947-3, IEC/EN 60947, VDE 0660
Doskonała jakość oraz wszechstronność zastosowań
Firma Eaton w swojej ofercie posiada szeroki wybór najwyższej jakości artykułów elektroinstalacyjnych, które dla instalatorów stanowią kompletny zestaw narzędzi do wygodnego montażu.
Łączniki krzywkowe służą do sterowania i przełączania obwodów elektrycznych w różnych konfiguracjach. Znajdują zastosowanie w maszynach przemysłowych, układach sterowania, rozdzielnicach i instalacjach budowlanych.

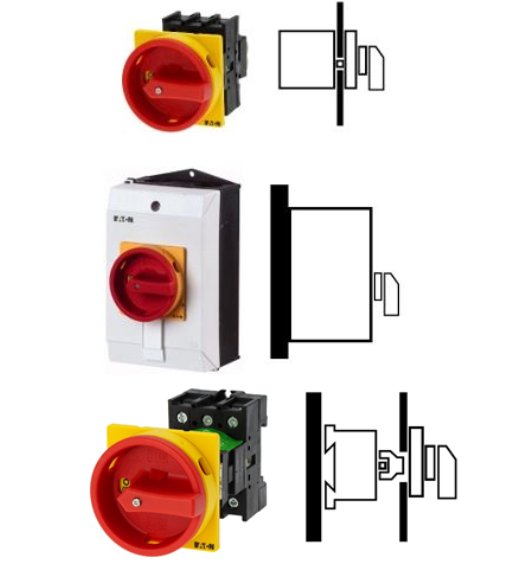

Eaton oferuje różne serie i typy łączników oraz rozłączników (np. T i P) z wieloma opcjami montażu: natynkowym, podtynkowym, rozłącznym i na szynie DIN. Możliwe jest także indywidualne konfigurowanie sekwencji przełączania.
Tak, produkty charakteryzują się wysoką odpornością ‑ oferują stopień ochrony nawet IP65, są wykonane z trwałych materiałów i przystosowane do pracy w szerokim zakresie temperatur, co zapewnia ich niezawodność w warunkach przemysłowych.
Łączniki mogą być wyposażone w akcesoria, takie jak różne długości wałków, rączki w wielu kolorach czy obudowy z ekranem EMC. Dzięki temu można je łatwo dopasować do wymagań konkretnej aplikacji.
Tak, Eaton udostępnia Konfigurator P/T, który umożliwia szybki dobór łączników według prądu znamionowego, sposobu montażu i schematu połączeń.
Dla serii P można także dobrać dodatkowe akcesoria zamówione w komplecie jak styki pomocnicze i biegun neutralny N (4‑ty). /HI11 w typie oznacza fabrycznie zamontowane styki 1NO+1NC natomiast /N w typie oznacza dodatkowy biegun neutralny, np. P1‑25/EA/SVB‑SW/N/HI11 – rozłącznik 25A, 4‑bieg., z dodatkowymi stykami NO+NC oraz czarną rączką w systemie LOTO. Forma montażowa natablicowa, czyli do montażu bezpośrednio na boku lub drzwiach szafy. P1‑25/I2/SVB/HI11 – rozłącznik 25A, 3‑bieg., z dodatkowymi stykami NO+NC oraz czerwono‑żółtą rączką w systemie LOTO. W obudowie IP65 z tworzywa. Montaż, np. na ścianie.
Rozłączniki P dzielą się na podserię według prądu znamionowego oraz wymiarów urządzenia.
‑ P1 – w tej samej wielkości są trzy modele prądowe: P1‑25, P1‑32 i P1‑40 – kolejno 25A, 32A i 40A
‑ P3 – w tej samej wielkości są trzy modele prądowe: P3‑63, P3‑80 i P3‑100
‑ P5 – w tej samej wielkości są cztery modele prądowe: P5‑125, P5‑160 i P5‑250, P5‑315
