Wyłączniki na prąd stały przeznaczone są do ochrony modułów fotowoltaicznych. Ich głównym zadaniem jest odłączanie odbiorników DC i awaryjne odłączanie zasilania.

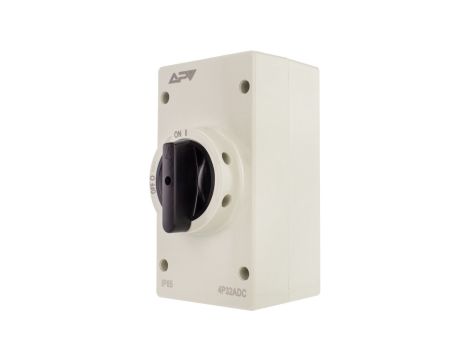

Prezentowany rozłącznik izolacyjny pełni funkcję wyłącznika głównego. Jest wymagany w instalacjach fotowoltaicznych w celu odłączenia modułów od inwertera (stringów, łańcuchów PV). Zaletą wyłączników w porównaniu do wkładek bezpiecznikowych jest gotowość do ponownego załączenia natychmiast po ustaniu przyczyny zadziałania jednego z zabezpieczeń wyłącznika (zwarciowego lub przeciążeniowego). Produkt posiada krzywkowy mechanizm działania ON/OFF oraz możliwość zablokowania pokrętła poprzez założenie kłódki. Obudowa została wykonana z wytrzymałego tworzywa sztucznego w kolorze szarym. Stopień ochrony IP65 zapobiega wnikaniu kurzu i chroni przed bezpośrednio skierowanym strumieniem wody. Rozłącznik można stosować na zewnątrz lub wewnątrz budynku, w instalacjach fotowoltaicznych. Jest odporny na działanie promieniowania UV.
Specyfikacja:
- Producent: APV
- Symbol produktu: APV-LGO-DC-32A
- Prąd znamionowy: 32A
- Napięcie znamionowe: 1000 VDC
- Napięcie udarowe: 8 kV
- Rodzaj: rozłącznik główny izolacyjny
- Mechanizm: krzywkowy ON/OFF
- Materiał izolacji: PPO (polipropylen)
- Materiał wykonania: tworzywo sztuczne
- Stopień ochrony: IP65 (EN60529)
- Zastosowanie: wewnętrzne, zewnętrzne
- Kolor obudowy: szary
- Wymiary obudowy: 178 x 98 x 81 mm
Szczelność IP65 (EN60529)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony
