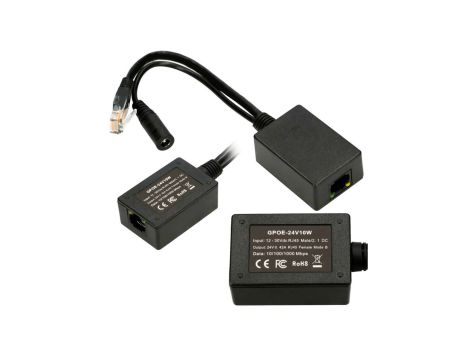

Czym jest PoE injector?

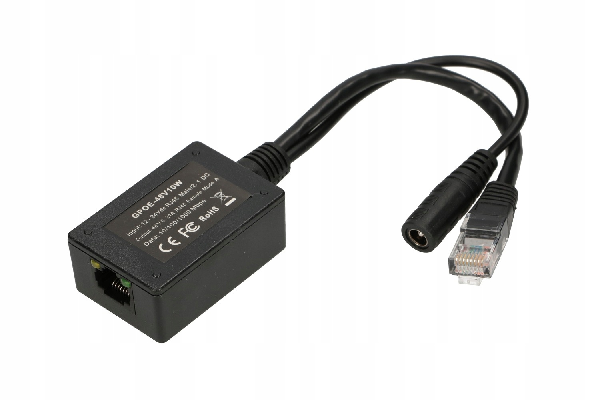

Poe injector umożliwia doprowadzenie zasilania do sieci 10/100/1000mbps na kablu sieciowym Ethernet CAT5e, CAT6 lub CAT6A. Źródłem zasilania może być dowolny zasilacz od 10 V do 30 V, a napięcie wyjściowe injectora wynosi 48V. Poe adapter może być zasilany ze złącza DC jack 5.5/2.1 mm – lub z pinów wtyku RJ45 - 4,5 + (plus) i 7,8 – (minus). Dzięki poe injectorowi bateria (12V lub 24V) lub passive PoE (10V-30V) mogą być wykorzystane do zasilenia urządzenie 48V.
Podłączając zasilanie do wejścia DC jack 2.1mm, izolujemy zasilanie od złącza męskiego RJ-45, co pozwala na podłączenie do przełącznika lub routera. Napięcie wyjściowe 48V jest dostarczane na piny 3,6 + (plus) i 1,2 – (minus) gniazda żeńskiego RJ-45 w celu zasilania urządzenia 802.3af. Następuje konwersja zarówno napięcia zasilającego odbiornik urządzenia, jak i pinów działających w technologii power over ethernet.
