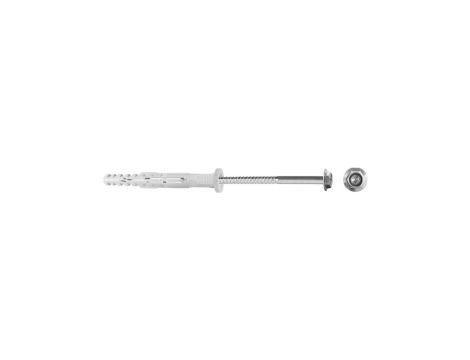

Wielofunkcyjny kołek ramowy CELO MFR FB SSKS w rozmiarze 10x80mm ze śrubą sześciokątną z zintegrowaną podkładką. MFR FB SSKS posiada aprobatę ETA wraz ze śrubą zabezpieczającą CELO z ocynkowanej stali i stali nierdzewnej.
Kołek MFR umożliwia uniwersalne mocowanie podkonstrukcji fasadowych oraz części drewnianych i metalowych we wszystkich powszechnie stosowanych materiałach budowlanych. Długi obszar rozszerzania i wczesna ekspansja dzięki poprzecznym zgrubieniom zapewniają niezawodne i bezpieczne trzymanie.
Wszystkie długości do 160 mm są wstępnie zmontowane, co zmniejsza koszty magazynowania i oszczędza czas na budowie. Jednolita głębokość ustawienia ułatwia instalację różnych długości. Kołek składa się z wysokiej jakości nylonu odpornego na starzenie. Płaski kołnierz zapewnia ochronę przed korozją stykową
Zalety
- Atest ETA gwarantuje bezpieczne mocowanie w wielu materiałach budowlanych
- Uniwersalna kołek ramowy do montażu podkonstrukcji elewacji oraz elementów drewnianych i metalowych we wszystkich popularnych materiałach
- Długi obszar ekspansji i wczesna ekspansja zapewniają niezawodne i bezpieczne trzymanie
- Atest firmy Hörmann do drzwi przeciwpożarowych
- Kołek i wkręt wstępnie zmontowany
- Płaski kołnierz kołka zapobiega korozji stykowej
- Wysokiej jakości nylon odporny na starzenie
- Odporny na działanie temperatur od -40 ° C do + 80 ° C
Zastosowania
- Drzwi
Dedykowane podłoża
- Beton
- Kamień naturalny
- Cegła pełna
- Bloczek wapienno-piaskowy
- Lekkie bloczki betonowe
- Beton komórkowy
- Cegła otworowa
- Cegła otworowa piaskowo-wapienna
- Lekki pustak betonowy
- Prefabrykowane wstępnie sprężone płyty kanałowe
Aplikacja
Legenda
| symbol | nazwa | wartość |
|---|---|---|
| O | Średnica (mm) | 10 mm |
| L | Długość (mm) | 80 mm |
| h1 | Głębokość wywierconego otworu (mm) | 80 mm |
| do | Średnica wywierconego otworu (mm) | 10 mm |
| tfix | Grubość montowanego elementu (mm) | 10 mm |
| ds | Średnica śruby (mm) | 7 mm |
| Ld | Długość kołka (mm) | 80 mm |
| hnom | Głębokość kotwienia (mm) | 70 mm |
Wideo
Dane techniczne
| Długość kołka | 80 mm |
| Średnica (ds) | 7 mm |
| Średnica wywierconego otworu (do) | 10 mm |
| Grubość montowanego elementu (tfix) | 10 mm |
| Głębokość kotwienia (hnom) | 70 mm |
| Głębokość wywierconego otworu (h1) | 80 mm |
| Gniazdo łba | SW13/TX40 |
| Rodzaj kołka | z płaskim kołnierzem |
| Materiał | stal |
| Powłoka | ocynk galwaniczny |
| Opakowanie | 50 szt. |
| Rodzaj opakowania | pudełko |
