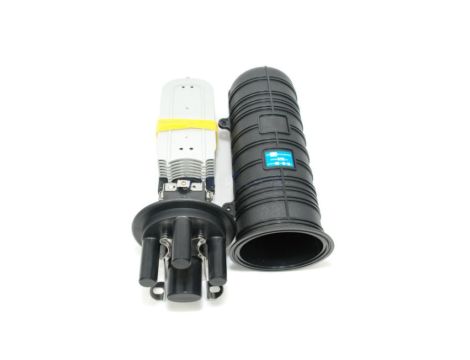

Mufa światłowodowa pionowa, kapturowa przeznaczona jest do zabezpieczania spawów włókien światłowodowych przed oddziaływaniem warunków atmosferycznych oraz stanowi ochronę mechaniczną.
Konstrukcja i dodatkowe akcesoria umożliwiają montaż urządzenia w instalacjach napowietrznych, doziemnych i kanalizacyjnych. Mufa wyposażona została w 6 tacek (kaset) światłowodowych z możliwością umieszczenia do 24 spawów na każdej. Wykonana została z polipropylenu (PP), który gwarantuje odporność na promieniowanie UV, niskie i wysokie temperatury oraz substancje występujące w kanalizacji teletechnicznej. Urządzenie po zamknięciu jest hermetyczne, stopień ochrony to IP68 (6 - Ochrona pyłoszczelna, 8 - ochrona przed skutkami ciągłego zanurzenia w wodzie). Mufa wyposażona jest w 3 okrągłe porty o średnicy 20 mm i jeden port owalny (46x23 mm). W zestawie znajduje się obejma do montażu na słupie telekomunikacyjnym, oraz przykręcany wsporniki umożliwiający montaż naścienny.
Konstrukcja jak i zastosowane materiały gwarantują jej trwałość, skuteczną ochronę, wygodę instalacji i eksploatacji osłony. Mufa może być wielokrotnie otwierana/zamykana.
Zastosowanie:
- montaż w studni kablowej (sieci podziemne / doziemne)
- montaż na ścianie lub słupie (sieci napowietrzne) - uchwyty w zestawie.
- tworzenie odgałęzień torów optycznych
- zarządzanie włóknami
Dane:
- Średnica zewnętrzna kaptura: 120 mm
- Wysokość całkowita: 420 mm
- Materiał obudowy: Polipropylen (PP)
- Ilość tacek/kaset światłowodowych: 6
- Maksymalna ilość spawów: 144 (6x24)
- Ilość portów: 4 (3 okrągłe/1 owalne)
- Średnica wew. portów okrągłych: 20 mm
- Wymiary wew, portu owalnego: 46x23 mm
- Temperatura pracy: -40°C~+65°C
- Klasa szczelności: IP68
Wyposażenie:
- Kasety(tacki) światłowodowe 6szt
- Osłonki spawów
- Osłonki termokurczliwe kabli
- Zestaw rękawiczek
- Woreczek odciągający wilgoć
- Tuby ochronne
- Spinacz włókien
- Kable uziemiające
- Opaski zaciskowe (Trytytki)
- Papier ścierny
- Wspornik naścienny
- Obejmy montażowe
IP68 (zgodnie z PN-EN 60529:2003)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem)
