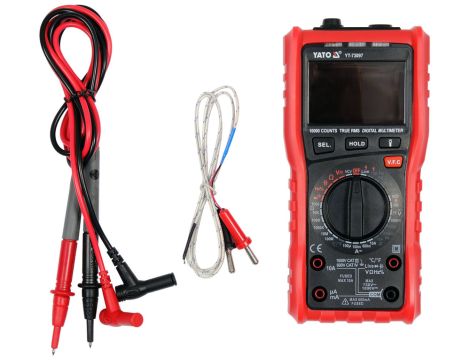

YATO - MIERNIK CYFROWY TRUE RMS - YT-73097

Pomiar napięcia przemiennego - 0-750 V a.c.
Pomiar napięcia stałego - 0-1000 V d.c.
Prąd przemienny - 0-10 A
Prąd stały - 0-10 A
Pomiar rezystancji - 0-99.99 MΩ
Pomiar pojemności - 0-99.99 mF
Pomiar częstotliwości - 0-9.999 MHz
Pomiar temperatury - -20 ~ +1000 ˚C
Pomiar współczynnika wypełnienia - 1 Ă· 99 %
Test ciągłości obwodu - 0-30 Ω
Test przewodzenia - tak
Test diody - tak
Filtr dolnoprzepustowy VFC - tak
Manualny zakres pomiaru - tak
TRUE RMS - tak
Data Hold - tak
Bezkontaktowe wykrywanie napięcia przemiennego NCV - tak
Wymiary - 185x88x52 mm
Materiał - ABS
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 9999
Sygnał dĹşwiękowy - tak
Częstotliwość próbkowania - 2-3 razy na sekundę
Bargraf - 0-100
Wyłączanie automatyczne - 15 min
Funkcja latarki - tak
Bezpiecznik - F600mAH250V / F10AL250V
WskaĹşnik niskiego poziomu baterii - tak
Zasilanie - bateryjne
Rodzaj baterii - 2x1.5V; AA
Zakres temperatury pracy - 0~40 ˚C
Wilgotność względna pracy Rh - <75 %
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.305 kg
Zastosowanie - elektryczne

Symbol - YT-73097

Miernik uniwersalny YT-73097 z funkcją TRUE RMS o wyjątkowej konstrukcji z automatycznym oraz z ręcznym zakresem pomiarowym. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Duży wielofunkcyjny wyświetlacz LCD umożliwia w niektórych trybach pomiarowych wyświetlenie dwóch wartości naraz np. napięcie i częstotliwość z gniazdka sieciowego. Obudowa doposażona w czerwony gumowy holster z dedykowanymi miejscami na sondy pomiarowe, dzięki któremu miernik nie wyślizgnie się łatwo z rąk oraz zminimalizuje ryzyko uszkodzeĹ„ podczas upadku. Nowoczesna konstrukcja płytki oraz specjalne oprogramowanie to nie tylko szybkość, dokładność i powtarzalność wskazaĹ„, ale również i podwyższony poziom bezpieczeĹ„stwa, o którym świadczy uzyskanie certyfikacji CAT IV do 600V.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-750 V, TRUE RMS + V.F.C.
• pomiar napięcia stałego: D.C. 0-1000 V
• pomiar natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-10 A
• pomiar rezystancji: 0-99,99 MΩ
• test diody: I_F 1mA, U_R 3, 2V
• test ciągłości obwodu: 0-30 Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-99,99 mF
• pomiar częstotliwości: 0-9,999 Mhz
• pomiar współczynnika wypełnienia: 1-99%
• pomiar temperatury: -20 do 1000°C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-73097 dla tego zakresu to : ±(1,0% + 5), rozdzielczość 0.1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 5 x rozdzielczość
• obliczenia: (235 x 1,0%) + 5 x 0.1 = 2,35 + 0,5 = 2,85 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 2,85 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,09 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieĹ„stwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
• LIVE - test na obecność fazy za pomocą jednej z sond pomiarowych. Umożliwia sprawdzenie w którym z otworów gniazdka elektrycznego jest faza. Należy włożyć sondę pomiarową do otworu, jeżeli zostanie wykryta faza na wyświetlaczu pojawi się napis LIVE
• V.F.C. - filtr dolnoprzepustowy. Funkcja ma swoje zastosowanie np. podczas pomiarów napięcia wyjściowego sterownika silnika elektrycznego, który wykorzystuje zmianę częstotliwości i napięcia do sterowania prędkością silnika (sterowniki VFD). Po aktywowaniu funkcji miernik filtruje zakłócenia wysokiej częstotliwości pochodzące np. z sygnału PWM i pozostawia tylko niską częstotliwość. Dzięki temu filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik YT-73097 to wyjątkowa konstrukcja, ponieważ oprócz trybów z pomiarem automatycznym oferuje wykonanie pomiarów podstawowych wielkości elektrycznych również na ustawianych ręcznie za pomocą pokrętła zakresach, łącząc tym samym plusy obydwu rozwiązaĹ„. Jeżeli znamy przybliżoną wartość pomiaru i ustawimy odpowiedni zakres to zyskamy na szybkości wskazaĹ„
• SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC
• HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• LATARKA - Na czole urządzenia znajduje się dioda do oświetlenia miejsca pracy, którą włączamy i wyłączamy tym przyciskiem

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 9999
• sygnał dĹşwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
• tryb automatyczny dla testów diody i ciągłości obwodu, w tym ustawieniu miernik sam wykryje czy ma do czynienia z diodą lub z obwodem o niskiej rezystancji
• możliwość włączenia testów diody i ciągłości obwodu osobno za pomocą przycisku SEL, w ustawieniu na test ciągłości brzęczyk zadziała niezwłocznie
• w zestawie sondy pomiarowe o długości 15 cm
• długość przewodu wraz z sondami: 110 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• konstrukcja z zabezpieczeniami przeciążeniowymi i ochronnymi zarówno dla pomiarów natężenia jak i napięcia prądu
• alarm przepalenia się bezpiecznika
• alarm przy włożeniu sondy pomiarowej do nieprawidłowego gniazda, np. jeżeli po włączeniu miernika ustawimy go na pomiar napięcia, a sondę pomiarową włożymy do gniazda pomiaru natężenia prądu, wówczas na wyświetlaczu pojawi się napis LEAD
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 10 minutach bezczynności
• wskaĹşnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5 V (AA)
