Opis produktu
Pomiar napięcia przemiennego - 0-600 V a.c.
Pomiar napięcia stałego - 0-600 V d.c.
Prąd przemienny - 0-600 A
Pomiar rezystancji - 0-40 MΩ
Test ciągłości obwodu - 0-50 Ω
Test przewodzenia - tak
Test diody - tak
Test baterii - tak
TRUE RMS - tak
Data Hold - tak
Bezkontaktowe wykrywanie napięcia przemiennego NCV - tak
Wymiary - 185x71x35 mm
Materiał - ABS
Maks. rozwarcie cęgów - 26 mm
Maks. średnica przewodu do pomiaru za pomocą cęgów - 26 mm
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 3999
Sygnał dźwiękowy - tak
Automatyczny zakres pomiaru - tak
Częstotliwość próbkowania - 3 razy na sekundę
Wyłączanie automatyczne - 20 min
Funkcja latarki - tak
Wskaźnik niskiego poziomu baterii - tak
Zasilanie - bateryjne
Rodzaj baterii - 3x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Wilgotność względna pracy Rh - <75 %
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.15 kg
Zastosowanie - elektryczne
Symbol - YT-730935

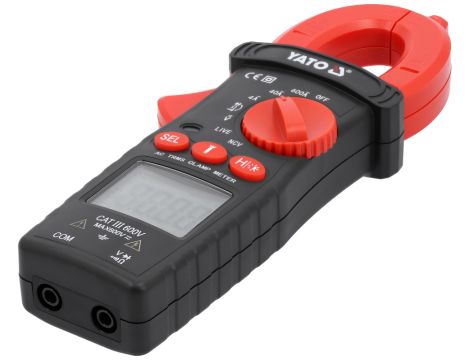

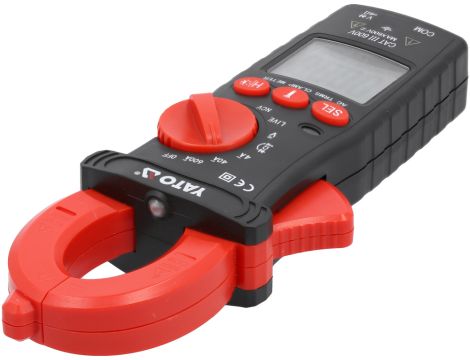

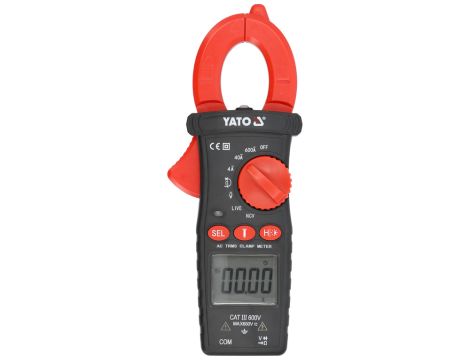

Miernik cęgowy uniwersalny z automatycznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.
Podstawowe pomiary:
Dodatkowe pomiary:
Dokładność pomiaru:
Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,80 A.
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:
Dodatkowe informacje:
Pomiar napięcia stałego - 0-600 V d.c.
Prąd przemienny - 0-600 A
Pomiar rezystancji - 0-40 MΩ
Test ciągłości obwodu - 0-50 Ω
Test przewodzenia - tak
Test diody - tak
Test baterii - tak
TRUE RMS - tak
Data Hold - tak
Bezkontaktowe wykrywanie napięcia przemiennego NCV - tak
Wymiary - 185x71x35 mm
Materiał - ABS
Maks. rozwarcie cęgów - 26 mm
Maks. średnica przewodu do pomiaru za pomocą cęgów - 26 mm
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 3999
Sygnał dźwiękowy - tak
Automatyczny zakres pomiaru - tak
Częstotliwość próbkowania - 3 razy na sekundę
Wyłączanie automatyczne - 20 min
Funkcja latarki - tak
Wskaźnik niskiego poziomu baterii - tak
Zasilanie - bateryjne
Rodzaj baterii - 3x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Wilgotność względna pracy Rh - <75 %
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.15 kg
Zastosowanie - elektryczne
Symbol - YT-730935
Miernik cęgowy uniwersalny z automatycznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS (40-1000 Hz)
- pomiar napięcia stałego: D.C. 0-600 V
- pomiar natężenia prądu przemiennego: A.C. 0,001-600 A, TRUE RMS (40-1000 Hz)
- pomiar rezystancji: 0,1 Ω - 40 MΩ
- test diody: IF: 1 mA, UR: 2,3 V
- test ciągłości obwodu: 0-50 Ω
Dodatkowe pomiary:
- bezkontaktowe wykrywanie napięcia przemiennego: NCV
- pomiar obecności fazy (funkcja próbnika)
Dokładność pomiaru:
Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A
- dokładność pomiaru miernika YT-730935 dla tego zakresu to: ± (2.5%+5), rozdzielczość 0.01 A
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 2,5%) + 5 x rozdzielczość
- obliczenia: (30 x 2,5%) + 5 x 0.01 = 0,75 + 0,05 = 0,80 A
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,80 A.
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 3,12 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:
- TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieĹ„stwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. przez wyższe harmoniczne lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp.
- NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy.
- LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy, miernik zasygnalizuje jej obecność.
- AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.
- H - DATA HOLD czyli zachowanie na wyświetlaczu aktualnie mierzonej wartości.
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 3999
- podświetlenie ekranu oraz pola pomiarowego cęgów
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
- cęgi rozwierają się do 26 mm
- sondy pomiarowe o długości 12 cm
- długość przewodu wraz z sondami: 85 cm
- średnica przewodu wraz z izolacją: 3,5 mm
- izolacja przewodów pomiarowych: PVC
- automatyczne wyłączenie się miernika po 20 minutach bezczynności
- wskaźnik niskiego poziomu baterii
- zasilanie: dwie baterie 1,5 V (AAA)

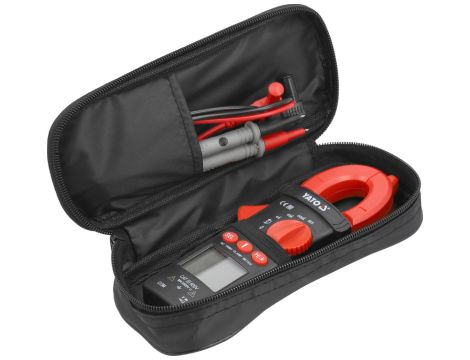

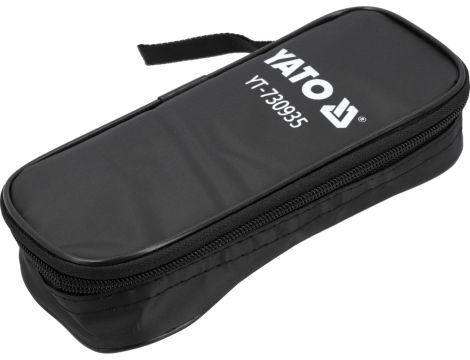

- pokrowiec w zestawie
