Opis produktu
Pomiar napięcia przemiennego - 0-750 V a.c.
Pomiar napięcia stałego - 0-1000 V d.c.
Prąd przemienny - 0-1000 A
Prąd stały - 0-1000 A
Pomiar rezystancji - 0-60 MΩ
Pomiar pojemności - 0-100 mF
Pomiar częstotliwości - 0-10 MHz
Pomiar temperatury - -30 ~ +1000 ˚C
Test ciągłości obwodu - 0-50 Ω
Test przewodzenia - tak
Test diody - tak
Test baterii - tak
Rejestracja wartości szczytowej - tak
TRUE RMS - tak
Data Hold - tak
Bezkontaktowe wykrywanie napięcia przemiennego NCV - tak
Wymiary - 194x75x35 mm
Materiał - ABS
Maks. rozwarcie cęgów - 25 mm
Maks. średnica przewodu do pomiaru za pomocą cęgów - 25 mm
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 6000
Sygnał dĹşwiękowy - tak
Automatyczny zakres pomiaru - tak
Częstotliwość próbkowania - 3 razy na sekundę
Wyłączanie automatyczne - 15 min
Funkcja latarki - tak
WskaĹşnik niskiego poziomu baterii - tak
Zasilanie - bateryjne
Rodzaj baterii - 3x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Wilgotność względna pracy Rh - <75 %
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.2 kg
Zastosowanie - elektryczne
Symbol - YT-730933

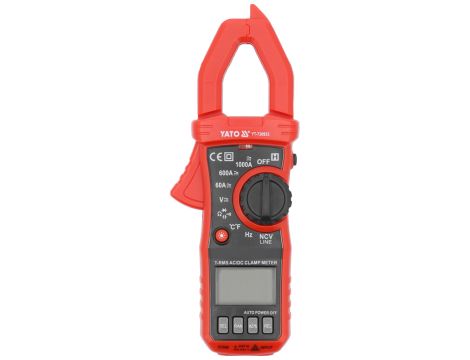

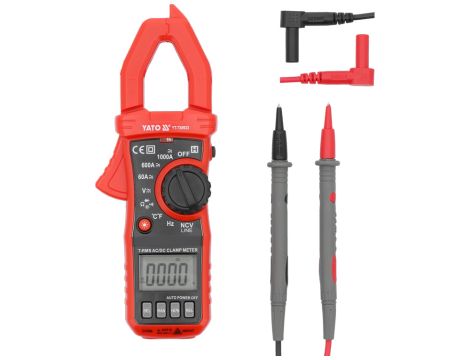

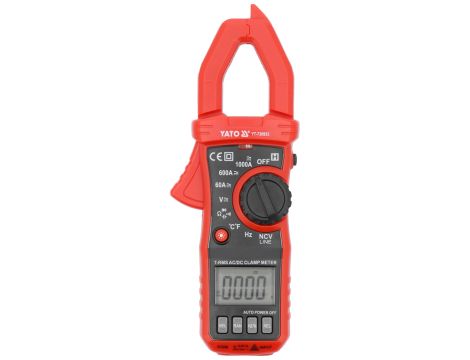

Miernik cęgowy uniwersalny z funkcją TRUE RMS, z automatycznym i ręcznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Za pomocą cęg pomiarowych można wykonać pomiar zarówno natężenia prądu stałego, jak i przemiennego w zakresie od 10 mA do 1000 A. Pomiar odbywa się bez konieczności rozłączania obwodu lub odłączania go od Ĺşródła zasilania. Miernik pozwala na zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.
Uwaga: Mierniki umożliwiające pomiar natężenia prądu stałego, w tym YT-730933, wykorzystują czujnik Halla, który mierzy wartość natężenia pola magnetycznego. Pole magnetyczne na Ziemi występuje naturalnie, w konsekwencji wskazania miernika natęzenia prądu stałego są niezerowe. Każdorazowo, przed pomiarem natężenia prądu stałego, należy zbliżyć miernik do badanego przewodu, wyzerować go przyciskiem REL, następnie zapiąć na badany przewód i odczytać wynik.
Podstawowe pomiary:
Dodatkowe pomiary:
Dokładność pomiaru:
Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A.
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:
Dodatkowe informacje:
Uwaga!
Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
Pomiar napięcia stałego - 0-1000 V d.c.
Prąd przemienny - 0-1000 A
Prąd stały - 0-1000 A
Pomiar rezystancji - 0-60 MΩ
Pomiar pojemności - 0-100 mF
Pomiar częstotliwości - 0-10 MHz
Pomiar temperatury - -30 ~ +1000 ˚C
Test ciągłości obwodu - 0-50 Ω
Test przewodzenia - tak
Test diody - tak
Test baterii - tak
Rejestracja wartości szczytowej - tak
TRUE RMS - tak
Data Hold - tak
Bezkontaktowe wykrywanie napięcia przemiennego NCV - tak
Wymiary - 194x75x35 mm
Materiał - ABS
Maks. rozwarcie cęgów - 25 mm
Maks. średnica przewodu do pomiaru za pomocą cęgów - 25 mm
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 6000
Sygnał dĹşwiękowy - tak
Automatyczny zakres pomiaru - tak
Częstotliwość próbkowania - 3 razy na sekundę
Wyłączanie automatyczne - 15 min
Funkcja latarki - tak
WskaĹşnik niskiego poziomu baterii - tak
Zasilanie - bateryjne
Rodzaj baterii - 3x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Wilgotność względna pracy Rh - <75 %
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.2 kg
Zastosowanie - elektryczne
Symbol - YT-730933
Miernik cęgowy uniwersalny z funkcją TRUE RMS, z automatycznym i ręcznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Za pomocą cęg pomiarowych można wykonać pomiar zarówno natężenia prądu stałego, jak i przemiennego w zakresie od 10 mA do 1000 A. Pomiar odbywa się bez konieczności rozłączania obwodu lub odłączania go od Ĺşródła zasilania. Miernik pozwala na zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.
Uwaga: Mierniki umożliwiające pomiar natężenia prądu stałego, w tym YT-730933, wykorzystują czujnik Halla, który mierzy wartość natężenia pola magnetycznego. Pole magnetyczne na Ziemi występuje naturalnie, w konsekwencji wskazania miernika natęzenia prądu stałego są niezerowe. Każdorazowo, przed pomiarem natężenia prądu stałego, należy zbliżyć miernik do badanego przewodu, wyzerować go przyciskiem REL, następnie zapiąć na badany przewód i odczytać wynik.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
- pomiar napięcia stałego: D.C. 0-1000 V
- pomiar natężenia prądu przemiennego: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)
- pomiar natężenia prądu stałego: D.C. 0-1000 A
- pomiar rezystancji: 0-60 MΩ
- test diody: IF 2 mA, UR 3.2 V
- test ciągłości obwodu: 0-50 Ω
Dodatkowe pomiary:
- pomiar pojemności kondensatora: 0-100 mF
- pomiar częstotliwości: 0-10 Mhz
- pomiar temperatury: -30 do 1000 °C
- bezkontaktowe wykrywanie napięcia przemiennego: NCV
- pomiar prądu rozruchowego
- pomiar obecności fazy (funkcja próbnika)
Dokładność pomiaru:
Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A
- dokładność pomiaru miernika YT-730933 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 A
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczość
- obliczenia: (30 x 2,5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85 A
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A.
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,85 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:
- TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia lub natężenia prądu przemiennego. W przeciwieĹ„stwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp.
- NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy.
- LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy na wyświetlaczu pojawią się cztery kreski, zaświeci się dioda sygnałowa oraz wyemitowany zostanie przerywany sygnał dĹşwiękowy.
- AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu, aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.
- RAN - ręczna zmiana zakresu pomiarowego
- DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
- INR - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar prądu rozruchowego po 80 ms od uruchomienia urządzenia.
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 6000
- podświetlenie ekranu oraz pola pomiarowego cęgów
- sygnał dĹşwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
- cęgi rozwierają się do 25 mm

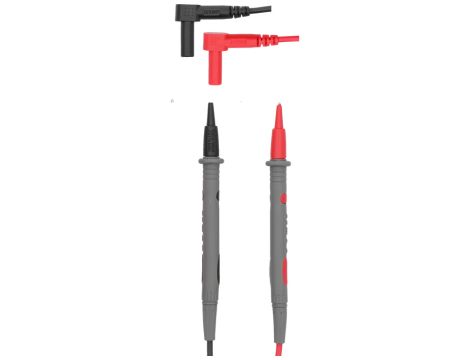

- sondy pomiarowe o długości 14 cm
- długość przewodu wraz z sondami: 103 cm
- średnica przewodu wraz z izolacją: 3,6 mm

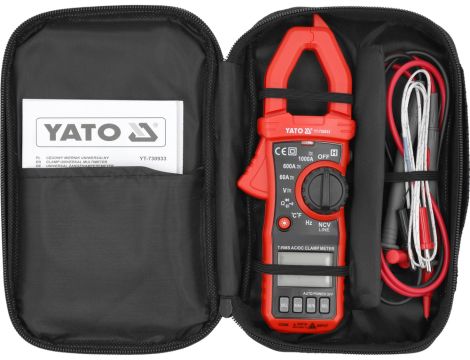

- pokrowiec w zestawie
- konstrukcja z zabezpieczeniami przeciążeniowymi
- automatyczne wyłączenie się miernika po 15 minutach bezczynności
- możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
- wskaĹşnik niskiego poziomu baterii
- zasilanie: trzy baterie 1,5 V (AAA)
Uwaga!
Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
