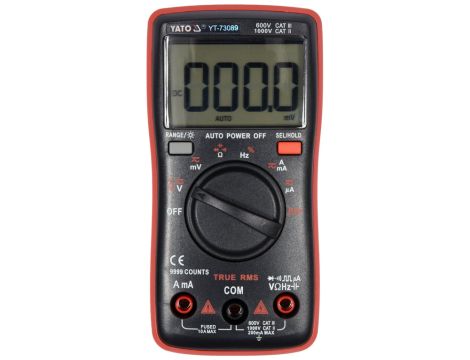

YATO - MIERNIK CYFROWY TRUE RMS - YT-73089

Pomiar napięcia przemiennego - 0-750 V a.c.
Pomiar napięcia stałego - 0-999.9 V d.c.
Prąd przemienny - 0-9.999 A
Prąd stały - 0-9.999 A
Pomiar rezystancji - 0-9.999 MΩ
Pomiar pojemności - 0-9.999 mF
Pomiar częstotliwości - 0-9.999 MHz
Pomiar współczynnika wypełnienia - 1 Ă· 99 %
Test ciągłości obwodu - 0-50 Ω
Test przewodzenia - tak
Test diody - tak
Generator przebiegu prostokątnego - 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000 Hz
TRUE RMS - tak
Data Hold - tak
Wymiary - 130x65x32 mm
Materiał - ABS
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 9999
Sygnał dźwiękowy - tak
Automatyczny zakres pomiaru - tak
Częstotliwość próbkowania - 3 razy na sekundę
Wyłączanie automatyczne - 15 min
Funkcja latarki - nie
Wskaźnik niskiego poziomu baterii - tak
Zasilanie - bateryjne
Rodzaj baterii - 2x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Wilgotność względna pracy Rh - <75 %
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.114 kg
Zastosowanie - elektryczne

Symbol - YT-73089

Miernik uniwersalny YT-73089 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Popularna obudowa, niewielkie wymiary oraz duży podświetlany wyświetlacz to połączenie wysokiej mobilności z wygodą pracy. Szybkość, dokładność i powtarzalność wskazaĹ„ multimetr zawdzięcza nowoczesnej konstrukcji płytki sterującej oraz wysokiej jakości sondom pomiarowym, których rozmiar i precyzję docenią zarówno hobbiści jak i profesjonalni serwisanci. Generator sygnału fali prostokątnej pomoże np. w diagnostyce słuchawek czy głośników, a specjalny nastaw pomiaru natężenia prądu w mikroamperach umożliwi przetestowanie różnego rodzaju czujników np. czujników płomieni w urządzeniach HVAC. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-750 V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-999,9 V
• pomiar natężenia prądu przemiennego: A.C. 0-9,999 A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-9,999 A
• pomiar rezystancji: 0-9,999 MΩ
• test diody: I_F 5 mA, U_R 3 V
• test ciągłości obwodu: 0-50 Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-9,999 mF
• pomiar częstotliwości: 0-9,999 Mhz
• pomiar współczynnika wypełnienia: 1-99%
• generator przebiegu prostokątnego: 15 nastawów od 50 do 5000 Hz

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-73096 dla tego zakresu to : ±(1,0% + 3), rozdzielczość 0.1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 3 x rozdzielczość
• obliczenia: (235 x 1,0%) + 3 x 0.1 = 2,35 + 0,3 = 2,65 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 2,65 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,09 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieĹ„stwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• Generator przebiegu - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej częstotliwości od 50 do 5000 Hz. Sygnał można wykorzystać np. diagnostyce głośników, czy sprawdzeniu torów małych częstotliwości w radiu
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 9999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• w zestawie sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5 V (AAA)
