Opis produktu
Pomiar napięcia przemiennego - 0-300 V a.c.
Pomiar napięcia stałego - 0-300 V d.c.
Prąd przemienny - 0-10 A
Prąd stały - 0-10 A
Pomiar rezystancji - 0-20 MΩ
Pomiar pojemności - 0-1000 mF
Pomiar hFe tranzystora - PNP, NPN
Pomiar temperatury - -20 ~ +1000 ˚C
Test ciągłości obwodu - 0-100 Ω
Test przewodzenia - tak
Test diody - tak
Wartość maksymalna pomiaru - tak
Data Hold - tak
Wymiary - 158x75x35 mm
Materiał - ABS
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 1999
Sygnał dźwiękowy - tak
Automatyczny zakres pomiaru - tak
Częstotliwość próbkowania - 2-3 razy na sekundę
Wyłączanie automatyczne - 15 min
Zasilanie - bateryjne
Rodzaj baterii - 3x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.20 kg
Zastosowanie - elektryczne
Symbol - YT-73084

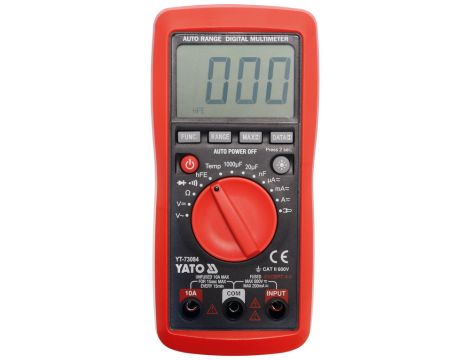

Miernik uniwersalny YT-73084 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.
Podstawowe pomiary:
Dodatkowe pomiary:
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82 V*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73084 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.
Wbudowane funkcje:
Dodatkowe informacje:
Opis wizualny:
Pomiar napięcia stałego - 0-300 V d.c.
Prąd przemienny - 0-10 A
Prąd stały - 0-10 A
Pomiar rezystancji - 0-20 MΩ
Pomiar pojemności - 0-1000 mF
Pomiar hFe tranzystora - PNP, NPN
Pomiar temperatury - -20 ~ +1000 ˚C
Test ciągłości obwodu - 0-100 Ω
Test przewodzenia - tak
Test diody - tak
Wartość maksymalna pomiaru - tak
Data Hold - tak
Wymiary - 158x75x35 mm
Materiał - ABS
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 1999
Sygnał dźwiękowy - tak
Automatyczny zakres pomiaru - tak
Częstotliwość próbkowania - 2-3 razy na sekundę
Wyłączanie automatyczne - 15 min
Zasilanie - bateryjne
Rodzaj baterii - 3x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.20 kg
Zastosowanie - elektryczne
Symbol - YT-73084
Miernik uniwersalny YT-73084 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-300 V
- pomiar napięcia stałego: D.C. 0-300 V
- pomiar natężenia prądu przemiennego: A.C. 0-10 A
- pomiar natężenia prądu stałego: D.C. 0-10 A
- pomiar rezystancji: 0-20 MΩ
- test diody: IF 1 mA, UR 1,7 V
- test ciągłości obwodu: 0-100 Ω
Dodatkowe pomiary:
- pomiar pojemności kondensatora: 0-1000 ÎĽF
- pomiar temperatury: -20 do 1000°C
- test tranzystorów hFe: 0-1000, odłączany adapter pomiarowy
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru miernika YT-73084 dla tego zakresu to : ±(1,2% + 5), rozdzielczość 1 V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczość
- obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82 V*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,34 A*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73084 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.
Wbudowane funkcje:
- AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
- RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
- FUNC. - zmiana trybu pomiaru np. zmiana testu diody na test ciągłości obwodu, zmiana pomiaru natężenia prądu z AC na DC
- DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości
- MAX[H] - zachowanie na wyświetlaczu maksymalnej wartości z aktualnego pomiaru
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
- podświetlenie ekranu
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
- możliwość włączenia testów diody i ciągłości obwodu osobno
- w zestawie sondy pomiarowe, sonda do pomiaru temperatury, adapter do testu tranzystora
- konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10 A
- obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
- automatyczne wyłączenie się miernika po 15 minutach
- wskaźnik niskiego poziomu baterii
- zasilanie: trzy baterie 1,5 V (AAA)
Opis wizualny:
