Opis produktu
Pomiar napięcia przemiennego - 0-600 V a.c.
Pomiar napięcia stałego - 0-600 V d.c.
Prąd przemienny - 0-20 A
Prąd stały - 0-20 A
Pomiar rezystancji - 0-20 MΩ
Pomiar pojemności - 0-20 mF
Pomiar częstotliwości - 0-60 MHz
Pomiar hFe tranzystora - PNP, NPN
Pomiar temperatury - -40 ~ +400 ˚C
Test ciągłości obwodu - 0-100 Ω
Test przewodzenia - tak
Test diody - tak
TRUE RMS - tak
Data Hold - tak
Bezkontaktowe wykrywanie napięcia przemiennego NCV - tak
Wymiary - 189x89x55 mm
Materiał - ABS
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 1999
Sygnał dźwiękowy - tak
Częstotliwość prĂłbkowania - 2 razy na sekundę
Wyłączanie automatyczne - 15 min
Bezpiecznik - 600V / 20A
Zasilanie - bateryjne
Rodzaj baterii - 9V; 6F22
Zakres temperatury pracy - 0~40 ˚C
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.25 kg
Zastosowanie - elektryczne
Symbol - YT-73083

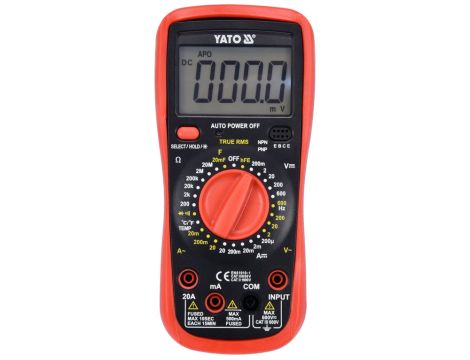

Miernik uniwersalny YT-73083 z funkcją TRUE RMS oraz z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarĂłw elektrycznych. Pomiar natężenia prądu AC oraz DC do 20 amper wyrĂłżnia multimetr na tle innych urządzeĹ„, a duży ekran z niebieskim podświetleniem sprawi, że wynik będzie widoczny nawet w trudnych warunkach oświetleniowych.
Podstawowe pomiary:
Dodatkowe pomiary:
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,62 V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:
Dodatkowe informacje:
Opis wizualny:
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
Pomiar napięcia stałego - 0-600 V d.c.
Prąd przemienny - 0-20 A
Prąd stały - 0-20 A
Pomiar rezystancji - 0-20 MΩ
Pomiar pojemności - 0-20 mF
Pomiar częstotliwości - 0-60 MHz
Pomiar hFe tranzystora - PNP, NPN
Pomiar temperatury - -40 ~ +400 ˚C
Test ciągłości obwodu - 0-100 Ω
Test przewodzenia - tak
Test diody - tak
TRUE RMS - tak
Data Hold - tak
Bezkontaktowe wykrywanie napięcia przemiennego NCV - tak
Wymiary - 189x89x55 mm
Materiał - ABS
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Zakres wyświetlacza - 1999
Sygnał dźwiękowy - tak
Częstotliwość prĂłbkowania - 2 razy na sekundę
Wyłączanie automatyczne - 15 min
Bezpiecznik - 600V / 20A
Zasilanie - bateryjne
Rodzaj baterii - 9V; 6F22
Zakres temperatury pracy - 0~40 ˚C
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.25 kg
Zastosowanie - elektryczne
Symbol - YT-73083
Miernik uniwersalny YT-73083 z funkcją TRUE RMS oraz z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarĂłw elektrycznych. Pomiar natężenia prądu AC oraz DC do 20 amper wyrĂłżnia multimetr na tle innych urządzeĹ„, a duży ekran z niebieskim podświetleniem sprawi, że wynik będzie widoczny nawet w trudnych warunkach oświetleniowych.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS
- pomiar napięcia stałego: D.C. 0-600 V
- pomiar natężenia prądu przemiennego: A.C. 0-20 A, TRUE RMS
- pomiar natężenia prądu stałego: D.C. 0-20 A
- pomiar rezystancji: 0-20 MΩ
- test diody: IF 1mA, UR 3.3 V
- test ciągłości obwodu: 0-100 Ω
Dodatkowe pomiary:
- pomiar pojemności kondensatora: 0-20 mF
- pomiar częstotliwości prądu w instalacjach domowych 230 i 400 V: 50-60 Hz
- pomiar temperatury: -40 do 1000°C
- test tranzystorĂłw hFe: 0-1000, wbudowane gniazdo pomiarowe
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru miernika YT-73083 dla tego zakresu to : ±(1,2% + 8), rozdzielczość 0.1 V
- obliczenia błędu pomiaru wzĂłr: (wynik pomiaru x 1,2%) + 8 x rozdzielczość
- obliczenia: (235 x 1,2%) + 8 x 0.1 = 2,82 + 0,8 = 3,62 V
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,62 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje:
- TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieĹ„stwie do miernikĂłw uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale rĂłwnież dla przebiegĂłw sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegĂłw kwadratowych czy trĂłjkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silnikĂłw, instalacje HVAC, itp.
- SELECT - zmiana trybu pomiaru np. zmiana z testu diody na test ciągłości obwodu, przy ustawieniu pokrętła na pomiar napięca AC 600V zmiana na pomiar częstotliwości w instalacjach domowych
- DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
- podświetlenie ekranu
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
- możliwość włączenia testĂłw diody i ciągłości obwodu osobno
- w zestawie sondy pomiarowe oraz sonda do pomiaru temperatury
- konstrukcja z zabezpieczeniami przeciążeniowymi
- obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
- automatyczne wyłączenie się miernika po 15 minutach
- wskaźnik niskiego poziomu baterii
- zasilanie: bateria 9 V (6F22)
Opis wizualny:
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
