Opis produktu
Pomiar napięcia przemiennego - 0-600 V a.c.
Pomiar napięcia stałego - 0-600 V d.c.
Prąd stały - 0-10 A
Pomiar rezystancji - 0-2 MΩ
Pomiar hFe tranzystora - PNP, NPN
Test ciągłości obwodu - 0-100 Ω
Test przewodzenia - tak
Test diody - tak
Test baterii - 1.5, 9 V d.c.
Data Hold - tak
Wymiary - 155x75x30 mm
Materiał - ABS
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Sygnał dźwiękowy - tak
Częstotliwość próbkowania - 2-3 razy na sekundę
Bezpiecznik - 600V / 0.5A
Wskaźnik niskiego poziomu baterii - tak
Zasilanie - bateryjne
Rodzaj baterii - 2x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.13 kg
Zastosowanie - elektryczne
Symbol - YT-73081

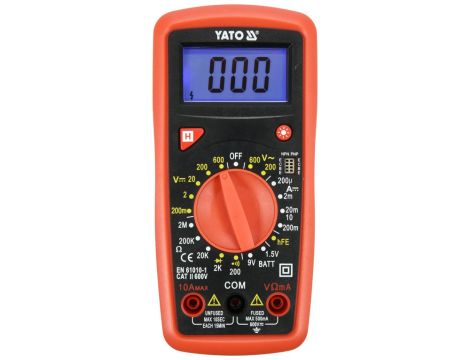

Miernik uniwersalny YT-73081 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest test baterii 1,5V i 9V za pomocą którego możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.
Podstawowe pomiary:
Dodatkowe pomiary:
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 14,7 V*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73081 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.
Wbudowane funkcje:
Dodatkowe informacje:
Opis wizualny:
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
Pomiar napięcia stałego - 0-600 V d.c.
Prąd stały - 0-10 A
Pomiar rezystancji - 0-2 MΩ
Pomiar hFe tranzystora - PNP, NPN
Test ciągłości obwodu - 0-100 Ω
Test przewodzenia - tak
Test diody - tak
Test baterii - 1.5, 9 V d.c.
Data Hold - tak
Wymiary - 155x75x30 mm
Materiał - ABS
Rodzaj wyświetlacza - LCD
Podświetlenie LED - tak
Sygnał dźwiękowy - tak
Częstotliwość próbkowania - 2-3 razy na sekundę
Bezpiecznik - 600V / 0.5A
Wskaźnik niskiego poziomu baterii - tak
Zasilanie - bateryjne
Rodzaj baterii - 2x1.5V; AAA
Zakres temperatury pracy - 0~40 ˚C
Temperatura przechowywania - -10 ~ +50 ˚C
Masa - 0.13 kg
Zastosowanie - elektryczne
Symbol - YT-73081
Miernik uniwersalny YT-73081 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest test baterii 1,5V i 9V za pomocą którego możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-600 V
- pomiar napięcia stałego: D.C. 0-600 V
- pomiar natężenia prądu stałego: D.C. 0-10 A
- pomiar rezystancji: 0-2 MΩ
- test diody: IF 1 mA, UR 2,4 V
- test ciągłości obwodu: 0-100 Ω
Dodatkowe pomiary:
- test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
- test baterii 1.5 V z rezystancją obciążenia ok. 3 kΩ
- test baterii 9 V z rezystancją obciążenia ok. 900 Ω
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru miernika YT-73081 dla tego zakresu to: ±(2% + 10), rozdzielczość 1 V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
- obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 14,7 V*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73081 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.
Wbudowane funkcje:
- Test baterii 1,5 oraz 9 V - miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania
- DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
- podświetlenie ekranu
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
- w zestawie sondy pomiarowe
- konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10 A
- obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
- wskaźnik niskiego poziomu baterii
- zasilanie: dwie baterie 1,5 V (AAA)
Opis wizualny:
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
