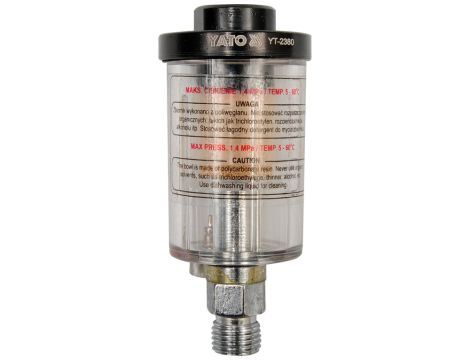

Opis produktu
Maks. ciśnienie powietrza - 1.4 MPa
Rozmiar gwintu - G1/4
Pojemność zbiornika - 8 cm²ł
Materiał zbiornika - PC
Maks. temperatura robocza - 60 ˚C
Symbol - YT-2380
DANE TECHNICZNE
INSTRUKCJA INSTALACJI
Urządzenie umieścić w pozycji pionowej zbiornikiem skierowanym w dół.
Upewnić się, że połączenie jest szczelne.
Filtr należy umieścić w układzie pneumatycznym jak najbliżej jednostki, do której ma być dostarczone filtrowane powietrze.
Unikać wystawiania na bezpośrednie działanie promieni słonecznych, wysokich temperatur i żrących chemikaliów.
Zbiornik na wodę powinien być umieszczony poniżej zaworu spustowego wody tak, aby woda mogła do niego spływać.
REGULACJA
Upuszczanie wody
W przypadku braku ciśnienia woda wypłynie samoczynnie.
W przypadku, gdy urządzenie jest pod ciśnieniem należy otworzyć zawór spustowy umieszczony na spodzie zbiornika w celu upuszczenia wody.
Jeśli poziom wody przekroczy maksymalny dopuszczalny zakres, należy otworzyć zawór spustowy i pozwolić wypłynąć wodzie. Pozwoli to utrzymać optymalne nawilżanie przepływającego powietrza.
KONSERWACJA
Wyłączyć dopływ powietrza, powietrza zgromadzone pod ciśnieniem w układzie pneumatycznym wypuścić do atmosfery.
Zbiornik okręcić w kierunku przeciwnym do ruchu wskazówek zegarowych.
Filtr przedmuchać czystym, sprężonym powietrzem.
Wnętrze zbiornika wyczyścić przy pomocy miękkiej, suchej szmatki.
Nie używać żadnych rozpuszczalników i innych substancji, które mogłyby zniszczyć poliwęglan.
Przed przykręceniem pierścienia mocującego zbiornik należy się upewnić, że uszczelka jest na właściwym miejscu i nie jest zanieczyszczona.
Rozmiar gwintu - G1/4
Pojemność zbiornika - 8 cm²ł
Materiał zbiornika - PC
Maks. temperatura robocza - 60 ˚C
Symbol - YT-2380
DANE TECHNICZNE
- Maksymalne ciśnienie pracy: 1,4 MPa
- Średnica gwintu przyłącza powietrza: 1/4”
- Maksymalna temperatura pracy: 60 stopni Celcjusza
- Materiał zbiornika: Poliwęglan
- Pojemnośc zbiornika: 8 cm3
INSTRUKCJA INSTALACJI
Urządzenie umieścić w pozycji pionowej zbiornikiem skierowanym w dół.
Upewnić się, że połączenie jest szczelne.
Filtr należy umieścić w układzie pneumatycznym jak najbliżej jednostki, do której ma być dostarczone filtrowane powietrze.
Unikać wystawiania na bezpośrednie działanie promieni słonecznych, wysokich temperatur i żrących chemikaliów.
Zbiornik na wodę powinien być umieszczony poniżej zaworu spustowego wody tak, aby woda mogła do niego spływać.
REGULACJA
Upuszczanie wody
W przypadku braku ciśnienia woda wypłynie samoczynnie.
W przypadku, gdy urządzenie jest pod ciśnieniem należy otworzyć zawór spustowy umieszczony na spodzie zbiornika w celu upuszczenia wody.
Jeśli poziom wody przekroczy maksymalny dopuszczalny zakres, należy otworzyć zawór spustowy i pozwolić wypłynąć wodzie. Pozwoli to utrzymać optymalne nawilżanie przepływającego powietrza.
KONSERWACJA
Wyłączyć dopływ powietrza, powietrza zgromadzone pod ciśnieniem w układzie pneumatycznym wypuścić do atmosfery.
Zbiornik okręcić w kierunku przeciwnym do ruchu wskazówek zegarowych.
Filtr przedmuchać czystym, sprężonym powietrzem.
Wnętrze zbiornika wyczyścić przy pomocy miękkiej, suchej szmatki.
Nie używać żadnych rozpuszczalników i innych substancji, które mogłyby zniszczyć poliwęglan.
Przed przykręceniem pierścienia mocującego zbiornik należy się upewnić, że uszczelka jest na właściwym miejscu i nie jest zanieczyszczona.
