Opis produktu

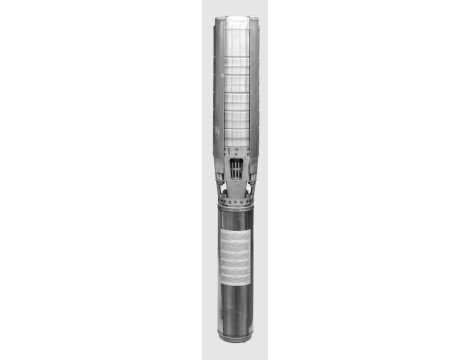

- - Pompa głębinowa Sub TWI 4.09-18-D (3~400 V, 50 Hz) Wilo
Całkowicie zanurzona, wielostopniowa pompa głębinowa do tłoczenia wody użytkowej (certyfikat ACS), z promieniowymi lub półosiowymi wirnikami o budowie segmentowej, do montażu pionowego i poziomego, z wbudowanym zaworem zwrotnym. Odporny na korozję silnik indukcyjny trójfazowy do rozruchu bezpośredniego lub gwiazda-trójkąt, napełniony mieszaniną wody i glikolu lub alternatywnie wodą użytkową. Hermetycznie zalany silnik, z uzwojeniem emaliowanym, impregnowany żywicą lub przezwajalny silnik z uzwojeniem izolowanym PVC i łożyskami samosmarującymi. Silnik chłodzony jest przez przetłaczane medium. Dlatego podczas pracy urządzenie musi być zawsze zanurzone. Przestrzegać wartości granicznych max. temperatury przetłaczanej cieczy i minimalnej prędkości przepływu. Montaż pionowy jest opcjonalnie możliwy z płaszczem chłodzącym lub bez niego. Przy montażu poziomym płaszcz chłodzący jest zawsze konieczny. - -
- Dane hydrauliczne
Wskaźnik minimalnej energochłonności (MEI) - ≥0.4
- Maks. ciśnienie robocze - PN
40 bar
- Maks. zawartość piasku - 50 g/m³
- Maks. głębokość zanurzenia - 350 m
- Przepływ maks. - Q - max
12,2 m³/h
- Optymalny przepływ - Q - opt
8,7 m³/h
- Wysokość podnoszenia maks. - H - max
104,4 m
- Optymalna wysokość podnoszenia - H - opt
70,19 m
- Min. temperatura przetłaczanej cieczy - T - min
3 °C
- Maks. temperatura przetłaczanej cieczy - T - max
30 °C
- Liczba stopni - 18
-
- Dane silnika
Przyłącze sieciowe - 3~400 V, 50 Hz
- Znamionowa moc silnika - P - 2
3 kW
- Znamionowa prędkość obrotowa - n
2845 1/min
- Prąd znamionowy - I - N
7,6 A
- Prąd rozruchowy - I
42 A
- Rodzaj załączania - Bezpośrednio online (DOL)
- Współczynnik mocy - cos φ
0.77
- Maks. częstotliwość załączania - t
20 1/h
- Średnica silnika - DM
95 mm
-
- Przewód
Długość kabla zasilającego - 1,5 m
- Przekrój przewodu - 3x1,5+1G1,5 mm²
-
- Materiały
Korpus pompy - Stal nierdzewna
- Wirnik - Stal nierdzewna
- Wał - Stal nierdzewna
- Materiał silnika - Stal nierdzewna
-
- Wymiary montażowe
Przyłącze po stronie tłocznej - Rp 2
- -
