Opis produktu

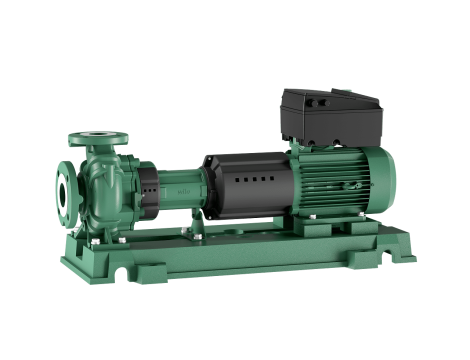

- Jednostopniowa pompa wirowa jako pompa montowana na płycie podstawy zgodnie z EN 733, z osiowym króćcem ssawnym i promieniowym przyłączem ciśnieniowym, do ustawienia na fundamencie Pompa ze stopą podporową i zamocowana obudową łożyska, sprzęgłem, osłoną sprzęgła i silnikiem na wspólnej płycie podstawy.
- Silnik IEC z 3 czujnikami termistorowymi Uszczelnienie wału przez niezależne od kierunku obrotów mieszkowe uszczelnienie mechaniczne. Korpus z żeliwa szarego, wał ze stali nierdzewnej, wirnik z żeliwa szarego. W standardzie powłoka kataforetyczna wszelkich elementów żeliwnych, stykających się z medium. - Z wbudowaną przetwornicą częstotliwości do regulacji elektronicznej m.in. wg stałej różnicy ciśnień (Δp-c).
Konstrukcja - Jednostopniowa, niskociśnieniowa pompa wirowa - Korpus spiralny z kołnierzem i korpusem o wymiarach zgodnych z normą DIN EN 733, kołnierze PN 16 - wg EN 1092-2 - Korpus pompy i pokrywa ciśnieniowa seryjnie wyposażony z powłoką kataforetyczną - Działające niezależnie od kierunku obrotów mieszkowe uszczelnienie mechaniczne z wymuszonym opływem oraz wirnik redukujący kawitację - Uszczelnienie mechaniczne do tłoczenia wody o max. temp. 140°C; do Tmax. = +40°C dopuszczalna jest domieszka glikolu wyn. od 20 do 40% objętości
Wersje sprzęgła: - - Sprzęgło demontowalne (standard) - Sprzęgło elastyczne (wersja P5, przy zmniejszeniu ceny)
Wersje wirników (za dopłatą): - - Brąz - Stal nierdzewna
NOTYFIKACJA - - Sprzęgło elastyczne nie zawiera elementu dystansowego. - Sprzęgło demontowalne to sprzęgło elastyczne z elementem dystansowym. Element dystansowy redukuje koszty konserwacji, podczas wymiany uszczelnienia mechanicznego nie jest konieczne ponowne ustawienie silnika.
Wyposażenie standardowe - - Wyświetlacz pompy wskazujący: - - Rodzaj regulacji Δp-c (stała różnica ciśnień), regulacja PID, n-constant (tryb sterowania) - Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej) - Komunikaty o błędach i komunikaty ostrzegawcze - Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika) - Dane robocze (np. godziny pracy, zużycie energii) - Dane dotyczące stanu (np. stan przekaźnika SSM i SBM) - Dane urządzenia (np. nazwa pompy) - Tryb pracy (tylko w zastosowaniu z trójnikiem rurowym: Tryb podstawowy/rezerwowy, tryb równoległy)
Moduł obsługi ręcznej za pomocą jednego przycisku z następującymi funkcjami: - - Pompa wł./wył. - Ustawienie wartości zadanej lub prędkości obrotowej - Wybór rodzaju pracy i regulacji - Konfiguracja parametrów roboczych - Potwierdzenie błędu
- Funkcje dodatkowe - Interfejsy: Wejście sterujące „Wyłączanie z priorytetem”, wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA do trybu sterowania (DDC) lub do zdalnej regulacji wartości zadanej, złącze na podczerwień do komunikacji bezprzewodowej za pomocą urządzenia kontrolno-serwisowego Wilo-IR-Monitor/IR-Stick, gniazdo na IF-Moduły Wilo do podłączenia do automatyki budynku, konfigurowana, bezpotencjałowa sygnalizacja awarii i pracy/stanu gotowości - Zintegrowany system zarządzania pracą pomp podwójnych przy instalacji przewodu tkaninowego - Zintegrowane pełne zabezpieczenie silnika (czujnik termistorowy) z wyzwalaczem elektronicznym - Różne rodzaje pracy do zastosowania w instalacjach grzewczych lub klimatyzacyjnych - Możliwość aktywacji blokady dostępu do pompy - Różne poziomy obsługi ręcznej: Standard/serwis
- Wyposażenie dodatkowe - IR-Stick - IF-Moduł PLR - IF-Moduł LON - IF-Moduł Modbus - IF-Moduł BACnet - IF-Moduł CAN - Zestawy czujników różnicy ciśnień (DDG) 0-10 V do pomp w wersji ...–R1
- Materiały
Korpus pompy - - Żeliwo szare
Wirnik - - Żeliwo szare
Latarnia - - Żeliwo szare
Wał - - Stal nierdzewna
Uszczelnienie wału - - AQ1EGG
- Dane eksploatacyjne - -
Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Maks. ciśnienie robocze - p - - 16,0 bar
Maks. temperatura otoczenia - T - max - - 40 °C
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Dane silnika
Przyłącze sieciowe - - 3~400 V, 50/60 Hz
Tolerancja napięcia - - ±10 %
Klasa sprawności energetycznej silnika - - IE4
Moc znamionowa - P - 2 - - 7500 W
Znamionowa prędkość obrotowa - n - - 1465 1/min
Prąd znamionowy - I - N - - 13,4 A
Współczynnik mocy - cos φ - - 0.93
Stopień ochrony - - IP55
Klasa izolacji - - F
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 150
Przyłącze po stronie tłocznej - - DN 125
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Masa netto ok. - m - - 291 kg
Nazwa produktu - - Yonos GIGA-N 125/250-7,5/4-P5-R1
Numer artykułu - - 6089009
-
