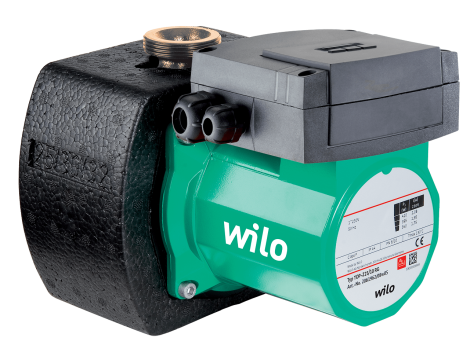

Opis produktu
- Ta pompa obiegowa jest przeznaczona tylko do wody użytkowej. - Możliwość zastosowania w instalacjach cyrkulacyjnych ciepłej wody użytkowej do zastosowań w przemyśle i technice budynków. - Bezdławnicowa pompa obiegowa z połączeniem gwintowanym lub kołnierzowym, możliwość wyboru stopnia prędkości obrotowej w celu dopasowania wydajności.
Wyposażenie i funkcje - Ręczne dostosowanie wydajności pompy poprzez wybór 3 stopni prędkości obrotowej - Pompy z silnikiem 1~: - P2 do 90W: Wewnętrzne zabezpieczenie przed niedopuszczalnie wysokimi temperaturami uzwojenia - P2 = 180W: Pełne zabezpieczenie silnika zapewnione przez styki ochronne uzwojenia w połączeniu z urządzeniem wyzwalającym - Pompy z silnikiem 3~: - P2 do 90W: Wewnętrzne zabezpieczenie przed niedopuszczalnie wysokimi temperaturami uzwojenia - P2 ≥ 180W: Pełne zabezpieczenie silnika z wbudowanym wyzwalaczem elektronicznym - Lampka sygnalizacji awarii - Styk zbiorczej sygnalizacji awarii - Lampka kontrolna kierunku obrotów - Napięcie zasilania 3~230 V z opcjonalną wtyczką przełączającą - Korpus pompy z brązu lub żeliwa szarego (stal nierdzewna w zależności od typu) - Kołnierz kombinowany PN 6/PN 10 (dla DN 40 do DN 65) - Pokrywy izolacji termicznej - Funkcje dodatkowe do dyspozycji po doposażeniu w moduł Protect C: - Sygnalizacja awarii SSM jako bezpotencjałowy styk rozwierny - Sygnalizacja pracy SBM jako bezpotencjałowy styk zwierny - Wejście sterujące „Wyłączanie z priorytetem” przez zewnętrzny styk bezpotencjałowy (rozwierny) - Wykrywanie blokady - Pełne zabezpieczenie silnika z urządzeniem wyzwalającym - Potwierdzenie usterki - Zarządzanie pracą pomp podwójnych (dwie pompy pojedyncze zainstalowane równolegle): praca główna / z rezerwą (automatyczne przełączanie awaryjne / czasowa zamiana pomp)
- Dane eksploatacyjne - -
- Maks. temperatura przetłaczanej cieczy - T - max - - 80 °C
Min. temperatura przetłaczanej cieczy - T - min - - 0 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 40 °C
Zakres temperatury w temperaturze otoczenia maks. +40 °C - T - - -20...+110
Maks. ciśnienie robocze - PN - - 10 bar
Max. dozwolona twardość całkowita w systemach cyrkulacyjnych ciepłej wody użytkowej - - 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) dla 20/4 + 25/6)
- Dane silnika
Generowanie zakłóceń - - EN 61000-6-3
Odporność na zakłócenia - - EN 61000-6-2
Przyłącze sieciowe - - 3~400 V, 50 Hz
Pobór mocy - P - 1 max - - 310 W
Prędkość obrotowa maks. - n - max - - 2700 1/min
Prąd znamionowy - I - N - - 0,42 A
Stopień ochrony silnika - - IPX4D
Dławik przewodu - - 1 x PG13.5
- Materiały
Korpus pompy - - Brąz, CC499K
Wirnik - - PPE-GF30
Wał - - Stal nierdzewna
Materiał łożysk - - Węgiel spiekany, impregnowany żywicą
- Wymiary montażowe
Przyłącze po stronie ssawnej - - G 2
Przyłącze po stronie tłocznej - - G 2
Długość montażowa - l0 - - 180 mm
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - TOP-Z 30/7 (3~400 V, PN 10, RG)
Masa netto ok. - m - - 5,5 kg
Numer artykułu - - 2048341
-
