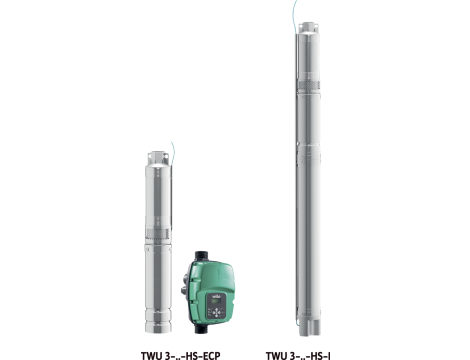

Opis produktu
- Całkowicie zanurzona, wielostopniowa pompa głębinowa z promieniowymi wirnikami o budowie segmentowej, do instalacji pionowej lub poziomej, z wbudowanym zaworem zwrotnym. - Odporny na korozję silnik z magnesu trwałego do rozruchu bezpośredniego podłączany do dostarczonej przetwornicy częstotliwości. Wypełniony olejem silnik z samosmarującymi łożyskami, przystosowany do dużych prędkości obrotowych maks. do 8400 1/min. - Przez pracę z przetwornicą częstotliwości prędkość obrotowa urządzenia zostaje automatycznie dostosowana do chwilowego zapotrzebowania na wodę. W ten sposób pompa głębinowa zapewnia zawsze stałe ciśnienie. Silnik i przetwornica częstotliwości chłodzone są przez przetłaczane medium. Dlatego podczas pracy urządzenie musi być zawsze zanurzone. W przypadku montażu pionowego zależnie od średnicy studni należy stosować płaszcz chłodzący. Przy montażu poziomym płaszcz chłodzący jest zawsze konieczny. Aby umożliwić chłodzenie, przetwornica częstotliwości powinna być zamontowana bezpośrednio na rurociągu poza przetłaczanym medium (w sposób uniemożliwiający zalanie)! Do tłoczenia wody ze studni głębinowych przy maksymalnej głębokości zanurzenia 150 m i max. zawartości piasku 50 g/m³.
Zakres dostawy - Hydraulika razem z silnikiem gotowe do instalacji - Przetwornica częstotliwości - Kabel zasilający z atestem do wody użytkowej - Instrukcja montażu i obsługi
- Dane eksploatacyjne - -
- Jednostka
Przyłącze po stronie tłocznej - - Rp 1
Maks. ciśnienie robocze - p - - 40,0 bar
Maks. zawartość piasku - - 50 g/m³
Stopień ochrony silnika - - IP58
Maks. głębokość zanurzenia - - 150 m
Min. temperatura przetłaczanej cieczy - T - min - - 3 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 35 °C
Masa netto ok. - m - - 5 kg
- Dane silnika
Przyłącze sieciowe - - 1~230 V, 50/60 Hz
Znamionowa moc silnika - P - 2 - - 0,9 kW
Znamionowa prędkość obrotowa - n - - 8400 1/min
Prąd znamionowy - I - N - - 10,4 A
Rodzaj załączania - - Bezpośrednio online (DOL)
Maks. częstotliwość załączania - t - - 30 1/h
Średnica silnika - DM - - 76 mm
Min. prędkość przepływu na silniku - m/s - - 0,08 m/s
- Przewód
Długość kabla zasilającego - - 1,8 m
Przekrój przewodu - - 4G1,5 mm²
- Materiały
Korpus pompy - - Stal nierdzewna
Materiał silnika - - Stal nierdzewna
Wał - - Stal nierdzewna
Wirnik - - PC
- Informacje na temat umiejscowienia zamówień
Masa netto ok. - m - - 5 kg
Produkt - - Wilo
Nazwa produktu - - Sub TWU 3.03-05-HS-ECP-B
Numer artykułu - - 6079400
-
