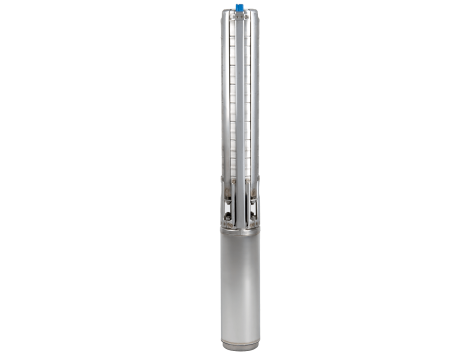

Opis produktu
- Całkowicie zanurzona, wielostopniowa pompa głębinowa do tłoczenia wody użytkowej (certyfikat ACS), z promieniowymi lub półosiowymi wirnikami o budowie segmentowej, do montażu pionowego i poziomego, z wbudowanym zaworem zwrotnym. Odporny na korozję silnik prądu zmiennego lub indukcyjny trójfazowy do rozruchu bezpośredniego, napełniony mieszaniną wody i glikolu. Hermetycznie zalany silnik z uzwojeniem emaliowanym, impregnowany żywicą, z łożyskami samosmarującymi. Silnik chłodzony jest przez przetłaczane medium. Dlatego podczas pracy urządzenie musi być zawsze zanurzone. Przestrzegać wartości granicznych max. temperatury przetłaczanej cieczy i minimalnej prędkości przepływu. Montaż pionowy jest opcjonalnie możliwy z płaszczem chłodzącym lub bez niego. Przy montażu poziomym płaszcz chłodzący jest zawsze konieczny. - Zakres dostawy: - - Pompa zatapialna z kablem zasilającym i certyfikatem ACS. - Wersja na prąd zmienny ze skrzynką łączeniową z kondensatorem, termicznym zabezpieczeniem silnika oraz włącznikiem/wyłącznikiem. - Instrukcja montażu i obsługi.
- Dane eksploatacyjne - -
Wysokość podnoszenia maks. - H - max - - 142,4 m
- Jednostka
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.7
Przyłącze po stronie tłocznej - - Rp 1¼
Maks. ciśnienie robocze - p - - 40,0 bar
Maks. zawartość piasku - - 50 g/m³
Stopień ochrony silnika - - IP68
Maks. głębokość zanurzenia - - 350 m
Min. temperatura przetłaczanej cieczy - T - min - - 3 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 30 °C
Masa netto ok. - m - - 15,8 kg
Max. średnica - D - max - - 98 mm
- Dane silnika
Konstrukcja silnika - - Silnik zatapialny
Przyłącze sieciowe - - 3~400 V, 50 Hz
Znamionowa moc silnika - P - 2 - - 1,5 kW
Znamionowa prędkość obrotowa - n - - 2843 1/min
Prąd znamionowy - I - N - - 3,85 A
Rodzaj załączania - - Bezpośrednio online (DOL)
Maks. częstotliwość załączania - t - - 20 1/h
Średnica silnika - DM - - 95 mm
Min. prędkość przepływu na silniku - m/s - - 0,08 m/s
- Przewód
Długość kabla zasilającego - - 1,5 m
Przekrój przewodu - - 3x1,5+1G1,5 mm²
- Materiały
Korpus pompy - - Stal nierdzewna
Materiał silnika - - Stal nierdzewna
Wał - - Stal nierdzewna
Wirnik - - Stal nierdzewna
- Informacje na temat umiejscowienia zamówień
Masa netto ok. - m - - 15,8 kg
Produkt - - Wilo
Nazwa produktu - - Sub TWI 4.03-22-D (3~400 V, 50 Hz)
Numer artykułu - - 6091340
-
