Opis produktu

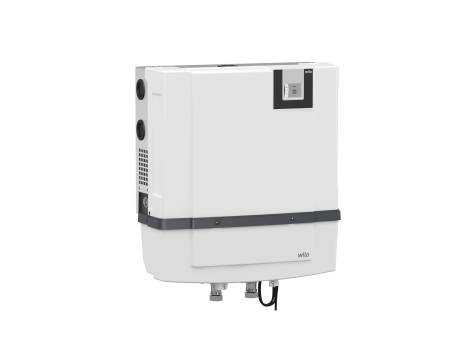

- Wilo-RAIN3 to urządzenie do wykorzystania wody deszczowej umożliwiający oszczędność wody użytkowej podczas zaopatrzenia w wodę urządzeń takich jak np. spłuczki toaletowe czy systemy nawadniania ogrodu. Instalacja lub wymiana jest prostsza i szybsza dzięki zwartej, znormalizowanej konstrukcji zgodnej z normami EN 1717 i DIN 1989 oraz licznym opcjom podłączenia hydraulicznego. Ponadto komfortową i niezawodną obsługę zapewnia intuicyjny interfejs dotykowego panelu obsługi w połączeniu z licznymi inteligentnymi funkcjami, takimi jak programy do samoczynnego zabezpieczenia.
Szczegóły / zalety produktu - Łatwa instalacja dzięki systemowi gotowemu do podłączenia i kompaktowej konstrukcji oraz różnych opcji przyłączy hydraulicznych - Wysoki komfort obsługi i łatwość ustawienia dzięki niepowtarzalnej kombinacji intuicyjnej obsługi panelem LCD i różnym, przydatnym funkcjom regulacji - Wysoka niezawodność dzięki zintegrowanym programom samoczynnego zabezpieczenia - Zapewnienie higieny dzięki zabezpieczeniu przed przepływem zwrotnym i zbiornikowi wody uzupełniającej wg norm DIN 1989 i EN 1717 - Cicha praca w przypadku instalacji blisko pomieszczeń mieszkalnych - Wysoka wygoda użytkowania dzięki aktualizacjom sterownika poprzez wi-fi za pośrednictwem serwisu Wilo
- Wyposażenie / funkcje - - Gotowy do podłączenia moduł o zwartej konstrukcji złożony z następujących elementów: - - Samozasysająca pompa wirowa HiMulti 3 P, zamontowana na ramie głównej z amortyzatorem drgań - Zbiornik wody uzupełniającej 11 l do uzupełniania świeżą wodą z zaworem pływakowym - Zawór 3-drogowy - Pokrywa z przodu i z tyłu - Przyłącze po stronie tłocznej, wąż G 1” - Przyłącze po stronie ssawnej, wąż G 1” - Przyłącze do miejskiej sieci zaopatrzenia w wodę G ¾”, maks. 6 bar - Przewód zasilający o długości 3 m i wtyczka - Czujnik poziomu napełnienia 4…20 mA z przewodem o długości 20 m do kontroli poziomu deszczówki w zbiorniku - Czujnik ciśnienia 4…20 mA - Zamontowany w zbiorniku wody uzupełniającej czujnik przelewowy - Alarm akustyczny - Styk bezpotencjałowy dostępny dla opcjonalnego zewnętrznego alarmu lub sygnalizacji awarii - Elektroniczne urządzenie sterujące z kolorowym ekranem dotykowym LCD
- Obsługa / wskazania - Wskazania na kolorowym ekranie dotykowym LCD - Wskazanie ciągłe poziomu napełnienia cysterny, ciśnienia roboczego i trybu (automatycznie – ręcznie), trybu zasilania (woda deszczowa – woda wodociągowa) - Protokół 10 ostatnich usterek
- Sterowanie - - W pełni automatyczna regulacja następujących elementów: - - Samozasysająca pompa wirowa HiMulti 3 P - Konfigurowalne ciśnienie załączenia - Tryby pracy systemów (ręczne lub automatyczne) - Zawór 3-drogowy przełączania między pracą dla deszczówki i miejskiej sieci wodociągowej - Kontrola poziomu napełnienia cysterny - Wykrywanie przelewu zbiornika wody uzupełniającej - Zabezpieczenie przed suchobiegiem pompy - Wsparcie samozasysania - Automatyczna okresowa wymiana wody w zbiorniku wody uzupełniającej (możliwość konfiguracji cyklu) - Sygnalizacja pracy i awarii - Opcjonalny zewnętrzny alarm lub sygnalizacja awarii - Opcjonalna pompa zatapialna (pompa do cystern)
- Kontrola - Poziom napełnienia zbiornika deszczówką za pomocą czujnika poziomu napełnienia 4…20 m - Aktualne ciśnienie zasilania - Zabezpieczenie przed suchobiegiem pompy - Kontrola ciągłości przewodów czujników - Zabezpieczenie napięcia zasilania pompy za pomocą bezpiecznika - Zabezpieczenie przed przelaniem zbiornika wody uzupełniającej
- Interfejsy - Przekaźnik dla opcjonalnej pompy zatapialnej - Dostępny styk bezpotencjałowy dla zewnętrznego alarmu lub sygnalizacji awarii do BMS - Styk bezpotencjałowy dla czujnika wykrywania przelewu lub spiętrzenia
- Dodatkowe przyłącza elektryczne na urządzeniu regulacyjnym - - Sterowanie opcjonalnymi urządzeniami albo komunikacja: - - Przyłącze pompy do cystern: - W razie ewentualnych problemów z zasysaniem z powodu przekroczenia maksymalnej wysokości ssania pompy nadrzędnej (np. cysterna zbyt głęboka albo rura zbyt długa) należy podłączyć pompę do cystern (pompa zatapialna, 230 V, maks. 3 A) do urządzenia regulacyjnego. Pompy potrzebne w takim przypadku są dostępne w Wilo. W tym celu należy skontaktować się ze specjalistą. - styk bezpotencjałowy jako sygnalizacja awarii - Czujnik wykrywania przelewu lub spiętrzenia
- Materiały
Korpus pompy - - PA6T/6I-GF40
Wał - - Stal nierdzewna
Wirnik - - PPE/PS-GF30
- Dane eksploatacyjne - -
Min. temperatura przetłaczanej cieczy - T - min - - 3 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 30 °C
Maks. ciśnienie robocze - p - - 8,0 bar
Maks. temperatura otoczenia - T - max - - 40 °C
- Dane silnika
Przyłącze sieciowe - - 1~230 V, 50 Hz
Znamionowa prędkość obrotowa - n - - 2900 1/min
Prąd znamionowy - I - N - - 3,2 A
Stopień ochrony silnika - - X4
Klasa izolacji - - F
- Wymiary montażowe
Przyłącze przelewowe - - Ø19-PN0
Przyłącze po stronie ssawnej - - G 1
Przyłącze po stronie tłocznej - - G 1
- Informacje na temat umiejscowienia zamówień
Masa netto ok. - m - - 25,9 kg
Produkt - - Wilo
Nazwa produktu - - RAIN3-25 EM
Numer artykułu - - 2551472
-
Szczegóły / zalety produktu - Łatwa instalacja dzięki systemowi gotowemu do podłączenia i kompaktowej konstrukcji oraz różnych opcji przyłączy hydraulicznych - Wysoki komfort obsługi i łatwość ustawienia dzięki niepowtarzalnej kombinacji intuicyjnej obsługi panelem LCD i różnym, przydatnym funkcjom regulacji - Wysoka niezawodność dzięki zintegrowanym programom samoczynnego zabezpieczenia - Zapewnienie higieny dzięki zabezpieczeniu przed przepływem zwrotnym i zbiornikowi wody uzupełniającej wg norm DIN 1989 i EN 1717 - Cicha praca w przypadku instalacji blisko pomieszczeń mieszkalnych - Wysoka wygoda użytkowania dzięki aktualizacjom sterownika poprzez wi-fi za pośrednictwem serwisu Wilo
- Wyposażenie / funkcje - - Gotowy do podłączenia moduł o zwartej konstrukcji złożony z następujących elementów: - - Samozasysająca pompa wirowa HiMulti 3 P, zamontowana na ramie głównej z amortyzatorem drgań - Zbiornik wody uzupełniającej 11 l do uzupełniania świeżą wodą z zaworem pływakowym - Zawór 3-drogowy - Pokrywa z przodu i z tyłu - Przyłącze po stronie tłocznej, wąż G 1” - Przyłącze po stronie ssawnej, wąż G 1” - Przyłącze do miejskiej sieci zaopatrzenia w wodę G ¾”, maks. 6 bar - Przewód zasilający o długości 3 m i wtyczka - Czujnik poziomu napełnienia 4…20 mA z przewodem o długości 20 m do kontroli poziomu deszczówki w zbiorniku - Czujnik ciśnienia 4…20 mA - Zamontowany w zbiorniku wody uzupełniającej czujnik przelewowy - Alarm akustyczny - Styk bezpotencjałowy dostępny dla opcjonalnego zewnętrznego alarmu lub sygnalizacji awarii - Elektroniczne urządzenie sterujące z kolorowym ekranem dotykowym LCD
- Obsługa / wskazania - Wskazania na kolorowym ekranie dotykowym LCD - Wskazanie ciągłe poziomu napełnienia cysterny, ciśnienia roboczego i trybu (automatycznie – ręcznie), trybu zasilania (woda deszczowa – woda wodociągowa) - Protokół 10 ostatnich usterek
- Sterowanie - - W pełni automatyczna regulacja następujących elementów: - - Samozasysająca pompa wirowa HiMulti 3 P - Konfigurowalne ciśnienie załączenia - Tryby pracy systemów (ręczne lub automatyczne) - Zawór 3-drogowy przełączania między pracą dla deszczówki i miejskiej sieci wodociągowej - Kontrola poziomu napełnienia cysterny - Wykrywanie przelewu zbiornika wody uzupełniającej - Zabezpieczenie przed suchobiegiem pompy - Wsparcie samozasysania - Automatyczna okresowa wymiana wody w zbiorniku wody uzupełniającej (możliwość konfiguracji cyklu) - Sygnalizacja pracy i awarii - Opcjonalny zewnętrzny alarm lub sygnalizacja awarii - Opcjonalna pompa zatapialna (pompa do cystern)
- Kontrola - Poziom napełnienia zbiornika deszczówką za pomocą czujnika poziomu napełnienia 4…20 m - Aktualne ciśnienie zasilania - Zabezpieczenie przed suchobiegiem pompy - Kontrola ciągłości przewodów czujników - Zabezpieczenie napięcia zasilania pompy za pomocą bezpiecznika - Zabezpieczenie przed przelaniem zbiornika wody uzupełniającej
- Interfejsy - Przekaźnik dla opcjonalnej pompy zatapialnej - Dostępny styk bezpotencjałowy dla zewnętrznego alarmu lub sygnalizacji awarii do BMS - Styk bezpotencjałowy dla czujnika wykrywania przelewu lub spiętrzenia
- Dodatkowe przyłącza elektryczne na urządzeniu regulacyjnym - - Sterowanie opcjonalnymi urządzeniami albo komunikacja: - - Przyłącze pompy do cystern: - W razie ewentualnych problemów z zasysaniem z powodu przekroczenia maksymalnej wysokości ssania pompy nadrzędnej (np. cysterna zbyt głęboka albo rura zbyt długa) należy podłączyć pompę do cystern (pompa zatapialna, 230 V, maks. 3 A) do urządzenia regulacyjnego. Pompy potrzebne w takim przypadku są dostępne w Wilo. W tym celu należy skontaktować się ze specjalistą. - styk bezpotencjałowy jako sygnalizacja awarii - Czujnik wykrywania przelewu lub spiętrzenia
- Materiały
Korpus pompy - - PA6T/6I-GF40
Wał - - Stal nierdzewna
Wirnik - - PPE/PS-GF30
- Dane eksploatacyjne - -
Min. temperatura przetłaczanej cieczy - T - min - - 3 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 30 °C
Maks. ciśnienie robocze - p - - 8,0 bar
Maks. temperatura otoczenia - T - max - - 40 °C
- Dane silnika
Przyłącze sieciowe - - 1~230 V, 50 Hz
Znamionowa prędkość obrotowa - n - - 2900 1/min
Prąd znamionowy - I - N - - 3,2 A
Stopień ochrony silnika - - X4
Klasa izolacji - - F
- Wymiary montażowe
Przyłącze przelewowe - - Ø19-PN0
Przyłącze po stronie ssawnej - - G 1
Przyłącze po stronie tłocznej - - G 1
- Informacje na temat umiejscowienia zamówień
Masa netto ok. - m - - 25,9 kg
Produkt - - Wilo
Nazwa produktu - - RAIN3-25 EM
Numer artykułu - - 2551472
-
