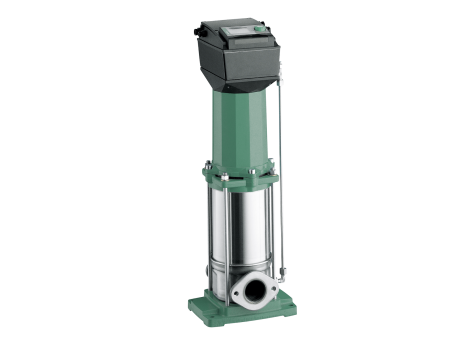

Opis produktu
- Wielostopniowa, normalnie zasysająca, pionowa, wysokociśnieniowa pompa wirowa o konstrukcji Inline z bezdławnicowym silnikiem indukcyjnym trójfazowym i zintegrowaną przetwornicą częstotliwości. - Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości obrotowej.
Rodzaje regulacji - Tryb 1: Ręczna regulacja obrotów za pomocą pokręteł - Tryb 2: Regulacja ciśnienia możliwa poprzez sygnał czujnika od 4 do 20 mA lub 0-10 V lub inny rodzaj regulacji (temperatura, przepływ itp.), ustawienie wartości zadanej za pomocą pokrętła lub za pomocą sygnału z zewnątrz 0-10 V lub 4-20 mA - Tryb 3: Regulacja obrotów za pomocą sygnału zewnętrznego 0 do 20 mA lub 0-10 V
Odporne na zwarcie wyjście napięcia +24 V z max. obciążeniem styku wyn. 50 mA znajduje się w module elektronicznym. Moduł posiada styki bezpotencjałowe do zbiorczej sygnalizacji awarii SSM i zbiorczej sygnalizacji pracy SBM, styki bezpotencjałowe do zewnętrznego trybu Wł./Wył. oraz zintegrowane zabezpieczenie silnika z funkcją wykrywania brakującej fazy, wykrywanie suchobiegu oraz wskaźnik kodu błędu na wyświetlaczu. Gniazdo IF-Modułów Wilo PLR, LON do połączenia z automatyką budynku na wyposażeniu. - Pompa o kompaktowej konstrukcji z możliwością samoczynnego odpowietrzania, z wałem przelotowym silnik-pompa oraz łożyskami po stronie silnika. Wszystkie części hydrauliczne mające styczność z medium ze stali nierdzewnej. Podłączenie za pomocą kołnierzy owalnych. - Pompa jest przeznaczona do rozdziału wody i podwyższania ciśnienia.
Cechy szczególne/zalety produktu - Technologia bezdławnicowa - Niemal bezgłośna praca (urządzenie nawet o 20 dB [A] cichsze niż konwencjonalne pompy) - Zwarta konstrukcja o niewielkich wymogach przestrzennych - Nie wymaga prawie żadnych czynności konserwacyjnych dzięki konstrukcji bez uszczelnień mechanicznych
- Zakres dostawy - Wielostopniowa wysokociśnieniowa pompa wirowa Wilo-Multivert MVISE - Instrukcja montażu i obsługi - Przeciwkołnierze z żeliwa szarego i odpowiednie śruby, nakrętki i uszczelki
- Zalecenia dotyczące projektowania - Wtykowe IF-Moduły w ramach opcji - Czujniki są dostępne w ramach wyposażenia dodatkowego
Dane eksploatacyjne - -
- Dane produktu
Min. temperatura przetłaczanej cieczy - T - min - - -15 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 50 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Ciśnienie na dopływie - - 10 bar
- Dane silnika
Kompatybilność elektromagnetyczna - - EN 61000-6-1, -2, -3, -4
Przyłącze sieciowe - - 3~400 V, 50/60 Hz
Tolerancja napięcia - - ±10 %
Znamionowa moc silnika - P - 2 - - 2 kW
Prąd znamionowy - I - N - - 6,5 A
Prędkość obrotowa min. - n - min - - 1000 1/min
Prędkość obrotowa maks. - n - max - - 2900 1/min
Klasa izolacji - - F
Stopień ochrony - - IP44
- Materiały
Korpus pompy - - Stal nierdzewna
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Materiał uszczelnienia - - EPDM
- Wymiary montażowe
Przyłącze po stronie ssawnej - - G 1¼
Przyłącze po stronie tłocznej - - G 1¼
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Multivert MVISE 410-3G
Masa netto ok. - m - - 35 kg
Numer artykułu - - 4225626
-
