Opis produktu

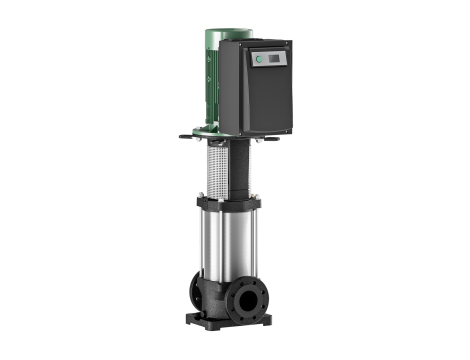

- Wysokosprawna, wysokociśnieniowa pompa wirowa w wersji pionowej, z przyłączami Inline, silnikiem IEC o klasie sprawności IE5 oraz zintegrowaną, chłodzoną powietrzem przetwornicą częstotliwości. Wbudowana przetwornica częstotliwości umożliwia zmienną prędkość obrotową oraz regulację ciśnienia i PID.
Rodzaje regulacji - - Regulacja prędkości obrotowej: Ręcznie za pomocą zielonego pokrętła lub sygnału z zewnątrz - - Stałe lub zmienne ciśnienie: Regulacja ciśnienia poprzez czujnik, ustawienie wartości zadanej za pomocą zielonego przycisku lub sygnału z zewnątrz - Regulator PID: inne stałe zmienne kontrolne (temperatura, przepływ objętościowy, ciśnienie....) z czujnikiem, regulacja wartości zadanej za pomocą zielonego przycisku oraz sygnałów zewnętrznych
Moduł elektroniczny zapewnia różne funkcje zabezpieczające włącznie z zabezpieczeniem przeciążeniowym, zabezpieczeniem przed suchobiegiem, przed zbyt niskim napięciem w sieci albo przepięciem, przed wysoką temperaturą otoczenia, zanikiem fazy, blokadą pompy i zwarciem. Komunikaty o awarii są podawane na wyświetlaczu. - Wejście: - - In1: Wejście, sygnał czujnika 4 – 20 mA, 0 – 10 V, 0 – 20 mA lub 2 – 10 V - In2: Wejście, wartość zadana 0 – 20 mA, 0 – 10 V, 4 – 20 mA lub 2 – 10 V
Wyjście: - - Wyjście napięcia +24 V z maks. obciążeniem styku 60 mA - Bezpotencjałowa zbiorcza sygnalizacja pracy i awarii - Tryb zewn. WŁ./WYŁ. - Gniazdo IF-Modułów Wilo Modbus, BACnet, CAN, PLR, LON do połączenia z automatyką budynku
Podłączenie wału pompy i wału silnika jest realizowane przez złączkę zaciskową. Oddzielne łożysko kulkowe latarni zapewnia optymalne przyjęcie sił poosiowych. Specjalne, trwale przymocowane osie podnoszące umożliwiają łatwy montaż pompy. - Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia w przemysłowych instalacjach cyrkulacyjnych, instalacjach wody procesowej i w obiegach wody chłodzącej, w systemach przeciwpożarowych, w myjniach i nawadnianiu. Można ją również stosować w myjniach oraz do nawadniania.
Cechy szczególne/zalety produktu - Prosta obsługa i nastawa za pomocą zielonego pokrętła i wyświetlacza - Hydraulika z optymalizacją sprawności - Odporne na korozję wirniki i kierownice przepływowe oraz obudowy stopni - Hydraulika zoptymalizowana pod kątem przepływu i odgazowania
- Zakres dostawy - Wysokociśnieniowa pompa wirowa Wilo-Multivert MVIE - Instrukcja montażu i obsługi
- Wskazówki dotyczące konstrukcji - Opcjonalne, podłączane IF-Moduły - Czujniki są dostępne w ramach wyposażenia dodatkowego.
- Dane eksploatacyjne - -
- Dane produktu
Min. temperatura przetłaczanej cieczy - T - min - - -15 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 120 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 25 bar
Ciśnienie na dopływie - - 10 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Dane silnika
Kompatybilność elektromagnetyczna - - EN 61000-6-1, -2, -3, -4
Przyłącze sieciowe - - - 3~380 V, 50/60 Hz - 3~400 V, 50/60 Hz - 3~480 V, 50/60 Hz
- Znamionowa moc silnika - P - 2 - - 11 kW
Klasa sprawności energetycznej silnika - - IE5
Prąd znamionowy - I - N - - 19,6 A
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - Żeliwo szare
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - BQ1EGG
Materiał uszczelnienia - - EPDM
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 100
Przyłącze po stronie tłocznej - - DN 100
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Multivert MVIE9501-3 (3~, PN25, EPDM)
Masa netto ok. - m - - 162 kg
Numer artykułu - - 4256776
-
