Opis produktu

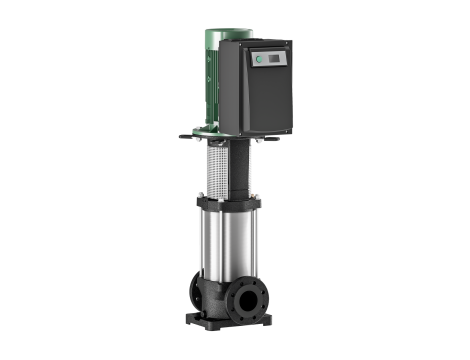

- Normalnie zasysająca, pionowa, wysokociśnieniowa pompa wirowa o konstrukcji Inline z wbudowaną przetwornicą częstotliwości chłodzoną powietrzem. Zabudowana przetwornica częstotliwości umożliwia zmienną prędkość obrotową oraz regulację ciśnieniową i kontroler PID.
Rodzaje regulacji - „Regulacja prędkości obrotowej”: Ręcznie za pomocą zielonego pokrętła lub sygnału z zewnątrz - Stałe lub zmienne ciśnienie: Regulacja ciśnienia poprzez czujnik, ustawienie wartości zadanej za pomocą zielonego przycisku lub sygnału z zewnątrz - Regulator PID: inne stałe zmienne kontrolne (temperatura, przepływ objętościowy, ciśnienie....) z czujnikiem, regulacja wartości zadanej za pomocą zielonego przycisku oraz sygnałów zewnętrznych
Moduł elektroniczny zapewnia różne funkcje zabezpieczające włącznie z zabezpieczeniem przeciążeniowym, zabezpieczeniem przed suchobiegiem, przed zbyt niskim napięciem w sieci albo przepięciem, przed wysoką temperaturą otoczenia, zanikiem fazy, blokadą pompy i zwarciem. Komunikaty o awarii są podawane na wyświetlaczu. - Wejście: - - In1: Wejście, sygnał czujnika 4 – 20 mA, 0 – 10 V, 0 – 20 mA lub 2 – 10 V - In2: Wejście, wartość zadana 0 – 20 mA, 0 – 10 V, 4 – 20 mA lub 2 – 10 V
Wyjście: - - Wyjście napięcia +24 V z maks. obciążeniem styku 60 mA - Bezpotencjałowa zbiorcza sygnalizacja pracy i awarii - Tryb zewn. WŁ./WYŁ. Komunikacja na podczerwień - Gniazdo IF-Modułów Wilo Modbus, BACnet, CAN, PLR, LON do połączenia z automatyką budynku
Podłączenie wału pompy i wału silnika jest realizowane przez złączkę zaciskową. Oddzielne łożysko kulkowe latarni zapewnia optymalne przyjęcie sił poosiowych. - Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia w przemysłowych instalacjach cyrkulacyjnych, instalacjach wody procesowej i w obiegach wody chłodzącej, w systemach przeciwpożarowych, w myjniach i nawadnianiu. Można ją również stosować w myjniach oraz do nawadniania.
Cechy szczególne/zalety produktu - Odporne na korozję wirniki i kierownice przepływowe oraz obudowy stopni
- Zakres dostawy - Wysokociśnieniowa pompa wirowa Wilo-Multivert MVIE - Instrukcja montażu i obsługi
- Wskazówki dotyczące konstrukcji - Przeciwkołnierze okrągłe są dostępne w ramach wyposażenia dodatkowego - Opcjonalne, wkładane IF-Moduły - Czujniki są dostępne w ramach wyposażenia dodatkowego. - Zestawy obejść są dostępne w ramach wyposażenia dodatkowego.
- Dane eksploatacyjne - -
- Dane produktu
Min. temperatura przetłaczanej cieczy - T - min - - -15 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 120 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Ciśnienie na dopływie - - 10 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Dane silnika
Kompatybilność elektromagnetyczna - - EN 61000-6-1, -2, -3, -4
Przyłącze sieciowe - - - 3~380 V, 50/60 Hz - 3~400 V, 50/60 Hz - 3~440 V, 50/60 Hz - 3~460 V, 50/60 Hz - 3~480 V, 50/60 Hz
- Tolerancja napięcia - - 400/50:+/-10%, 380/60:+/-10%, 460/60:+/-10%
Znamionowa moc silnika - P - 2 - - 7,5 kW
Klasa sprawności energetycznej silnika - - IE4
Prąd znamionowy - I - N - - 5,6 A
Prędkość obrotowa min. - n - min - - 1005 1/min
Prędkość obrotowa maks. - n - max - - 2965 1/min
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - Żeliwo szare
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - U3BE3GG
Materiał uszczelnienia - - EPDM
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 100
Przyłącze po stronie tłocznej - - DN 100
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Multivert MVIE 7002/2 (3~380/400/460 V, EPDM, )
Masa netto ok. - m - - 141,9 kg
Numer artykułu - - 4122318
-
