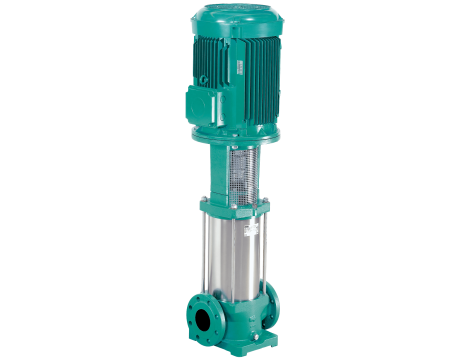

Opis produktu
- Normalnie zasysająca, wysokociśnieniowa pompa wirowa o konstrukcji Inline - Podłączenie wału pompy i wału silnika IEC odpowiadającego normom jest realizowane przez złączkę zaciskową. Oddzielne łożysko toczne latarni zapewnia optymalne przyjęcie sił poosiowych. Łożyska pośrednie w układzie hydraulicznym gwarantują długą żywotność. - Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia w przemysłowych instalacjach cyrkulacyjnych, instalacjach wody procesowej i w obiegach wody chłodzącej, w systemach przeciwpożarowych, w myjniach i nawadnianiu. Można ją również stosować jako element systemu przeciwpożarowego, w myjniach, a także do nawadniania.
Cechy szczególne/zalety produktu - Odporne na korozję wirniki i kierownice przepływowe oraz obudowy stopni
- Zakres dostawy - Wysokociśnieniowa pompa wirowa Wilo-Multivert MVI - Instrukcja montażu i obsługi
- Wskazówki dotyczące konstrukcji - Zabezpieczenie silnika na zapytanie lub zapewnione przez Użytkownika. - Sprzęgło demontowalne (przy wartości ≥ 15 kW) umożliwia wymianę uszczelnienia mechanicznego bez konieczności demontażu silnika - Przeciwkołnierze są dostępne w ramach wyposażenia dodatkowego. - Zestawy obejść są dostępne w ramach wyposażenia dodatkowego.
- Dane eksploatacyjne - -
- Dane produktu
Min. temperatura przetłaczanej cieczy - T - min - - -15 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 120 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Ciśnienie na dopływie - - 10 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Dane silnika
Przyłącze sieciowe - - 3~400 V, 50 Hz
Tolerancja napięcia - - ±10 %
Znamionowa moc silnika - P - 2 - - 7,5 kW
Klasa sprawności energetycznej silnika - - IE3
Prąd znamionowy - I - N - - 13,7 A
Znamionowa prędkość obrotowa - n - - 2905 1/min
Współczynnik mocy - cos φ - - 0.88
Sprawność silnika ηm 50 % - η - M - 50% - - 89,8 %
Sprawność silnika ηm 75 % - η - M - 75% - - 90,5 %
Sprawność silnika ηm 100 % - η - M - 100% - - 90,1 %
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - Żeliwo szare
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - U3BE3GG
Materiał uszczelnienia - - EPDM
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 100
Przyłącze po stronie tłocznej - - DN 100
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Multivert MVI 9501/1 (3~400V, EPDM, PN 16)
Masa netto ok. - m - - 111 kg
Numer artykułu - - 4082533
-
