Opis produktu

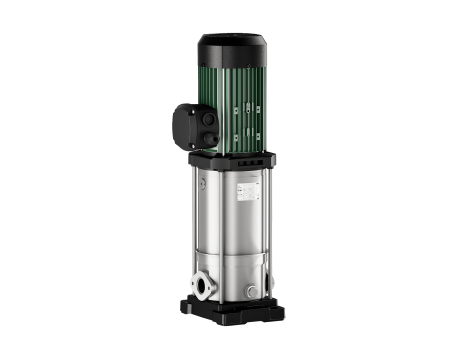

- Normalnie zasysająca, pionowa wysokociśnieniowa pompa wirowa o konstrukcji Inline. - Pompa o kompaktowej konstrukcji z wałem przelotowym silnik-pompa i niezależnym od kierunku obrotów uszczelnieniem mechanicznym. Komory stopni, wirniki i kierownice przepływowe ze stali nierdzewnej. Płyta podstawy pompy z żeliwa z powłoką kataforetyczną z połączeniem kołnierzowym owalnym. - Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia, zarówno w przemysłowych systemach cyrkulacyjnych, jak i w obiegach wody procesowej i zamkniętych obiegach chłodzenia. Można ją stosować również w systemach przeciwpożarowych, myjniach, do nawadniania oraz podczas korzystania z wody deszczowej.
Cechy szczególne/zalety produktu - Przystosowany do zastosowania z wodą użytkową i specjalnych zastosowań dzięki konstrukcji ze stali szlachetnej - Oszczędzająca miejsca, kompaktowa i wytrzymała konstrukcja pompy - Nadaje się do stosowania w temperaturach otoczenia do 50°C i do rozszerzonego obszaru zastosowań, szczególnie do integracji systemów
- Zakres dostawy - Wielostopniowa pionowa pompa Wilo-Medana CV1-L - Przeciwkołnierze owalne ze stali nierdzewnej Rp 1 do Rp 2" z przynależnymi śrubami, nakrętkami i uszczelkami - Instrukcja montażu i obsługi
- Konstrukcja - Pompa o konstrukcji Inline z przelotowym wałem silnika / pompy - Hydraulika pompy i korpus pompy z 1.4301 (AISI 304) - Wirniki pompy, komora stopniowa, wał i korpus pompy ze stali nierdzewnej 1.4404 (AISI316L) na zapytanie. Korpus pompy z 1.4404 (AISI316L) dostępny tylko z kołnierzem okrągłym DIN - Z połączeniem kołnierzowym owalnym - Kołnierz okrągły DIN lub przyłącze Victaulic dostępne na zapytanie - Silnik prądu przemiennego lub indukcyjny trójfazowy - Zabezpieczenie silnika jest opcjonalnie dostępne dla silnika 3~. Ta opcja jest wymagana w przypadku korzystania z zewnętrznej przetwornicy częstotliwości - Silnik prądu przemiennego, wyposażony w kondensator, ze zintegrowanym termicznym zabezpieczeniem silnika (wraz z automatycznym, ponownym włączaniem) - Dopuszczenie do stosowania z wodą użytkową dla pomp na wszystkie części ze stali nierdzewnej, które mają kontakt z medium (wersja EPDM) - Zestawy obejść są dostępne w ramach wyposażenia dodatkowego
- Dane eksploatacyjne - -
- Dane produktu
Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 120 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Ciśnienie na dopływie - - 6 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.7
- Dane silnika
Przyłącze sieciowe - - 3~400 V, 50 Hz
Tolerancja napięcia - - ±10 %
Znamionowa moc silnika - P - 2 - - 1,1 kW
Klasa sprawności energetycznej silnika - - IE3
Prąd znamionowy - I - N - - 2,7 A
Znamionowa prędkość obrotowa - n - - 2900 1/min
Sprawność silnika ηm 50 % - η - M - 50% - - 80,7 %
Sprawność silnika ηm 75 % - η - M - 75% - - 82,8 %
Sprawność silnika ηm 100 % - η - M - 100% - - 82,7 %
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - Stal nierdzewna
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - BQ1EGG
Materiał uszczelnienia - - EPDM
- Wymiary montażowe
Przyłącze po stronie ssawnej - - G 1
Przyłącze po stronie tłocznej - - G 1
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Medana CV1-L.209-1/E/E/16O
Masa netto ok. - m - - 21,3 kg
Numer artykułu - - 4240470
-
