Opis produktu

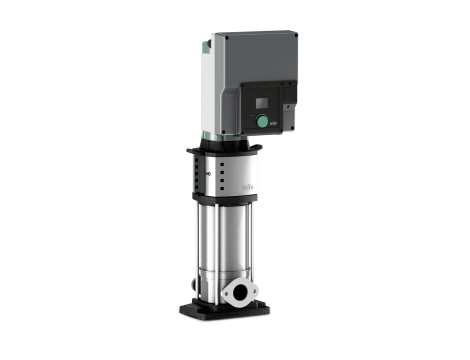

- Wysokosprawna, normalnie zasysająca wysokociśnieniowa pompa wirowa o konstrukcji pionowej z przyłączami Inline, wyposażona w regulowany elektronicznie silnik EC o klasie sprawności energetycznej IE5 wg IEC 60034-30-2. - Podłączenie wału pompy i wału silnika jest realizowane przez złączkę zaciskową. Oddzielne łożysko kulkowe latarni zapewnia optymalne przyjęcie sił poosiowych. Specjalne, trwale przymocowane osie podnoszące umożliwiają łatwy montaż pompy. - Pompa jest przeznaczona do zaopatrzenia w wodę, rozdziału wody i podwyższania ciśnienia w przemysłowych instalacjach cyrkulacyjnych, wodach procesowych i w zamkniętych obiegach wody chłodzącej oraz zastosowaniach wody grzewczej. Może być również stosowana w myjniach i do nawadniania. - Rodzaje regulacji: - - Stała prędkość n-c: ręcznie zielonym pokrętłem lub za pomocą zewnętrznego sygnału - Stałe ciśnienie p-c, stała różnica ciśnień ∆p-c, zmienne ciśnienie p-v, zmienna różnica ciśnień ∆p-v: Regulacja ciśnienia czujnikiem, ustawieniem wartości zadanej zielonym pokrętłem lub za pomocą zewnętrznych sygnałów - Regulacja PID: inne stałe zmienne regulacji (temperatura, przepływ, ciśnienie...) czujnikiem, ustawieniem wartości zadanej zielonym pokrętłem lub za pomocą zewnętrznych sygnałów
Moduł elektroniczny zapewnia różne funkcje: - - Wykrywanie wartości granicznej maksymalnego ciśnienia - Wykrywanie wartości granicznej minimalnego ciśnienia - Wykrywanie suchobiegu za pomocą czujnika zasysającego - Test zerowego przepływu (obieg otwarty) - No-Flow Stop (obieg zamknięty) - Wykrywanie pracy na sucho - Obliczenie przepływu obrotowego za pomocą czujnika różnicy ciśnień - Okresowe uruchomienie pompy - Komunikaty o błędach i kody ostrzegawcze - Zabezpieczenie przed przeciążeniem - Gniazdo do modułów CIF Wilo PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) do podłączenia do automatyki budynku - Zielona dioda LED pokazuje status pompy - Niebieska dioda LED pokazuje, że pompa jest regulowana z zewnątrz za pomocą interfejsu - Blokada dostępu
Wejście analogowe: - - IN (AI 1): Wejście, sygnał czujnika 4–20 mA, 0–10 V, 0–20 mA lub 2–10 V - IN (AI 2): Wejście, wartość zadana 0–20 mA, 0–10 V, 4–20 mA lub 2–10 V
Wejście cyfrowe IN (DI 1): - - Ext. OFF - Wykrywanie suchobiegu przez wejście binarne
Zarządzanie pracą pomp podwójnych (dwie pompy pojedyncze) - - Praca główna/z rezerwą - Zamiana pomp praca główna/z rezerwą po 24 godzinach lub automatyczne przełączanie awaryjne - Połączenie kablowe przez Wilo Net
- Cechy szczególne/zalety produktu - Silnik EC IE5 i zintegrowana przetwornica częstotliwości w połączeniu z wysokosprawną hydrauliką Helix - Wyświetlacz LC 2”, technika zielonego pokrętła Wilo oraz soft button z funkcją powrotu. Przejrzyste menu pompy umożliwia komfortowe nastawianie pompy. - Analogowy i cyfrowy interfejs oraz moduł CIF - Inteligentna regulacja za pomocą różnych rodzajów regulacji włącznie z zintegrowanym zarządzaniem pracą pomp podwójnych - Hydraulika 2D/3D z optymalizacją sprawności, spawana laserowo i wysokosprawna (z optymalizacją przepływu obrotowego i odgazowania) - Wirniki, kierownice, obudowy stopnia z materiału odpornego na korozję - Hydraulika z optymalizacją przepływu obrotowego i odgazowania - Korpus pompy zoptymalizowany pod względem przepływu obrotowego i nadwyżki antykawitacyjnej - Konstrukcja gwarantująca prostą konserwację - Dopuszczenie do stosowania z wodą użytkową dla pomp na wszystkie części ze stali nierdzewnej, które mają kontakt z medium (wersja EPDM)
- Zakres dostawy - Wysokociśnieniowa pompa wirowa Helix2.0-VE - Instrukcja montażu i obsługi - Helix2.0-VE 2 – 16 (PN wersja 16 z kołnierzami owalnymi): Przeciwkołnierze ze stali nierdzewnej z przynależnymi śrubami, nakrętkami i uszczelkami
- Wskazówki dotyczące konstrukcji - Typoszereg Helix2.0-VE jest wyposażony, w zależności od wersji w przyjazne dla użytkownika uszczelnienie mechaniczne (X-Seal) o konstrukcji kasetowej oraz w uszczelkę seryjną dla łatwej konserwacji lub w seryjne uszczelnienie mechaniczne. - Okrągłe przeciwkołnierze z żeliwa szarego lub stali nierdzewnej, śruby, nakrętki i uszczelki dla pomp wersji PN 16 oraz PN 25 są dostępne jako wyposażenie dodatkowe. - Sprzęgło demontowalne umożliwia szybką i łatwą wymianę uszczelnienia mechanicznego bez wymontowania silnika (od 5,5 kW). - Opcjonalnie podłączane moduły CIF Wilo PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) do podłączenia do automatyki budynku - Opcjonalne przyłącze M12 RJ45 CIF Ethernet - Czujniki są dostępne w ramach wyposażenia dodatkowego: Zestaw różnicy ciśnień 4-20 mA i ciśnienia względnego 4–20 mA - Zestawy obejść są dostępne w ramach wyposażenia dodatkowego
- Dane eksploatacyjne - -
- Dane produktu
Min. temperatura przetłaczanej cieczy - T - min - - -30 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 120 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Ciśnienie na dopływie - - 10 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.7
- Dane silnika
Kompatybilność elektromagnetyczna - - EN 61000-6-1, -2, -3, -4
Przyłącze sieciowe - - 1~230 V, 50/60 Hz
Tolerancja napięcia - - 230/50-60:+10%/-20%
Znamionowa moc silnika - P - 2 - - 1,1 kW
Klasa sprawności energetycznej silnika - - IE5
Prąd znamionowy - I - N - - 5,5 A
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - Stal nierdzewna
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - BQ1EGG
Materiał uszczelnienia - - EPDM
- Wymiary montażowe
Przyłącze po stronie ssawnej - - G 1¼
Przyłącze po stronie tłocznej - - G 1¼
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Helix2.0-VE603-1/16/E/S/1
Masa netto ok. - m - - 29,4 kg
Numer artykułu - - 4254021
-
