Opis produktu

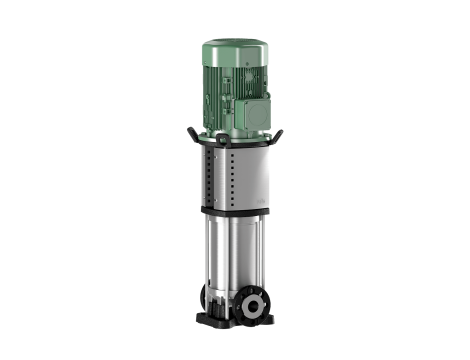

- Wysokociśnieniowa, pionowa pompa wirowa o najwyższej sprawności, z króćcami Inline - Normalnie zasysająca wysokociśnieniowa wirowa pompa odśrodkowa ma zwartą konstrukcję i jest łatwa w konserwacji. Podłączenie wału pompy i wału silnika IEC odpowiadającego normom jest realizowane przez złączkę zaciskową. - Oddzielne łożysko kulkowe latarni zapewnia optymalne przyjęcie sił poosiowych. Łożyska pośrednie w układzie hydraulicznym i wał odporny na korozję z tuleją ze stali nierdzewnej gwarantują długą żywotność. Specjalne, trwale przymocowane osie podnoszące umożliwiają łatwy montaż pompy. - Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia, zarówno w przemysłowych systemach cyrkulacyjnych, jak i w obiegach wody procesowej i zamkniętych obiegach chłodzenia. Można ją również stosować jako element systemu przeciwpożarowego, w myjniach, a także do nawadniania.
Cechy szczególne/zalety produktu - Zoptymalizowana sprawność, spawana laserowo i wysokowydajna hydraulika 2D/3D z przepływem i optymalizacją trybu odgazowania - Wirniki, kierownice, obudowy stopnia z materiału odpornego na korozję - Korpus pompy zoptymalizowany pod względem przepływu i wartości nadwyżki antykawitacyjnej - Przyjazna w konserwacji konstrukcja z wyjątkowo solidną osłoną sprzęgła - Dopuszczenie do stosowania z wodą użytkową dla pomp na wszystkie części ze stali nierdzewnej, które mają kontakt z medium (wersja EPDM)
- Zakres dostawy - Wysokociśnieniowa pompa wirowa Wilo-Helix V - Instrukcja montażu i obsługi - Wersja PN 16 z kołnierzem owalnym: Przeciwkołnierze ze stali nierdzewnej oraz przynależne śruby, nakrętki i uszczelki
- Wskazówki dotyczące konstrukcji - Zabezpieczenie silnika na prąd trójfazowy na zapytanie lub zapewnione przez Użytkownika - Silnik prądu przemiennego z zabudowanym termicznym zabezpieczeniem silnika i kondensatorem - Standardowe położenie skrzynki zaciskowej znajduje się na króćcu ssącym, może jednak w razie potrzeby zostać zmienione - Pompy typoszeregu Wilo-Helix V są wyposażone w przyjazne dla użytkownika uszczelnienie mechaniczne o konstrukcji kasetowej i seryjnie wyposażoną uszczelkę, co zapewnia łatwą konserwację - Sprzęgło demontowalne (przy wartości ≥ 7,5 kW) umożliwia wymianę uszczelnienia mechanicznego bez konieczności demontażu silnika - Elastyczny, dostępny w dwóch wersjach osiowania wzór latarni umożliwia bezpośredni dostęp do uszczelnienia mechanicznego - Okrągłe przeciwkołnierze z żeliwa szarego lub stali nierdzewnej, śruby, nakrętki i uszczelki dla pomp wersji PN 16 oraz PN 25 oraz Pmax = 30 bar są dostępne jako wyposażenie dodatkowe - Zestawy obejść są dostępne w ramach wyposażenia dodatkowego - Pompa Wilo-Helix V(F) w wersji z certyfikatem VdS jest dostępna na zamówienie.
- Dane eksploatacyjne - -
- Dane produktu
Min. temperatura przetłaczanej cieczy - T - min - - -30 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 120 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Ciśnienie na dopływie - - 10 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.7
- Dane silnika
Przyłącze sieciowe - - 3~400 V, 50 Hz
Tolerancja napięcia - - ±10 %
Znamionowa moc silnika - P - 2 - - 3 kW
Klasa sprawności energetycznej silnika - - IE3
Prąd znamionowy - I - N - - 5,5 A
Znamionowa prędkość obrotowa - n - - 2900 1/min
Współczynnik mocy - cos φ - - 0.90
Sprawność silnika ηm 50 % - η - M - 50% - - 85,4 %
Sprawność silnika ηm 75 % - η - M - 75% - - 87,1 %
Sprawność silnika ηm 100 % - η - M - 100% - - 87,1 %
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - Stal nierdzewna
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - BQ1EGG
Materiał uszczelnienia - - EPDM
- Wymiary montażowe
Przyłącze po stronie ssawnej - - G 1¼
Przyłącze po stronie tłocznej - - G 1¼
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - HELIX V614-1/16/E/KS/400-50
Masa netto ok. - m - - 56 kg
Numer artykułu - - 4156050
-
