Opis produktu

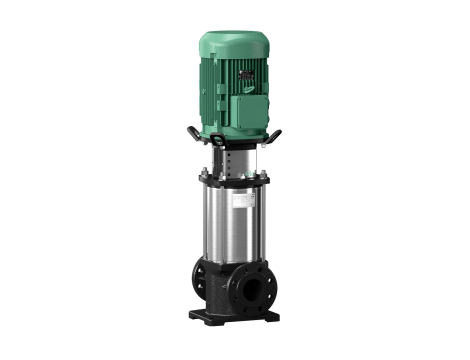

- Wysokociśnieniowa, pionowa pompa wirowa o najwyższej sprawności, z króćcami Inline - Normalnie zasysająca wysokociśnieniowa wirowa pompa odśrodkowa ma zwartą konstrukcję i jest łatwa w konserwacji. Podłączenie wału pompy i wału silnika IEC odpowiadającego normom jest realizowane przez złączkę zaciskową. Oddzielne łożysko toczne latarni zapewnia optymalne przyjęcie sił osiowych. - Łożyska pośrednie w układzie hydraulicznym i wał odporny na korozję z tuleją ze stali nierdzewnej gwarantują długą żywotność. - Korpus pompy i latarnia z powłoką kataforetyczną. - Specjalne, trwale przymocowane osie podnoszące umożliwiają łatwy montaż pompy. - Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia, zarówno w przemysłowych systemach cyrkulacyjnych, jak i w obiegach wody procesowej i zamkniętych obiegach chłodzenia. Można ją również stosować jako element systemu przeciwpożarowego, w myjniach, a także do nawadniania.
Cechy szczególne/zalety produktu - Układ hydrauliczny 2D/3D, z optymalizacją sprawności, spawany laserowo - Wirniki, kierownice, obudowy stopnia z materiału odpornego na korozję - Hydraulika z przepływem i optymalizacją trybu odgazowania - Wzmocniony korpus pompy, zoptymalizowany pod względem przepływu i wartości nadwyżki antykawitacyjnej - Łatwy w konserwacji dzięki kompaktowej konstrukcji i niewielkim wymogom przestrzennym - Wyjątkowo solidna osłona sprzęgła
- Zakres dostawy - Wilo-Helix FIRST V wysokociśnieniowa pompa wirowa - Instrukcja montażu i obsługi
- Wskazówki odnośnie do konstrukcji - Zabezpieczenie silnika na zapytanie lub zapewnione przez Użytkownika. - Standardowe położenie skrzynki zaciskowej znajduje się nad króćcem ssącym, ale w razie potrzeby można je zmienić. - Pompy typoszeregu Wilo-Helix FIRST V są wyposażone w przyjazne dla użytkownika uszczelnienie mechaniczne o budowie kasetowej i standardową uszczelkę, co zapewnia łatwą konserwację. - Sprzęgło demontowalne (przy wartości ≥ 15 kW) umożliwia wymianę uszczelnienia mechanicznego bez konieczności demontażu silnika - Okrągłe przeciwkołnierze z żeliwa szarego lub stali nierdzewnej, śruby, nakrętki i uszczelki są dostępne jako wyposażenie dodatkowe. - Zestawy obejść są dostępne w ramach wyposażenia dodatkowego. - Wilo-Helix V w wersji ATEX na zamówienie
Dane eksploatacyjne - -
- Dane produktu
Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 120 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Ciśnienie na dopływie - - 10 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.7
- Dane silnika
Przyłącze sieciowe - - 3~400 V, 50 Hz
Tolerancja napięcia - - ±10 %
Znamionowa moc silnika - P - 2 - - 2,2 kW
Klasa sprawności energetycznej silnika - - IE3
Prąd znamionowy - I - N - - 4,3 A
Znamionowa prędkość obrotowa - n - - 2900 1/min
Współczynnik mocy - cos φ - - 0.87
Sprawność silnika ηm 50 % - η - M - 50% - - 84,8 %
Sprawność silnika ηm 75 % - η - M - 75% - - 86,2 %
Sprawność silnika ηm 100 % - η - M - 100% - - 85,9 %
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - Żeliwo szare
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - BQ1EGG
Materiał uszczelnienia - - EPDM
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 65
Przyłącze po stronie tłocznej - - DN 65
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Helix FIRST V 3601/1-5/16/E/KS/
Masa netto ok. - m - - 65 kg
Numer artykułu - - 4200588
-
