Opis produktu

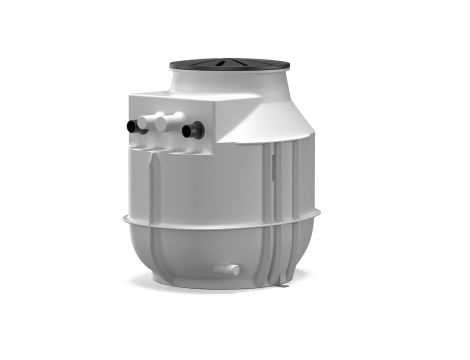

- Studzienka z tworzywa sztucznego z orurowaniem, na potrzeby przyłączenia dwóch pomp. Przeznaczona do montażu w ziemi albo ustawienia w budynku.
Medium - - Do gromadzenia i tłoczenia w warunkach komercyjnych: - - Ścieków z fekaliami
- Przetłaczanie ścieków wg 12050 - DIN EN 12050-1: - DrainLift WS 40E/D z Rexa PRO-S ... - EN 12050-1: - DrainLift WS 40E/D z Rexa MINI3-S ... - DrainLift WS 40E/D z Rexa FIT-S ... - DrainLift WS 50E/D z Rexa UNI ...
Konstrukcja
- Studzienka - - Zbiornik o zoptymalizowanej geometrii z myślą o pracy bez osadów. Korpus zbiornika z ożebrowaniem z myślą o dużej sztywności i zabezpieczeniu przed wyporem. Możliwość swobodnego wyboru dopływów. Na potrzeby mocowania dźwignic przewidziano dwa ucha transportowe. Po wypukłej pokrywie zbiornika można chodzić; maks. obciążenie 200 kg. Z myślą o montażu w budynku zbiornik został wyposażony w mocowanie do podłoża.
Orurowanie - Rurociąg tłoczny z połączeniem kołnierzowym po stronie pompy - Zawór odcinający - Sprzęgło zewnętrzne - Kulowe zabezpieczenie przed przepływem zwrotnym (zintegrowane w sprzęgle zewnętrznym)
- Zakres dostawy - Szacht z tworzywa sztucznego z wbudowanym orurowaniem - Orurowanie z zaworem odcinającym i sprzęgłem zewnętrznym ze zintegrowanym zabezpieczeniem przed przepływem zwrotnym - Pokrywa zbiornika z uszczelką - Złącze podwójne HT 50 mm (2 in) przyłącza spustowego - Wlot z otwornicą 124 mm (5 in) i uszczelką DN 100 - Mocowanie na podłożu - Instrukcja montażu i obsługi
- Dopuszczalny zakres zastosowania
do pomp Wilo - - Rexa MINI3-S, Rexa FIT-S, Rexa PRO-S (max. 1,5 kW)
Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym - P - - 6 bar
Min. temperatura przetłaczanej cieczy - - 0 °C
Maks. temperatura przetłaczanej cieczy - - 40 °C
Min. temperatura otoczenia - - 3 °C
Maks. temperatura otoczenia - - 20 °C
- Dane techniczne
Pojemność zbiornika - V - - 400 l
Przyłącze wejścia - - DN100 / DN150
Przyłącze wyjścia - - R 1½
Odpowietrzanie - - DN 70
Materiał zbiornika - - PE
Długość - L - - 1000 mm
Szerokość - W - - 800 mm
Wysokość - H - - 1042 mm
Masa - - 63 kg
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nr art. - - 2525165
-
