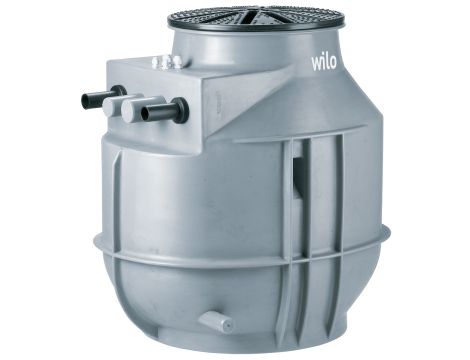

Opis produktu
- Studzienka z tworzywa sztucznego jako układ dwupompowy. Przeznaczona do montażu w ziemi albo ustawienia w budynku.
Medium - - Do gromadzenia i tłoczenia w warunkach komercyjnych: - - Ścieków bez fekaliów
- Przetłaczanie ścieków wg 12050 - - Studzienka ze wskazaną pompą spełnia wymogi wg EN 12050-2.
Konstrukcja
- Studzienka - - Zbiornik o zoptymalizowanej geometrii z myślą o pracy bez osadów. Korpus zbiornika z ożebrowaniem z myślą o dużej sztywności i zabezpieczeniu przed wyporem. Możliwość swobodnego wyboru dopływów. Na potrzeby mocowania dźwignic przewidziano dwa ucha transportowe. Po wypukłej pokrywie zbiornika można chodzić; maks. obciążenie 200 kg. Z myślą o montażu w budynku zbiornik został wyposażony w mocowanie do podłoża.
Orurowanie - Rurociąg tłoczny z przyłączem gwintowanym po stronie pompy - Zawór kulowy odcinający - Kulowe zabezpieczenie przed przepływem zwrotnym
- Pompa - - Pompa zatapialna do ścieków do podłączenia do prądu zmiennego 1-fazowego. Silnik chłodzony powierzchniowo z termicznym zabezpieczeniem (samoczynne przełączanie) i wtyczką.
Regulacja poziomu - - Regulacja poziomu odbywa się z wykorzystaniem czujnika poziomu i urządzenia sterującego.
Zakres dostawy - Studzienka z tworzywa sztucznego z wbudowanym orurowaniem, pompą i regulacją poziomu - Orurowanie z zaworem kulowym odcinającym i zabezpieczeniem przed przepływem zwrotnym - Pompa z wtyczką - Urządzenie sterujące z czujnikiem poziomu i wtyczką - Pokrywa zbiornika z uszczelką - Złącze podwójne HT 50 mm (2 in) przyłącza spustowego - Wlot z otwornicą 124 mm (5 in) i uszczelką DN 100 - Mocowanie na podłożu - Instrukcja montażu i obsługi
- Dane eksploatacyjne - -
Dopuszczalny zakres zastosowania
temperatura przetłaczanej cieczy - T - - 3 °C
temperatura otoczenia - T - - 3 °C
Maks. ciśnienie robocze - PN - - 1 bar
Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym - P - - 1,5 bar
- Dane produktu
Pojemność brutto zbiornika - V - - 400 l
Pojemność załączania - V - - 160 l
Tryb pracy (wynurzony) - - S3-20%
Wysokość - H - - 1042 mm
Długość - L - - 1000 mm
Szerokość - W - - 650 mm
Wymiar po przekątnej - - 1280 mm
- Dane silnika
Przyłącze sieciowe - - 1~230 V, 50 Hz
Tolerancja napięcia - - ±10 %
Znamionowa moc silnika - P - 2 - - 0,6 kW
Znamionowa prędkość obrotowa - n - - 2900 1/min
Prąd znamionowy - I - N - - 4,1 A
Klasa izolacji - - F
Stopień ochrony silnika - - IP68
- Przewód
Długość kabla zasilającego - - 5 m
Typ przewodu - - H07RN-F
Przekrój przewodu - - 3G1 mm²
Wtyczka sieciowa - - CEE7/7 (styk ochronny)
- Materiały
Materiał zbiornika - - PE
Korpus pompy - - Żeliwo szare
Wirnik - - PK-GF30
Wał - - Stal nierdzewna
Materiał silnika - - Stal nierdzewna
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN100 / DN150
Przyłącze po stronie tłocznej - - 2 x Ø63/G2½"A
Przyłącze odpowietrzenia - - Ø 75
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - DrainLift WS 40D BASIC/MINI3 V04/M06-523
Masa netto ok. - m - - 83 kg
Numer artykułu - - 2552862
-
