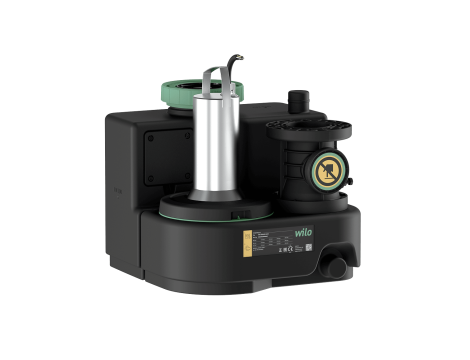

Opis produktu
- Kompaktowe, gotowe do podłączenia, całkowicie zanurzone urządzenie do przetłaczania z pompą pojedynczą na potrzeby przetłaczania ścieków zawierających fekalia. - Gazo- i wodoszczelny zbiornik retencyjny z pochylonym dnem pod kątem i otworem rewizyjnym z przezroczystą pokrywą.Dowolne umiejscowienie dopływów w oznaczonych obszarach.Pomiar poziomu napełnienia wykonywany z wykorzystaniem analogowego sygnału wyjściowego w zakresie 4 ... 20 mA.Przyłącze tłoczne wyposażone w zabezpieczenie przed przepływem zwrotnym z otworem rewizyjnym. - Silnik chłodzony powierzchniowo z kontrolą termiczną. - Fabrycznie zamontowane urządzenie sterujące do automatycznej eksploatacji: - - Zbiorcza sygnalizacja awarii ze stykiem bezpotencjałowym - Zintegrowana sygnalizacja awarii niezależna od zasilania sieciowego - Regulowane opóźnienie - Kabel zasilający o długości 1,5 m z wtyczką
- Zakres dostawy - Urządzenie do przetłaczania z urządzeniem sterującym i kablem zasilającym z wtyczką - Króciec kołnierzowy DN 80 (90 mm)/DN 100 (110 mm) - Mankiet uszczelniający DN 100 (110 mm) do przyłącza tłocznego - Podwójna złączka HT DN 40 (50 mm) do przyłącza odpowietrzającego - Podwójna złączka HT DN 40 (50 mm) do przyłącza spustowego - Zestaw dopływu z otwornicą 124 mm (5 cali) i uszczelką DN 100 (110 mm) - Zestaw do mocowania do podłogi - Mata do izolacji akustycznej - Akumulator 9 V - Instrukcja montażu i obsługi
- Dane eksploatacyjne - -
Dopuszczalny zakres zastosowania
temperatura przetłaczanej cieczy - T - - 3 °C
Max. temperatura przetłaczanej cieczy, chwilowo do 5 min - T - - 65 °C
temperatura otoczenia - T - - 3 °C
Maks. ciśnienie robocze - PN - - 1 bar
Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym - P - - 1,5 bar
- Dane produktu
Pojemność brutto zbiornika - V - - 46 l
Pojemność użytkowa przy wysokości dopływu 180 mm - V - - 25 l
Pojemność użytkowa przy wysokości dopływu 250 mm - V - - 32 l
ciśnienia akustycznego - - 70 dB
Tryb pracy (wynurzony) - - S3-10%, 60 s
Wysokość - H - - 511 mm
Długość - L - - 490 mm
Szerokość - W - - 490 mm
Wymiar po przekątnej - - 630 mm
Swobodny przelot kuli w systemie hydraulicznym - - 44 mm
- Dane silnika
Przyłącze sieciowe - - 1~230 V, 50 Hz
Tolerancja napięcia - - ±10 %
Znamionowa moc silnika - P - 2 - - 0,75 kW
Znamionowa prędkość obrotowa - n - - 2829 1/min
Prąd znamionowy - I - N - - 5,4 A
Klasa izolacji - - F
Stopień ochrony silnika - - IP68
Rodzaj załączania - - Bezpośrednio online (DOL)
Maks. częstotliwość załączania - t - - 60 1/h
Zabezpieczenie silnika - - Bimetal
- Przewód
Długość kabla zasilającego - - 4 m
Typ przewodu - - H07RN-F
Przekrój przewodu - - 3G1 mm²
Wtyczka sieciowa - - CEE7/7 (styk ochronny)
- Materiały
Materiał zbiornika - - PE
Korpus pompy - - PP-GF30
Wirnik - - PP-GF30
Wał - - Stal nierdzewna
Materiał uszczelnienia - - NBR
Materiał silnika - - Stal nierdzewna
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 100
Przyłącze po stronie tłocznej - - DN 80
Przyłącze odpowietrzenia - - Ø 50
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - DrainLift SANI-S.11M/1
Masa netto ok. - m - - 27 kg
Numer artykułu - - 2549900
-
