Opis produktu
- Kompaktowe, w pełni automatycznie pracujące urządzenie do przetłaczania ścieków do instalacji napodłogowej wewnątrz budynków.
Medium - - Do gromadzenia i tłoczenia w warunkach domowych: - - Ścieków bez fekaliów
- Przetłaczanie ścieków wg 12050 - - Pompownia ścieków spełnia wymogi normy EN 12050-2.

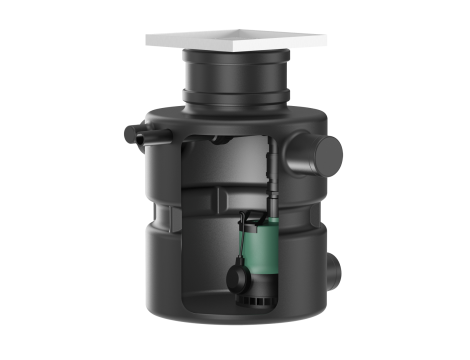

Konstrukcja - - Gazo- i wodoszczelny zbiornik retencyjny z tworzywa sztucznego o wnętrzu wolnym od osadów. Dwa przyłącza DN 100 przesunięte o 180° dla dopływu oraz do odpowietrzania i prowadzenia kabli. Przyłącze tłoczne jest przesunięte z boku o 90° w stosunku do obu przyłączy. Pokrywa stanowiąca otwór rewizyjny umożliwia łatwą konserwację urządzenia. - Pompa zatapialna do ścieków z wirnikiem o swobodnym przepływie i pionowym przyłączu gwintowanym. Korpus hydrauliczny z żeliwa szarego, wirnik z tworzywa sztucznego. Chłodzony powierzchniowo silnik 1~ ze zintegrowanym kondensatorem roboczym i automatyczną termiczną kontrolą silnika. Korpus silnika ze stali nierdzewnej. Komora uszczelnienia wypełniona olejem z podwójnym uszczelnieniem: po stronie silnika zabudowano pierścień uszczelniający wału, po stronie pompy uszczelnienie mechaniczne. Odłączany kabel zasilający z wyłącznikiem pływakowym i wbudowaną wtyczką (CEE 7/7). - Sterowanie poziomem odbywa się za pomocą wyłącznika pływakowego na pompie. Poziom przełączania „pompa WŁ./WYŁ.” ustawiony jest fabrycznie przez długość przewodu wyłącznika pływakowego.
Zakres dostawy - Szacht z tworzywa sztucznego z wbudowanym orurowaniem - Orurowanie z zabezpieczeniem przed przepływem zwrotnym - Pompa z wyłącznikiem pływakowym i wtyczką - Wąż ciśnieniowy (średnica wewnętrzna: 40 mm / 1,5 in; długość: 7 cm / 2,8 in) w zestawie opaski zaciskowe - O-ring do uszczelnienia pokrywy zbiornika oraz jako syfon - Pokrywa zbiornika (korek mufowy rury kanalizacyjnej gruntowej) - Materiał do mocowania do zabezpieczenia przeciwwyporowego - Instrukcja montażu i obsługi
- Dane eksploatacyjne - -
Dopuszczalny zakres zastosowania
temperatura przetłaczanej cieczy - T - - 3 °C
Maks. temperatura mediów, chwilowo do 3 min. - T - - 40 °C
temperatura otoczenia - T - - 3 °C
Maks. ciśnienie robocze - PN - - 1 bar
Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym - P - - 1,7 bar
- Dane produktu
Pojemność brutto zbiornika - V - - 113 l
Pojemność załączania - V - - 29 l
Tryb pracy (wynurzony) - - S3-20%
Wysokość - H - - 880 mm
Długość - L - - 705 mm
Szerokość - W - - 720 mm
Wymiar po przekątnej - - 720 mm
- Dane silnika
Przyłącze sieciowe - - 1~230 V, 50 Hz
Tolerancja napięcia - - ±10 %
Znamionowa moc silnika - P - 2 - - 0,6 kW
Znamionowa prędkość obrotowa - n - - 2900 1/min
Prąd znamionowy - I - N - - 4,1 A
Klasa izolacji - - F
Stopień ochrony silnika - - IP68
- Przewód
Długość kabla zasilającego - - 5 m
Typ przewodu - - H07RN-F
Przekrój przewodu - - 3G1 mm²
Wtyczka sieciowa - - CEE7/7 (styk ochronny)
- Materiały
Materiał zbiornika - - PE
Korpus pompy - - Żeliwo szare
Wirnik - - PK-GF30
Wał - - Stal nierdzewna
Materiał silnika - - Stal nierdzewna
- Wymiary montażowe
Przyłącze po stronie ssawnej - - Ø 110
Przyłącze po stronie tłocznej - - Ø 40
Przyłącze odpowietrzenia - - Ø 110
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - DrainLift BOX-40/11E O
Masa netto ok. - m - - 33 kg
Numer artykułu - - 6093975
-
