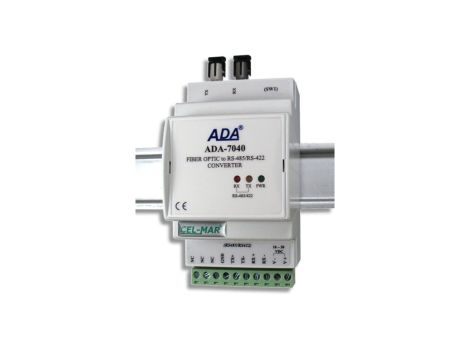

Światłowodowy konwerter ADA-7040 jest urządzeniem służącym do łączenia urządzeń wyposażonych w interfejs RS485/RS422 bez ingerencji w format przesyłanych danych. Użycie światłowodów zapewnia całkowitą izolację pomiędzy łączonymi urządzeniami oraz odporność na zakłócenia występujące na drodze przesyłowej. Połączenie światłowodowe realizowane jest linią składającą się z dwóch włókien, jedno włókno dla sygnału Tx i jedno dla Rx. Użycie dwóch takich konwerterów może posłużyć do komunikacji urządzeń znacznie oddalonych od siebie np. komputerów, sterowników, itp.
ADA-7040 jest wyposażony w listwę zacisków śrubowych dla połączeń RS485/RS422 i zasilania. ADA-7040 wspiera transmisję danych z szybkością do 2Mbps przez cztery lub dwie pary skrętek podłączanych do zacisków śrubowych. Urządzenie do swego działania wykorzystuje linie RX+,RX-,TX+,TX- wyprowadzane na listwy zaciskowe.
Do magistrali RS485/RS422 zbudowanej na ADA-7040 można podłączyć do 32 urządzeń pracujących w trybie half duplex lub full duplex. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników.
Dane techniczne:
- Konwersja Światłowód na RS485/RS422,
- Połączenie światłowodowe dwa złącza światłowodowe typu : ST® * lub SC - nadajnik i odbiornik dla długości fali optycznej od 792nm do 865 nm lub SMA – nadajnik i odbiornik dla fali o długości od 640nm do 675nm,
- Linia światłowodowa: dwa włókna światłowodowe wielomodowe (multimode) typu 50/125 mm lub 62,5/125 mm, 100/140mm, 200mm HCS, plastik POF/1mm,
- Konwertowane sygnały: RX,TX,
- Prędkość transmisji danych do 2Mbps,
- Praca na magistrali RS-485 dwu i cztero przewodowej,
- Automatyczne sterowanie kierunkiem przepływu danych na magistrali RS485,
- Przeźroczystość dla wszystkich standardowych protokołów: MODBUS, DNP, PROFIBUS i inne,
- Dowolny format danych określony specyfikacją standardu CCITT V.24,
- Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 3W,
- Izolacja galwaniczna miedzy interfejsem RS485/RS422 i światłowodem a zasilaniem 1kV= lub 3kV=,
- Przyłączenie interfejsu RS485/RS422 i zasilania przez złącza śrubowe,
- Podłączenie światłowodu poprzez złącza światłowodowe typu ST® *(850nm) , SC(850nm), SMA(650nm),
- Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
- Wbudowane zabezpieczenie przeciwprzepięciowe na liniach magistrali RS485/RS422,
- Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
- Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
- Wymiary obrysu obudowy (SZ x W x G) 53mm x 90mm x 58mm.
Światłowodowy konwerter ADA-7040 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:
- W systemach automatyki kolejowej,
- W systemach automatyki przemysłowej,
- W systemach telemechaniki,
- W systemach kontroli dostępu,
- Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
- W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
