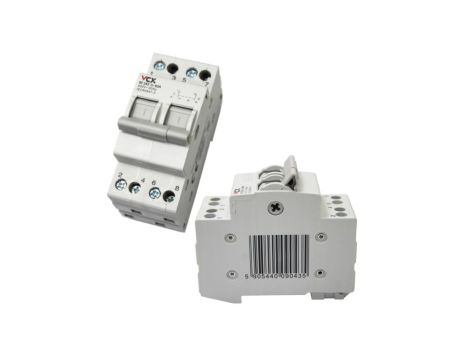

Przełącznik instalacyjny wyboru zasilania 2P 63A
VCX SF 2P 63A
✔️ Przełączniki instalacyjne wyboru źródła zasilania tzw. sieć-agregat, to rozwiązanie stosowane dla przełączania rodzajów zasilania.
✔️ W przypadku braku zasilania z sieci umożliwia przełączenie na energię z agregatu lub innego tzw. awaryjnego źródła zasilania.
✔️ Znajduje zastosowanie w sytuacjach, gdy dostawy energii elektrycznej są nieregularne lub w przypadku awarii sieci.
Zestaw składa się z
- 1szt. Przełącznik instalacyjny VCX SF 2P 63A
Opis Techniczny
- Przewody: 1-16mm2 (linka), 1-16mm2 (drut)
- Temperatura otoczenia: -25°C do +55°C
- Montaż: na szynie TH35
- Napięcie robocze: 400V AC 50Hz
- Napięcie izolacji: 690V AC
- Prąd: 63A
- Wytrzymałość mechaniczna (kj): 20000
- Znamionowe napięcie uderzeniowe: 6 kV
- Wytrzymałość elektryczna (kj): 10000
- IP20
Wymiary:
- Wysokość całkowita przełącznika: 84mm
- Wymiary: szer. 36mm (2 moduły)
Instrukcja obsługi:
- Niniejsze urządzenie jest urządzeniem elektrycznym i jego montaży dokonywać mogą wyłącznie osoby uprawione dysponujące właściwymi uprawnieniami.
- Nie wolno przekraczać parametrów pracy przełącznika podanych na przełączniku.
- Urządzenie służy do przełączania pomiędzy siecią elektryczną a agregatem prądotwórczym.
- Przed podłączeniem wyłączyć zasianie.
- Od góry przełącznika podłączyć przewody instalacji budynku.
- Od dołu podłączyć przewody zasilające wg poniższego schematu, przewody dokręcać siłą 2nm (max).
