Opis produktu
Opis
Hartowana i szlifowana prowadnica osi Z
Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 8
Osłona śruby pociągowej
Precyzyjnie obrobiona prowadnica
Wszystkie prowadnice można regulować za pomocą pasków klinowych
Obrót w prawo/lewo na prowadnicy łoża przełączany za pomocą wrzeciona przełączającego

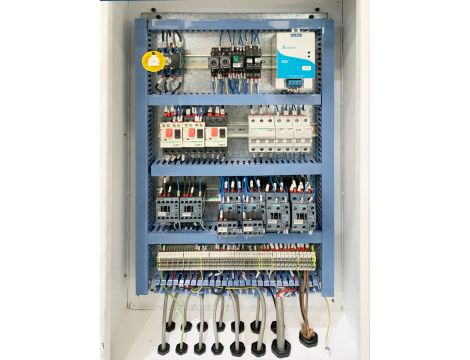

Dwukanałowa elektronika bezpieczeństwa
Centralne smarowanie w prowadnicy łoża
Zakres regulacji górnej prowadnicy ± 90
Gładko pracujące, hartowane i szlifowane koła zębate zamontowane na 2 regulowanych precyzyjnych łożyskach stożkowych
Przejrzysta dźwignia wyboru do przełączania prędkości posuwu
Zamknięta konstrukcja szybkiej przekładni posuwu
Koła zębate i wały hartowane i szlifowane, pracujące w kąpieli olejowej w precyzyjnych łożyskach
Kółka ręczne odłączone i przetestowane zgodnie z normą EN 23125
Pokrętła bezpieczeństwa z funkcją odłączania w osi X
Kółka ręczne z regulowanym precyzyjnym skalowaniem 0,04 / 0,02 mm
Wyłącznik krańcowy bezpieczeństwa z wymuszonym otwarciem styków
Wyłącznik z obliczeniem cyklu życia, testowany zgodnie z normą EN ISO 13849
Wyłącznik awaryjny, wyłącznik ochronny silnika, blokowany wyłącznik główny
Lampa maszynowa LED
Łańcuch energetyczny do łagodnego prowadzenia kabli i węży
Wyłącznik awaryjny ze sterowaniem nożnym
Urządzenie chłodzące z oddzielnym zbiornikiem płynu chłodzącego ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z DIN
Elektryczny hamulec silnika z szybkim zatrzymaniem awaryjnym - szybkie zatrzymanie bez przekroczenia prędkości podczas normalnej pracy
Szybkowymienny uchwyt stalowy SWH 9-D
1 uchwyt stalowy 41 x 180 typu D do dłuta kwadratowego 32 mm
Cechy towaru
Obszary pracy :długość zawracania w moście łóżkowym
250mm
Obszary pracy :Najwyższy poziom
3050mm
Obszary pracy :Przechylanie się nad łożem maszyny
660mm
Obszary pracy :Przechylanie się nad ślizgiem poprzecznym
440mm
Obszary pracy :Szerokość łóżka
400mm
Obszary pracy :Średnica huśtawki w moście łóżka
900mm
Obszary pracy :Wysokość środka
330mm
Wymiary i wagi :Długość (produktu) ok.
4650mm
Wymiary i wagi :Szerokość/głębokość (produkt) ok.
1500mm
Wymiary i wagi :Udźwig
1,4t
Wymiary i wagi :Waga (netto) ok.
3730kg
Wymiary i wagi :Wysokość (produktu) ok.
1785mm
