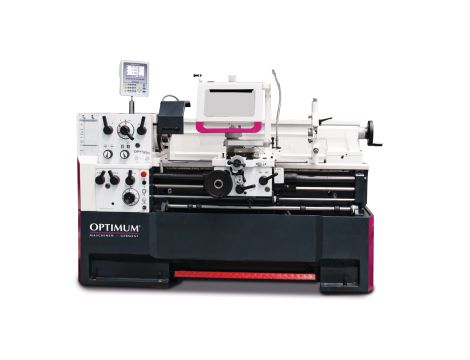

Opis produktu
Opis
Hartowana i szlifowana prowadnica osi Z
Gwarantowana współosiowość końcówki wrzeciona ? 0,015 mm
Wały, koła i wrzeciono główne pracują w kąpieli olejowej
Osłona śruby pociągowej
Precyzyjnie obrobiona prowadnica
Wszystkie prowadnice mogą być regulowane za pomocą żeber
Mechaniczne odcięcie posuwu wzdłużnego prowadnicy łoża z czterema regulowanymi mimośrodami
Obrót w prawo/lewo na prowadnicy łoża przełączany za pomocą wrzeciona przełączającego
Dwukanałowa elektronika bezpieczeństwa
Centralne smarowanie w prowadnicy łoża
Zakres regulacji górnej prowadnicy ± 90
Płynnie pracujące koła zębate, hartowane i szlifowane, zamontowane na 2 regulowanych, precyzyjnych łożyskach stożkowych
Wyłącznik z obliczeniem cyklu życia, testowany zgodnie z normą EN ISO 13849
Duża osłona wiórów ze zintegrowaną lampą maszynową LED
Kółka ręczne z regulowanym precyzyjnym skalowaniem 0,04 / 0,02 mm
Pokrętła bezpieczeństwa z funkcją odłączania zgodnie z EN23125 w osiach X i Z
Szybkobieżna przekładnia posuwu w konstrukcji zamkniętej, koła zębate i wały hartowane i szlifowane, pracujące w kąpieli olejowej w precyzyjnych łożyskach
Regulowana skala sprawdzianu do gwintów
Konik do toczenia stożków z regulacją ± 10 mm
Frez konika i pokrętło ręczne z regulowaną dokładnością 0,025 mm
Szybka, łatwa i beznarzędziowa regulacja konika za pomocą dźwigni zaciskowej
Prowadzenie kabli przez łańcuch energetyczny
Mocno użebrowane łoże pryzmowe, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego
Urządzenie chłodzące z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z DIN
Urządzenie zatrzymania awaryjnego z uruchamianiem nożnym
Cechy towaru
Obszary pracy :długość zawracania w moście łóżkowym
240mm
Obszary pracy :Najwyższy poziom
2060mm
Obszary pracy :Przechylanie się nad łożem maszyny
460mm
Obszary pracy :Przechylanie się nad ślizgiem poprzecznym
270mm
Obszary pracy :Szerokość łóżka
300mm
Obszary pracy :Średnica huśtawki w moście łóżka
690mm
Obszary pracy :Wysokość środka
230mm
Sprzęt :Cyfrowy wskaźnik położenia
DPA 31 Plus
Wymiary i wagi :Długość (produktu) ok.
3265mm
Wymiary i wagi :Szerokość/głębokość (produkt) ok.
1065mm
Wymiary i wagi :Waga (netto) ok.
1965kg
Wymiary i wagi :Wysokość (produktu) ok.
1550mm
