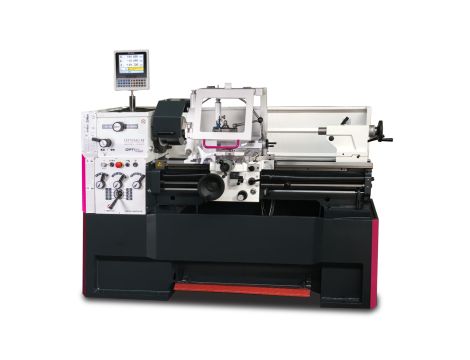

Opis produktu
Opis
Hartowana i szlifowana prowadnica osi Z
Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 6
Osłona śruby pociągowej
Precyzyjnie obrobiona prowadnica
Wszystkie prowadnice można regulować za pomocą pasków klinowych
Obrót w prawo/lewo na prowadnicy łoża przełączany za pomocą wrzeciona przełączającego
Dwukanałowa elektronika bezpieczeństwa
Centralne smarowanie w prowadnicy łoża
Zakres regulacji górnej prowadnicy ± 90
Wrzeciono główne pracuje w kąpieli olejowej
Gładko pracujące, hartowane i szlifowane koła zębate zamontowane na 2 regulowanych, precyzyjnych łożyskach stożkowych
Wyłącznik z obliczeniem cyklu życia, testowany zgodnie z normą EN ISO 13849
Wszystkie gwinty metryczne w zakresie od 0,2 do 14 mm/obr. i wszystkie gwinty calowe w zakresie od 72 do 2 gwintów na cal można regulować bez wymiany kół zębatych za pomocą dźwigni przełącznika na panelu sterowania.
Pokrętła z regulowaną dokładnością 0,04 / 0,02 mm
Pokrętła bezpieczeństwa z funkcją odłączania zgodnie z normą EN23125 w osiach X i Z
Mocno użebrowane łoże pryzmatyczne, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego
Układ chłodzenia z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z normą DIN
Konstrukcja nośna i łoże maszyny odlane w jednym kawałku z żeliwa Meehanite
Urządzenie zatrzymania awaryjnego z uruchamianiem nożnym
Poczwórny stalowy uchwyt
Cechy towaru
Obszary pracy :długość zawracania w moście łóżkowym
260mm
Obszary pracy :Najwyższy poziom
1000mm
Obszary pracy :Przechylanie się nad łożem maszyny
420mm
Obszary pracy :Przechylanie się nad ślizgiem poprzecznym
250mm
Obszary pracy :Szerokość łóżka
250mm
Obszary pracy :Średnica huśtawki w moście łóżka
590mm
Obszary pracy :Wysokość środka
210mm
Wymiary i wagi :Długość (produktu) ok.
1940mm
Wymiary i wagi :Szerokość/głębokość (produkt) ok.
915mm
Wymiary i wagi :Waga (netto) ok.
1160kg
Wymiary i wagi :Wysokość (produktu) ok.
1375mm
Wymiary i wagi :Wysokość maks. (produkt) ok.
1600mm
