Opis produktu
Opis
Hartowana i szlifowana prowadnica osi Z
Gwarantowana współosiowość końcówki wrzeciona ? 0,015 mm
Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 8
Osłona śruby pociągowej
Precyzyjnie obrobiona prowadnica
Wszystkie prowadnice mogą być regulowane za pomocą żeber
Obrót w prawo/lewo na prowadnicy łoża przełączany za pomocą wrzeciona przełączającego
Dwukanałowa elektronika bezpieczeństwa
Centralne smarowanie w prowadnicy łoża
Zakres regulacji górnej prowadnicy ± 90
Wrzeciono główne w kąpieli olejowej
Wały i koła pracujące w kąpieli olejowej
Koła zębate gładko pracujące, hartowane, szlifowane i zamontowane z 2 regulowanymi precyzyjnymi łożyskami stożkowymi
Przełącznik z obliczeniem cyklu życia, testowany zgodnie z normą EN ISO 13849
Pokrętła z regulowaną dokładnością 0,04 / 0,02 mm
Pokrętła bezpieczeństwa z funkcją wyłączania zgodnie z EN23125 w osiach X i Z
Koła zębate i wały hartowane i szlifowane, pracujące w kąpieli olejowej w precyzyjnych łożyskach
Przejrzysta dźwignia wyboru do przełączania prędkości posuwu
Zamknięta konstrukcja szybkiej przekładni posuwu
Wyłącznik udarowy zatrzymania awaryjnego, wyłącznik ochronny silnika, blokowany wyłącznik główny
Urządzenie zatrzymania awaryjnego z uruchamianiem nożnym
Regulowany konik ± 10 mm do toczenia stożkowego
Kołowrotek konika i pokrętło ręczne z regulacją dokładnego skalowania 0,025 mm. Szybka, łatwa i beznarzędziowa regulacja za pomocą dźwigni zaciskowej
Łańcuch energetyczny do delikatnego prowadzenia kabli i węży
Mocno użebrowane łoże pryzmowe, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego
Urządzenie chłodzące z oddzielnym zbiornikiem płynu chłodzącego ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z DIN
Regulowana skala wskaźnika gwintu
Cechy towaru
Obszary pracy :długość zawracania w moście łóżkowym
170mm
Obszary pracy :Najwyższy poziom
1910mm
Obszary pracy :Przechylanie się nad łożem maszyny
560mm
Obszary pracy :Przechylanie się nad ślizgiem poprzecznym
355mm
Obszary pracy :Szerokość łóżka
350mm
Obszary pracy :Średnica huśtawki w moście łóżka
790mm
Obszary pracy :Wysokość środka
280mm

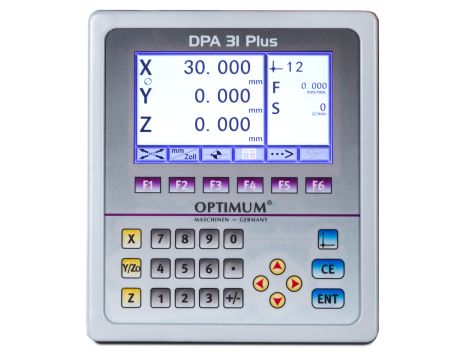

Sprzęt :Cyfrowy wskaźnik położenia
DPA 31 Plus
Wymiary i wagi :Długość (produktu) ok.
3450mm
Wymiary i wagi :Szerokość/głębokość (produkt) ok.
1150mm
Wymiary i wagi :Waga (netto) ok.
2560kg
Wymiary i wagi :Wysokość (produktu) ok.
1650mm
