Opis produktu
Opis
Precyzyjna obróbka

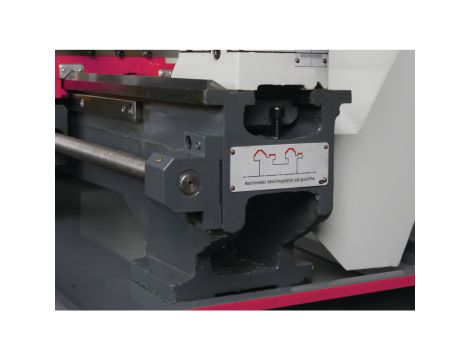

Silnie użebrowane łoże pryzmatyczne wykonane z żeliwa szarego, hartowane indukcyjnie i precyzyjnie szlifowane
Hartowana i szlifowana prowadnica osi Z
Płynnie pracująca przekładnia posuwu z zaokrąglonymi kołami zębatymi pracującymi w kąpieli olejowej
Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,009 mm
Współosiowość na uchwycie tokarskim lepsza niż 0. 04 mm
Kwadratowy uchwyt narzędziowy
Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych
Obroty prawe / lewe w panelu sterowania przełączane
Hartowane wrzeciono główne osadzone w regulowanych, precyzyjnych łożyskach stożkowych
Łożyska stożkowe w jakości P5
Hartowana końcówka wrzeciona
Duży otwór wrzeciona ? 38 mm
Śruba prowadząca do nacinania gwintów lub automatycznego toczenia wzdłużnego
Wał prowadzący i posuwowy osadzone w dwóch łożyskach spiekanych
Automatyczny posuw wzdłużny/płaski
Śruba prowadząca i osłona wrzeciona napinającego
Końcówka do toczenia stożków ± 5 mm regulowana
Końcówka i pokrętło z regulowaną dokładną skalą 0,02 mm
Szybka, łatwa i beznarzędziowa regulacja za pomocą dźwigni zaciskowej
Koła ręczne na wózku z regulowaną dokładną skalą 0,04 / 0,01 mm
Zestaw kół wymiennych w standardowym zakresie dostawy do nacinania gwintów
Wyłącznik udarowy zatrzymania awaryjnego
TU 3008
pasek klinowy
TU3008G
przeniesienie napędu
TU 3008V
Pasek klinowy i napęd bezszczotkowy
Cichy, mocny i bezszczotkowy napęd prądu stałego o doskonałej charakterystyce sterowania
Wysokiej precyzji okładzina stalowa dla wyższych prędkości
Cyfrowy wyświetlacz prędkości
Cechy towaru
Dane elektryczne :Moc silnika napędowego
1,1kW
Obszary pracy :Najwyższy poziom
720mm
Obszary pracy :Przechylanie się nad łożem maszyny
310mm
Obszary pracy :Przechylanie się nad ślizgiem poprzecznym
190mm
Obszary pracy :Szerokość łóżka
180mm
Obszary pracy :Wysokość środka
158mm
Wymiary i wagi :Długość (produktu) ok.
1525mm
Wymiary i wagi :Szerokość/głębokość (produkt) ok.
705mm
Wymiary i wagi :Waga (netto) ok.
261kg
Wymiary i wagi :Wysokość (produktu) ok.
575mm
Zakres prędkości :Liczba zakresów prędkości
6
Zakres prędkości :Zakres prędkości
180 – 2600min—1
