Opis produktu
Opis
Uszlifowana i wypolerowana szyna prowadząca w osi Z

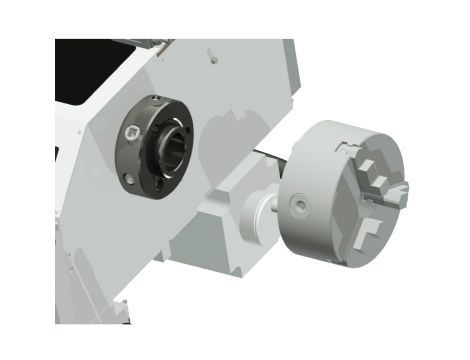

Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 4
Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
Swobodnie poruszająca się przekładnia posuwu z zaokrąglonymi kołami zębatymi pracującymi w kąpieli olejowej
Przycisk zatrzymania awaryjnego
Hartowane wrzeciono główne ułożyskowane na regulowanych, precyzyjnych łożyskach stożkowych
Koła ręczne na suporcie z regulowaną dokładną skalą 0,04 / 0,01 mm
Stożek pryzmatyczny z szarego odlewu stalowego z mocnym użebrowaniem, hartowany indukcyjnie i precyzyjnie szlifowany
Współśrodkowość uchwytu wiertarskiego lepsza niż 0,04 mm
Poczwórny uchwyt narzędziowy
Wszystkie prowadnice regulowane za pomocą klinów
Hartowany nosek wrzeciona
Wrzeciono wiodące do gwintowania lub automatycznego toczenia wzdłużnego
Wrzeciona wiodące i posuwowe ułożyskowane na dwóch spiekanych łożyskach
Automatyczny posuw wzdłużny/krzyżowy
Korpus regulowany ± 5 mm do toczenia kul
Tuleja wrzeciona i pokrętło z regulowaną dokładną skalą 0,02 mm
Szybka, łatwa regulacja konika bez użycia narzędzi dzięki dźwigni zaciskowej
Cechy towaru
Obszary pracy :Najwyższy poziom
1000mm
Obszary pracy :Przechylanie się nad łożem maszyny
310mm
Obszary pracy :Przechylanie się nad ślizgiem poprzecznym
216mm
Obszary pracy :Szerokość łóżka
190mm
Obszary pracy :Wysokość środka
155mm
Wymiary i wagi :Długość (produktu) ok.
1632mm
Wymiary i wagi :Szerokość/głębokość (produkt) ok.
770mm
Wymiary i wagi :Waga (netto) ok.
360kg
Wymiary i wagi :Wysokość (produktu) ok.
540mm
Zakres prędkości :Liczba zakresów prędkości
3Etapy
Zakres prędkości :Regulacja prędkości
Sterowanie elektroniczne
Zakres prędkości :Zakres prędkości
50 – 2500min—1
