Opis produktu
Szczegóły produktu
| Masa brutto | 42.68 Kg |
| Masa netto | 42.68 Kg |
| Volume | 62.4 Liter |
| EAN | 5710104028774 |
| Masa brutto | 42.68 Kg |
| Masa netto | 42.68 Kg |
| Volume | 62.4 Liter |
| EAN | 5710104028774 |
| Alternatywne PN VSP | 10 |
| Aplikacja | Miejska sieć ciepłownicza |
| Ciśnienie nominalne | PN 16 |
| Ciśnienie nominalne [bar] | 16 bar |
| Czynnik alternatywny | Wodny roztwór glikolu do 30% |

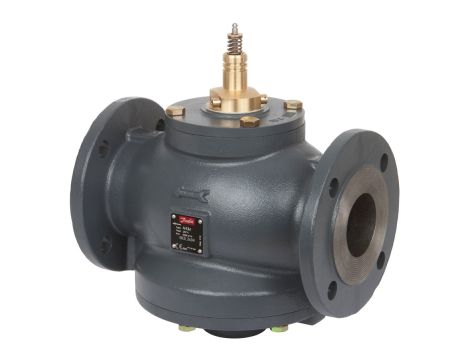

| Description | AHQM PN16 80/63/0,3 kołnierz, zasil./powr. |
| Dozwolone czynniki | District heating/cooling circulation water |
| EU RoHS compliance | No - out of scope |
| Funkcja | Regulator przepływu ze zintegrowanym zaworem regulacyjnym |
| Funkcja VSP - P | Nie |
| Funkcja VSP - Q | Nie |
| Funkcja VSP - T | Nie |
| Grupa produktów | Pressure flow controllers |
| In scope of WEEE and contain batteries | No |
| Liczba króćców | 2 |
| Materiał gniazda zaworu | Stal nierdzewna, nr materiału 1.4305 |
| Materiał grzybka zaworu DP | Stal nierdzewna, nr materiału 1.4305 |
| Materiał grzybka zaworu reg. CV | DZR CW602N (CuZn36Pb2As) |
| Materiał korpusu zaworu | Żeliwo szare EN-GJL-250 (GG-25) |
| Materiał membrany siłownika | EPDM |
| Materiał uszczelnienia DP | EPDM |
| Materiał uszczelnienia zaworu reg. CV | Metal |
| Natężenie przepływu [m3/h] | 28 m³/h |
| Natężenie przepływu [m3/h] [Max.] | 28 m³/h |
| Natężenie przepływu [m3/h] [Min.] | 5.6 m³/h |
| Ograniczenie przepływu | Tak |
| pH czynnika [Max.] | 10 |
| pH czynnika [Min.] | 7 |
| Położenie trzpienia | Normalnie otwarty |
| Przeciek [% Kvs] | 0.05 |
| REACH Candidate List substances | Lead (CAS no. 7439-92-1) |
| Regulacja przepływu | Tak |
| Regulator ciśnienia | Nie |
| Rozmiar zaworu | DN 80 |
| Skok [mm] | 15 mm |
| Spadek ciśnienia na dławiku - dpb [bar] | 0.3 bar |
| Temperatura czynnika [°C] [Max.] | 120 °C |
| Temperatura czynnika [°C] [Min.] | 2 °C |
| Typ nastawy | Żaden |
| Typ, wersja | AHQM |
| Typy połączeń | kołnierz |
| Wartości Kvs [m³/h] | 63 m³/h |
| Wersja montażowa | swobodne |
| Współczynnik kawitacji | 0.6 |
| Zakres różnicy ciśnień [bar] [Max.] | 4 bar |
| Średnica [mm] | 80 mm |
