Opis produktu
Szczegóły produktu
| Masa brutto | 75.6 Kg |
| Masa netto | 63 Kg |
| Volume | 295.2 Liter |
| EAN | 5710104065687 |
| Masa brutto | 75.6 Kg |
| Masa netto | 63 Kg |
| Volume | 295.2 Liter |
| EAN | 5710104065687 |
| Aplikacja | Ogrzewanie i chłodzenie |
| Certyfikaty, aprobaty | CE |
| Ciśnienie nominalne [bar] | 16 bar |
| Czynnik alternatywny | Wodny roztwór glikolu do 50% |
| Czynnik alternatywny 2 | Woda obiegowa |
| Częstotliwość [Hz] | 50/60 |

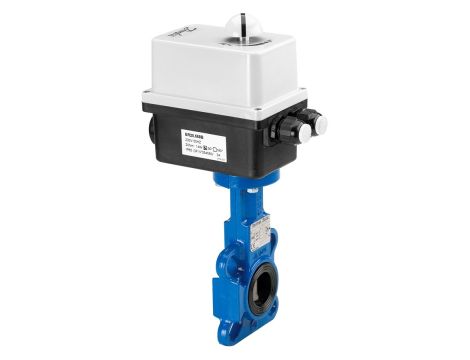

| Description | VFY-WA PN16 DN350 DI/SS/EPDM 230V |
| Dozwolone czynniki | District heating/cooling circulation water |
| Długość [mm] | 78 mm |
| EU RoHS compliance | No - out of scope |
| Funkcja | Zał./Wył. |
| Funkcja bezpieczeństwa | Nie |
| Grupa produktów | Butterfly valves |
| In scope of WEEE and contain batteries | No |
| Kąt obrotu [°] | 90 ° |
| Liczba króćców | 2 |
| Materiał korpusu | Żeliwo sferoidalne (DIN GGG40) |
| Materiał korpusu zaworu | Żeliwo sferoidalne (DIN GGG40) |
| Materiał kołnierzy | Żeliwo sferoidalne (DIN GGG40) |
| Materiał tarczy zaworu | Stal nierdzewna |
| Materiał trzpienia zaworu | Stal nierdzewna AISI 420 |
| Materiał uszczelnienia trzpienia | Nitryl/Viton/stal ocynkowana + PTFE |
| Materiał wkładki zaworu | EPDM |
| Napięcie zasilania [V] AC | 230 V |
| Norma, na podstawie której wydawane są zatwierdzenia | Dyrektywa PED 97/23/WE, EN 12266-1, klasa A |
| pH czynnika [Max.] | 10 |
| pH czynnika [Min.] | 7 |
| Pozycja montażowa | z wyjątkiem przypadków, gdy kołpak znajduje się na dole |
| Przeciek [% Kvs] | Stopień przecieku A |
| Roboczy moment obrotowy [Nm] | 600 N-m |
| Stopień ochrony obudowy | IP67 |
| Sygnał zwrotny położenia | Nie |
| Temperatura czynnika [°C] [Max.] | 130 °C |
| Temperatura czynnika [°C] [Min.] | -10 °C |
| Temperatura otoczenia [°C] [Max.] | 55 °C |
| Temperatura otoczenia [°C] [Min.] | -10 °C |
| Temperatura przechowywania [°C] [Min.] | -10 °C |
| Typ działania | Siłownik elektryczny |
| Typ kołnierza do zabudowy napędu | F12 |
| Typ zaworu | Konstrukcja współśrodkowa |
| Typ, wersja | VFY-WA |
| Typy połączeń | Otwory centrujące |
| Wartości Kvs [m³/h] | 8520 m³/h |
| Zakres różnicy ciśnień [bar] [Max.] | 16 bar |
| Średnica [mm] | 350 mm |
| Średnica [mm] [Max.] | 350 mm |
