Opis produktu
Szczegóły produktu
| Masa brutto | 0.05 Kg |
| Masa netto | 0.035 Kg |
| Volume | 95 Liter |
| EAN | 5702428680486 |
| Masa brutto | 0.05 Kg |
| Masa netto | 0.035 Kg |
| Volume | 95 Liter |
| EAN | 5702428680486 |
| Charakterystyka przepływu | Liniowa |
| Ciśnienie robocze, maks. [bar] | 49 bar |
| Ciśnienie robocze, maks. [psig] | 711 psig |
| Cześći zamienne | Electric valve accessories |
| Czynnik | R410A R32 R1234yf R1234ze(E) R134a R22 R290 R404A/R507A R407C R407H R448A R449A R449B R452A R452B R454A R454B R454C R455A R463A R513A R515B |
| EU RoHS compliance | No - out of scope |
| Gniazdo zaworu, średnica [mm] | 1.65 mm |
| Grupa produktów | Expansion valves |
| Impulsy otwarcia zaworu przy normalnym przepływie | 55 ± 16 steps |
| Impulsy otwarcia zaworu przy wstecznym przepływie | 15 ± 15 steps |
| In scope of WEEE and contain batteries | No |
| Kategoria PED | Art. 4, par. 3 |
| Kompatybilne ze sterownikami Danfoss | EIM 336 EKE 1A EKE 1B EKE 1C |
| Liczba kroków | 480 (półkroki) |
| Maks. OPD [bar] | 42 bar |
| Maks. OPD [psig] | 609 psig |
| Maks. OPD wsteczny [bar] | 35 bar |
| Maks. OPD wsteczny [psi] | 508 psi |
| Materiał przyłącza | Cu-plated SS |
| Możliwość ręcznego otwierania (opcja) | Napęd serwisowy AST-G Cewka ręczna |
| Opakowanie, liczba sztuk w kartonie zbiorczym | 20 szt. |
| Opakowanie, rodzaj | Produkt pakowany pojedyńczo |

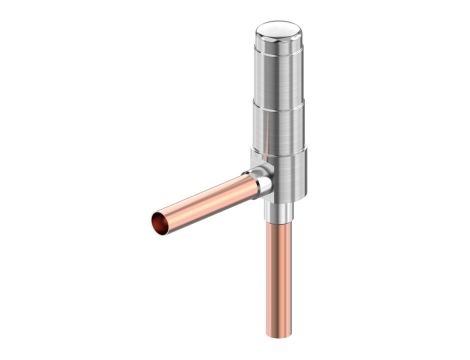

| Product Name Description | Elektryczny zawór rozprężny |
| Projektowana konfiguracja Styl | L |
| Przepływ | Przepływ dwukierunkowy |
| Przyłącze, typ | Do lutowania, ODM |
| Rated capacity R1234yf [kW] | 5.8 kW |
| Rated capacity R1234yf [TR] | 1.65 TR |
| Rated capacity R290 [kW] | 10.9 kW |
| Rated capacity R290 [TR] | 3.1 TR |
| Rated capacity R407H [kW] | 12.25 kW |
| Rated capacity R407H [TR] | 3.48 TR |
| Rated capacity R448A [kW] | 10.49 kW |
| Rated capacity R448A [TR] | 2.98 TR |
| Rated capacity R449A [kW] | 10.26 kW |
| Rated capacity R449A [TR] | 2.92 TR |
| Rated capacity R449B [kW] | 10.43 kW |
| Rated capacity R449B [TR] | 2.97 TR |
| Rated capacity R452A [kW] | 7.9 kW |
| Rated capacity R452A [TR] | 2.25 TR |
| Rated capacity R452B [kW] | 14.21 kW |
| Rated capacity R452B [TR] | 4.04 TR |
| Rated capacity R454A [kW] | 10.63 kW |
| Rated capacity R454A [TR] | 3.02 TR |
| Rated capacity R454B [kW] | 14.39 kW |
| Rated capacity R454B [TR] | 4.09 TR |
| Rated capacity R454C [kW] | 9.14 kW |
| Rated capacity R454C [TR] | 2.6 TR |
| Rated capacity R455A [kW] | 10.08 kW |
| Rated capacity R455A [TR] | 2.87 TR |
| Rated capacity R515B [kW] | 5.68 kW |
| Rated capacity R515B [TR] | 1.62 TR |
| REACH Candidate List substances | No |
| Rozmiar wlotu [cal] | 1/4 in |
| Rozmiar wlotu [mm] | 6.35 mm |
| Rozmiar wylotowy [cal] | 1/4 in |
| Rozmiar wylotu [mm] | 6.35 mm |
| Serwis | Brak |
| Serwis, seria części zamiennych | ETS 5M |
| Szczelność, maks. [cm³/min] przy 1 MPa | 150 cm³/min |
| Temepratura przechowywania [°C] [Maks.] | 70 °C |
| Temepratura przechowywania [°C] [Min.] | -30 °C |
| Temepratura przechowywania [°F] [Maks.] | 158 °F |
| Temepratura przechowywania [°F] [Min.] | -22 °F |
| Temperatura czynnika chłodniczego [°C] [Maks.] | 70 °C |
| Temperatura czynnika chłodniczego [°C] [Min.] | -30 °C |
| Temperatura czynnika chłodniczego [°F] [Maks.] | 158 °F |
| Temperatura czynnika chłodniczego [°F] [Min.] | -22 °F |
| Temperatura otoczenia, maks. [°C] | 60 °C |
| Temperatura otoczenia, maks. [°F] | 140 °F |
| Temperatura otoczenia, min. [°C] | -10 °C |
| Temperatura otoczenia, min. [°F] | 14 °F |
| Tryb pracy | Wzbudzanie 1-2 (półkrok) Wzbudzanie 2-2 (pełny krok) |
| Typ silnika | Silnik krokowy z magnesami trwałymi |
| Typ, wersja | ETS 5M17 |
| Wilgotność względna [RH] [%] [Maks.] | 95 % |
| Wilgotność względna [RH] [%] [Min.] | 0 % |
| Wyd. nom. warunki [SI] | Subcooling=0 ºC Superheat=0 ºC tcond=38 ºC tevap=5 ºC |
| Wydajność nominalna R1234ze [kW] | 5.86 kW |
| Wydajność nominalna R1234ze [TR] | 1.67 TR |
| Wydajność nominalna R134a [kW] | 7.94 kW |
| Wydajność nominalna R134a [TR] | 2.26 TR |
| Wydajność nominalna R22 [kW] | 10.5 kW |
| Wydajność nominalna R22 [TR] | 2.99 TR |
| Wydajność nominalna R32 [kW] | 18.29 kW |
| Wydajność nominalna R32 [TR] | 5.2 TR |
| Wydajność nominalna R404A/R507 [kW] | 7.38 kW |
| Wydajność nominalna R404A/R507 [TR] | 2.1 TR |
| Wydajność nominalna R407C [kW] | 10.97 kW |
| Wydajność nominalna R407C [TR] | 3.12 TR |
| Wydajność nominalna R410A [kW] | 12.38 kW |
| Wydajność nominalna R410A [TR] | 3.52 TR |
| Wydajność nominalna R513A [kW] | 6.72 kW |
| Wydajność nominalna R513A [TR] | 1.91 TR |
| Zgodność olejów | POE |
| Charakterystyka przepływu | Liniowa |
| Ciśnienie robocze, maks. [bar] | 49 bar |
| Ciśnienie robocze, maks. [psig] | 711 psig |
| Cześći zamienne | Electric valve accessories |
| Czynnik | R410A R32 R1234yf R1234ze(E) R134a R22 R290 R404A/R507A R407C R407H R448A R449A R449B R452A R452B R454A R454B R454C R455A R463A R513A R515B |
| EU RoHS compliance | No - out of scope |
| Gniazdo zaworu, średnica [mm] | 1.65 mm |
| Grupa produktów | Expansion valves |
| Impulsy otwarcia zaworu przy normalnym przepływie | 55 ± 16 steps |
| Impulsy otwarcia zaworu przy wstecznym przepływie | 15 ± 15 steps |
| In scope of WEEE and contain batteries | No |
| Kategoria PED | Art. 4, par. 3 |
| Kompatybilne ze sterownikami Danfoss | EIM 336 EKE 1A EKE 1B EKE 1C |
| Liczba kroków | 480 (półkroki) |
| Maks. OPD [bar] | 42 bar |
| Maks. OPD [psig] | 609 psig |
| Maks. OPD wsteczny [bar] | 35 bar |
| Maks. OPD wsteczny [psi] | 508 psi |
| Materiał przyłącza | Cu-plated SS |
| Możliwość ręcznego otwierania (opcja) | Napęd serwisowy AST-G Cewka ręczna |
| Opakowanie, liczba sztuk w kartonie zbiorczym | 20 szt. |
| Opakowanie, rodzaj | Produkt pakowany pojedyńczo |
| Product Name Description | Elektryczny zawór rozprężny |
| Projektowana konfiguracja Styl | L |
| Przepływ | Przepływ dwukierunkowy |
| Przyłącze, typ | Do lutowania, ODM |
| Rated capacity R1234yf [kW] | 5.8 kW |
| Rated capacity R1234yf [TR] | 1.65 TR |
| Rated capacity R290 [kW] | 10.9 kW |
| Rated capacity R290 [TR] | 3.1 TR |
| Rated capacity R407H [kW] | 12.25 kW |
| Rated capacity R407H [TR] | 3.48 TR |
| Rated capacity R448A [kW] | 10.49 kW |
| Rated capacity R448A [TR] | 2.98 TR |
| Rated capacity R449A [kW] | 10.26 kW |
| Rated capacity R449A [TR] | 2.92 TR |
| Rated capacity R449B [kW] | 10.43 kW |
| Rated capacity R449B [TR] | 2.97 TR |
| Rated capacity R452A [kW] | 7.9 kW |
| Rated capacity R452A [TR] | 2.25 TR |
| Rated capacity R452B [kW] | 14.21 kW |
| Rated capacity R452B [TR] | 4.04 TR |
| Rated capacity R454A [kW] | 10.63 kW |
| Rated capacity R454A [TR] | 3.02 TR |
| Rated capacity R454B [kW] | 14.39 kW |
| Rated capacity R454B [TR] | 4.09 TR |
| Rated capacity R454C [kW] | 9.14 kW |
| Rated capacity R454C [TR] | 2.6 TR |
| Rated capacity R455A [kW] | 10.08 kW |
| Rated capacity R455A [TR] | 2.87 TR |
| Rated capacity R515B [kW] | 5.68 kW |
| Rated capacity R515B [TR] | 1.62 TR |
| REACH Candidate List substances | No |
| Rozmiar wlotu [cal] | 1/4 in |
| Rozmiar wlotu [mm] | 6.35 mm |
| Rozmiar wylotowy [cal] | 1/4 in |
| Rozmiar wylotu [mm] | 6.35 mm |
| Serwis | Brak |
| Serwis, seria części zamiennych | ETS 5M |
| Szczelność, maks. [cm³/min] przy 1 MPa | 150 cm³/min |
| Temepratura przechowywania [°C] [Maks.] | 70 °C |
| Temepratura przechowywania [°C] [Min.] | -30 °C |
| Temepratura przechowywania [°F] [Maks.] | 158 °F |
| Temepratura przechowywania [°F] [Min.] | -22 °F |
| Temperatura czynnika chłodniczego [°C] [Maks.] | 70 °C |
| Temperatura czynnika chłodniczego [°C] [Min.] | -30 °C |
| Temperatura czynnika chłodniczego [°F] [Maks.] | 158 °F |
| Temperatura czynnika chłodniczego [°F] [Min.] | -22 °F |
| Temperatura otoczenia, maks. [°C] | 60 °C |
| Temperatura otoczenia, maks. [°F] | 140 °F |
| Temperatura otoczenia, min. [°C] | -10 °C |
| Temperatura otoczenia, min. [°F] | 14 °F |
| Tryb pracy | Wzbudzanie 1-2 (półkrok) Wzbudzanie 2-2 (pełny krok) |
| Typ silnika | Silnik krokowy z magnesami trwałymi |
| Typ, wersja | ETS 5M17 |
| Wilgotność względna [RH] [%] [Maks.] | 95 % |
| Wilgotność względna [RH] [%] [Min.] | 0 % |
| Wyd. nom. warunki [SI] | Subcooling=0 ºC Superheat=0 ºC tcond=38 ºC tevap=5 ºC |
| Wydajność nominalna R1234ze [kW] | 5.86 kW |
| Wydajność nominalna R1234ze [TR] | 1.67 TR |
| Wydajność nominalna R134a [kW] | 7.94 kW |
| Wydajność nominalna R134a [TR] | 2.26 TR |
| Wydajność nominalna R22 [kW] | 10.5 kW |
| Wydajność nominalna R22 [TR] | 2.99 TR |
| Wydajność nominalna R32 [kW] | 18.29 kW |
| Wydajność nominalna R32 [TR] | 5.2 TR |
| Wydajność nominalna R404A/R507 [kW] | 7.38 kW |
| Wydajność nominalna R404A/R507 [TR] | 2.1 TR |
| Wydajność nominalna R407C [kW] | 10.97 kW |
| Wydajność nominalna R407C [TR] | 3.12 TR |
| Wydajność nominalna R410A [kW] | 12.38 kW |
| Wydajność nominalna R410A [TR] | 3.52 TR |
| Wydajność nominalna R513A [kW] | 6.72 kW |
| Wydajność nominalna R513A [TR] | 1.91 TR |
| Zgodność olejów | POE |
