Opis produktu
Szczegóły produktu
| Masa brutto | 0.055 Kg |
| Masa netto | 0.038 Kg |
| Volume | 0.244 Liter |
| EAN | 5702428581813 |
| Masa brutto | 0.055 Kg |
| Masa netto | 0.038 Kg |
| Volume | 0.244 Liter |
| EAN | 5702428581813 |
| Charakterystyka przepływu | Liniowa |
| Ciśnienie robocze, maks. [bar] | 49 bar |
| Ciśnienie robocze, maks. [psig] | 711 psig |
| Cześći zamienne | Electric valve accessories |
| Czynnik | R32 R410A R1234yf R1234ze(E) R134a R22 R290 R404A/R507A R407C R407H R448A R449A R449B R452A R452B R454A R454B R454C R455A R463A R513A R515B |
| EU RoHS compliance | No - out of scope |
| Gniazdo zaworu, średnica [mm] | 2.4 mm |
| Grupa produktów | Expansion valves |
| Impulsy otwarcia zaworu przy normalnym przepływie | 55 ± 16 steps |
| Impulsy otwarcia zaworu przy wstecznym przepływie | 15 ± 15 steps |
| In scope of WEEE and contain batteries | No |
| Kategoria PED | Art. 4, par. 3 |
| Kompatybilne ze sterownikami Danfoss | EIM 336 EKE 1A EKE 1B EKE 1C |
| Liczba kroków | 480 (półkroki) |
| Maks. OPD [bar] | 35 bar |
| Maks. OPD [psig] | 508 psig |
| Maks. OPD wsteczny [bar] | 35 bar |
| Maks. OPD wsteczny [psi] | 508 psi |
| Materiał przyłącza | Miedź |
| Możliwość ręcznego otwierania (opcja) | Napęd serwisowy AST-G Cewka ręczna |
| Opakowanie, liczba sztuk w kartonie zbiorczym | 20 szt. |
| Opakowanie, rodzaj | Produkt pakowany pojedyńczo |

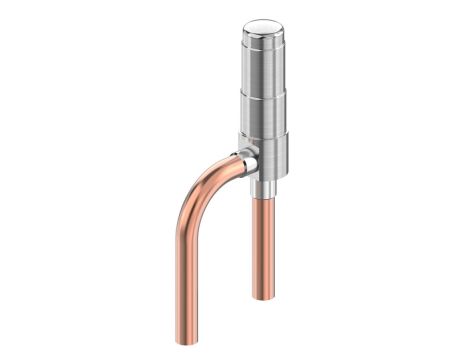

| Product Name Description | Elektryczny zawór rozprężny |
| Projektowana konfiguracja Styl | H |
| Przepływ | Przepływ dwukierunkowy |
| Przyłącze, typ | Do lutowania, ODM |
| Rated capacity R1234yf [kW] | 9.31 kW |
| Rated capacity R1234yf [TR] | 2.65 TR |
| Rated capacity R290 [kW] | 17.64 kW |
| Rated capacity R290 [TR] | 5.02 TR |
| Rated capacity R407H [kW] | 19.79 kW |
| Rated capacity R407H [TR] | 5.63 TR |
| Rated capacity R448A [kW] | 17 kW |
| Rated capacity R448A [TR] | 4.83 TR |
| Rated capacity R449A [kW] | 16.62 kW |
| Rated capacity R449A [TR] | 4.73 TR |
| Rated capacity R449B [kW] | 16.9 kW |
| Rated capacity R449B [TR] | 4.81 TR |
| Rated capacity R452A [kW] | 12.81 kW |
| Rated capacity R452A [TR] | 3.64 TR |
| Rated capacity R452B [kW] | 23.2 kW |
| Rated capacity R452B [TR] | 6.6 TR |
| Rated capacity R454A [kW] | 17.25 kW |
| Rated capacity R454A [TR] | 4.9 TR |
| Rated capacity R454B [kW] | 23.45 kW |
| Rated capacity R454B [TR] | 6.67 TR |
| Rated capacity R454C [kW] | 14.77 kW |
| Rated capacity R454C [TR] | 4.2 TR |
| Rated capacity R455A [kW] | 16.3 kW |
| Rated capacity R455A [TR] | 4.63 TR |
| Rated capacity R515B [kW] | 9.28 kW |
| Rated capacity R515B [TR] | 2.64 TR |
| REACH Candidate List substances | No |
| Rozmiar wlotu [cal] | 1/4 in |
| Rozmiar wlotu [mm] | 6.35 mm |
| Rozmiar wylotowy [cal] | 1/4 in |
| Rozmiar wylotu [mm] | 6.35 mm |
| Serwis | Brak |
| Serwis, seria części zamiennych | ETS 5M |
| Szczelność, maks. [cm³/min] przy 1 MPa | 150 cm³/min |
| Temepratura przechowywania [°C] [Maks.] | 70 °C |
| Temepratura przechowywania [°C] [Min.] | -30 °C |
| Temepratura przechowywania [°F] [Maks.] | 158 °F |
| Temepratura przechowywania [°F] [Min.] | -22 °F |
| Temperatura czynnika chłodniczego [°C] [Maks.] | 70 °C |
| Temperatura czynnika chłodniczego [°C] [Min.] | -30 °C |
| Temperatura czynnika chłodniczego [°F] [Maks.] | 158 °F |
| Temperatura czynnika chłodniczego [°F] [Min.] | -22 °F |
| Temperatura otoczenia, maks. [°C] | 60 °C |
| Temperatura otoczenia, maks. [°F] | 140 °F |
| Temperatura otoczenia, min. [°C] | -10 °C |
| Temperatura otoczenia, min. [°F] | 14 °F |
| Tryb pracy | Wzbudzanie 1-2 (półkrok) Wzbudzanie 2-2 (pełny krok) |
| Typ silnika | Silnik krokowy z magnesami trwałymi |
| Typ, wersja | ETS 5M24 |
| Wilgotność względna [RH] [%] [Maks.] | 95 % |
| Wilgotność względna [RH] [%] [Min.] | 0 % |
| Wyd. nom. warunki [SI] | Subcooling=0 ºC Superheat=0 ºC tcond=38 ºC tevap=5 ºC |
| Wydajność nominalna R1234ze [kW] | 9.58 kW |
| Wydajność nominalna R1234ze [TR] | 2.72 TR |
| Wydajność nominalna R134a [kW] | 12.71 kW |
| Wydajność nominalna R134a [TR] | 3.61 TR |
| Wydajność nominalna R22 [kW] | 17 kW |
| Wydajność nominalna R22 [TR] | 4.83 TR |
| Wydajność nominalna R32 [kW] | 29.88 kW |
| Wydajność nominalna R32 [TR] | 8.5 TR |
| Wydajność nominalna R404A/R507 [kW] | 12 kW |
| Wydajność nominalna R404A/R507 [TR] | 3.41 TR |
| Wydajność nominalna R407C [kW] | 17.71 kW |
| Wydajność nominalna R407C [TR] | 5.04 TR |
| Wydajność nominalna R410A [kW] | 20.23 kW |
| Wydajność nominalna R410A [TR] | 5.75 TR |
| Wydajność nominalna R513A [kW] | 10.79 kW |
| Wydajność nominalna R513A [TR] | 3.07 TR |
| Zgodność olejów | POE |
